Poznámky redaktora
6364403
6364500
6364608
Bal. Tabulkové hodnoty
pro oboustranné zatížení zohledňují existující vzdálenost cm. případě použití ne-
popraskaném betonu hodnoty nosnosti několikanásobně zvyšují. Uvedené hodnoty se
vztahují beton třídy pevnosti C20/25.
Závěs upevnění vodorovné betonové
stropy. hmotnost kabelů kabelový žlab výložník závěs.
Zatěžovací diagram závěsu typu TPS
Max.
Množství
1
1
1
Rozměry
445
545
645
Typ
TPS 445 FT
TPS 545 FT
TPS 645 FT
Roz-
měr
L
mm
Montážní
systémy
572
. výr.Závěsy TP

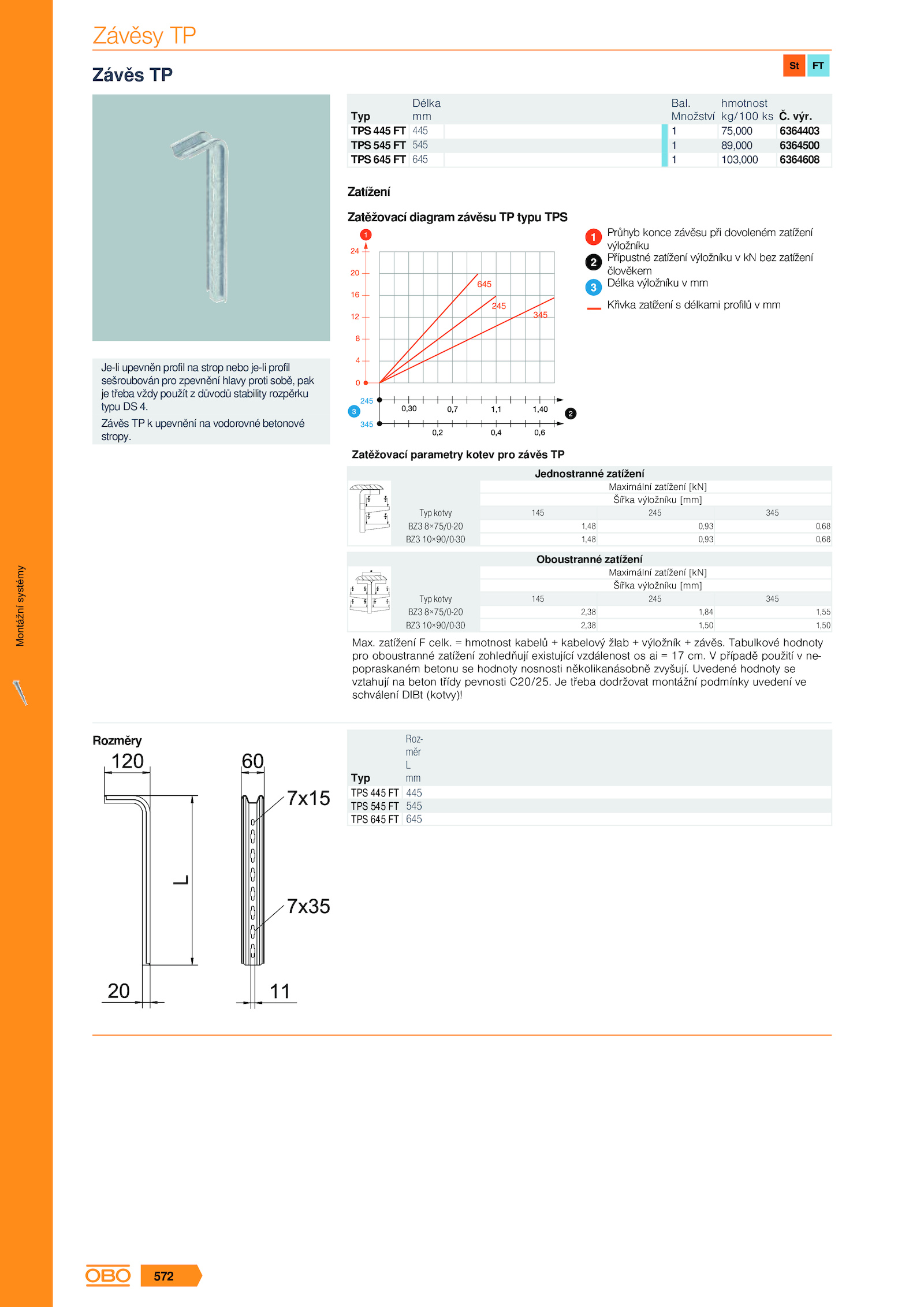

Závěs TP
Je-li upevněn profil strop nebo je-li profil
sešroubován pro zpevnění hlavy proti sobě, pak
je třeba vždy použít důvodů stability rozpěrku
typu 4. třeba dodržovat montážní podmínky uvedení ve
schválení DIBt (kotvy)!
Jednostranné zatížení
Typ kotvy
BZ3 8×75/0-20
BZ3 10×90/0-30
Maximální zatížení [kN]
Šířka výložníku [mm]
145 245 345
1,48 0,93 0,68
1,48 0,93 0,68
Oboustranné zatížení
Typ kotvy
BZ3 8×75/0-20
BZ3 10×90/0-30
Maximální zatížení [kN]
Šířka výložníku [mm]
145 245 345
2,38 1,84 1,55
2,38 1,50 1,50
Zatěžovací parametry kotev pro závěs TP
Zatížení
Průhyb konce závěsu při dovoleném zatížení
výložníku
Přípustné zatížení výložníku bez zatížení
člověkem
Délka výložníku mm
Křivka zatížení délkami profilů mm
445
545
645
Typ
TPS 445 FT
TPS 545 FT
TPS 645 FT
Délka
mm
hmotnost
kg/100 ks
75,000
89,000
103,000
Č. zatížení celk
