Poznámky redaktora
Množství
1
1
1
Je-li upevněn profil strop nebo je-li profil
sešroubován pro zpevnění hlavy proti sobě, pak
je třeba vždy použít důvodů stability rozpěrku
typu 4.
6364322
6364349
6364365

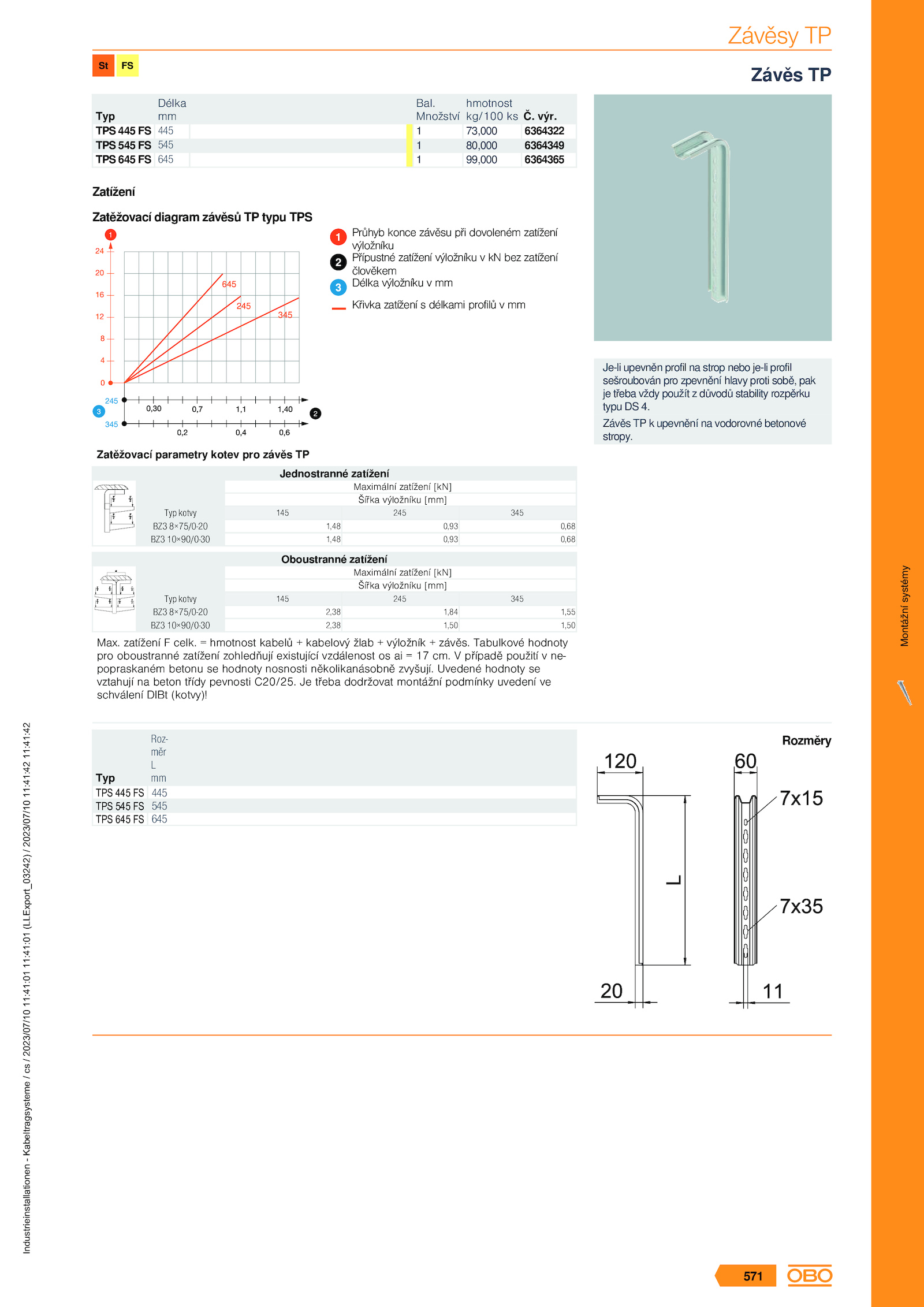

Bal.Závěsy TP
Závěs TP
Zatěžovací diagram závěsů typu TPS
Max. výr. hmotnost kabelů kabelový žlab výložník závěs. třeba dodržovat montážní podmínky uvedení ve
schválení DIBt (kotvy)!
Jednostranné zatížení
Typ kotvy
BZ3 8×75/0-20
BZ3 10×90/0-30
Maximální zatížení [kN]
Šířka výložníku [mm]
145 245 345
1,48 0,93 0,68
1,48 0,93 0,68
Oboustranné zatížení
Typ kotvy
BZ3 8×75/0-20
BZ3 10×90/0-30
Maximální zatížení [kN]
Šířka výložníku [mm]
145 245 345
2,38 1,84 1,55
2,38 1,50 1,50
Zatěžovací parametry kotev pro závěs TP
Zatížení
Průhyb konce závěsu při dovoleném zatížení
výložníku
Přípustné zatížení výložníku bez zatížení
člověkem
Délka výložníku mm
Křivka zatížení délkami profilů mm
445
545
645
Typ
TPS 445 FS
TPS 545 FS
TPS 645 FS
Délka
mm
hmotnost
kg/100 ks
73,000
80,000
99,000
Č.
Závěs upevnění vodorovné betonové
stropy. zatížení celk. Tabulkové hodnoty
pro oboustranné zatížení zohledňují existující vzdálenost cm.
445
545
645
Typ
TPS 445 FS
TPS 545 FS
TPS 645 FS
Roz-
měr
L
mm
Rozměry
Industrieinstallationen
-
Kabeltragsysteme
/
cs
/
2023/07/10
11:41:01
11:41:01
(LLExport_03242)
/
2023/07/10
11:41:42
11:41:42
Montážní
systémy
571
. Uvedené hodnoty se
vztahují beton třídy pevnosti C20/25. případě použití ne-
popraskaném betonu hodnoty nosnosti několikanásobně zvyšují
