Poznámky redaktora
Informace Poměr zatížení /
vzdálenost podpěr
Při jaké vzdálenosti podpěr možné
jaké zatížení? Příslušné informace lze
snadno zjistit diagramu. našem
příkladu (zvýrazněno modrou barvou)
vyplývá pro kabelový žlab při
vzdálenosti podpěr 2,25 maximální
zatížitelnost 0,75 běžný metr
kabelového žlabu. zásadě platí
pro všechny kabelové nosné systémy
OBO výjimkou žlabů pro velká
rozpětí) doporučení podle možnosti
nepřekračovat vzdálenost podpěr
1,5 m.
Informace průhyb bočnice
V jaké míře způsobuje zatížení
kabelového žlabu průhyb bočnice?
Tuto informaci poskytuje modrá křivka
(w) milimetrech (orientační hodnoty
na ose pravé straně diagramu). Podle
zátěžových křivek lze snadno odečíst,
v jakém rozsahu snižuje
zatížitelnost systému vzrůstající
vzdáleností podpěr. Mějte paměti,
že tomto příkladu může možnost
obsazení kabelového žlabu kabely
překročit přípustnou zátěž kabelového
žlabu. Proto neměla, podle
doporučení OBO, překračovat
doporučená obvyklá vzdálenost
podpěr 1,5 m.
Jak rychle stoupá průhyb kabelového
žlabu při rostoucí vzdálenosti podpěr,
znázorňuje průběh modré křivky.
Pomůcky
pro
projektování
38
. V
našem příkladu byl označen průhyb
pro vzdálenost podpěr 2,25 který

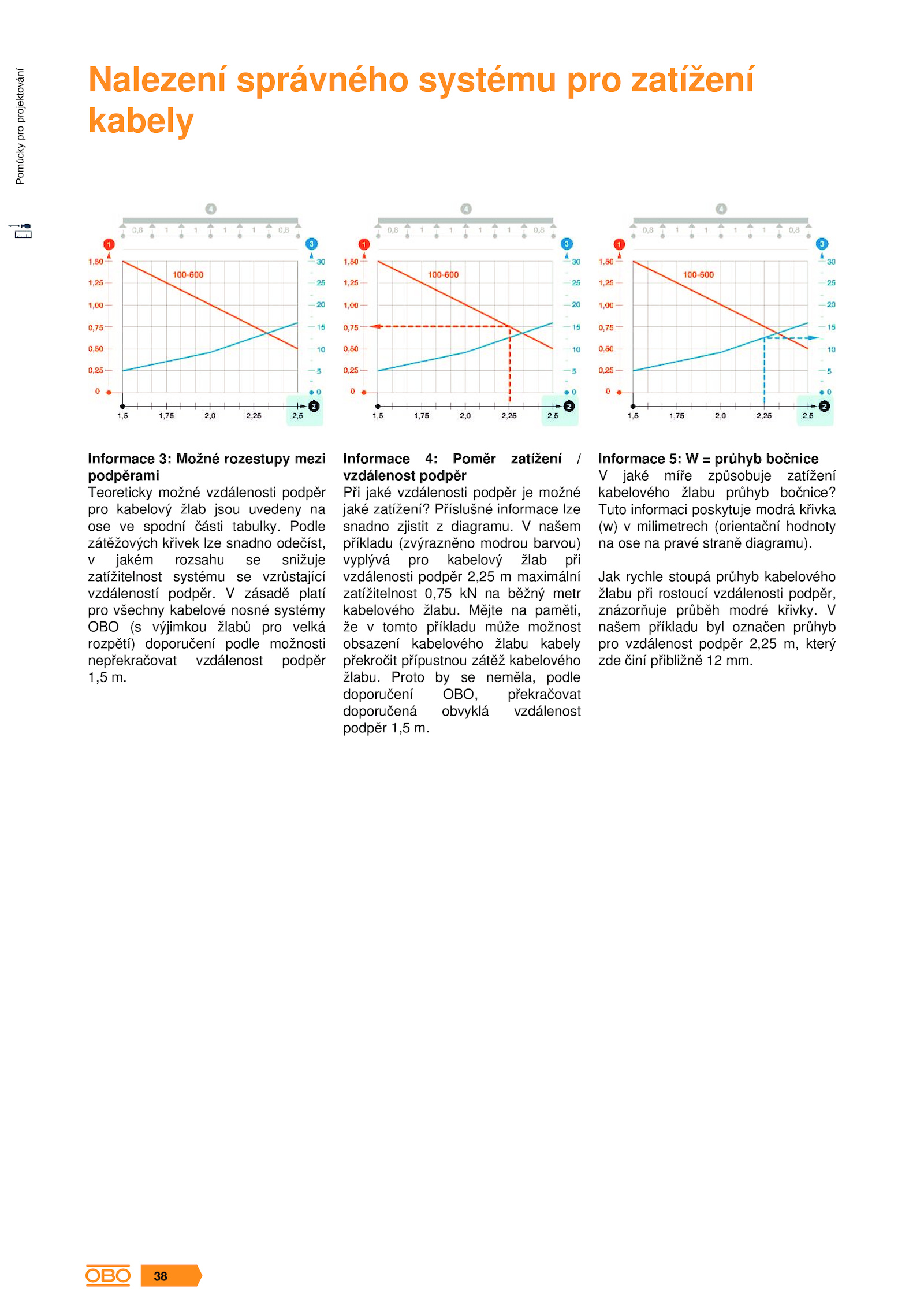

zde činí přibližně mm.Nalezení správného systému pro zatížení
kabely
Informace Možné rozestupy mezi
podpěrami
Teoreticky možné vzdálenosti podpěr
pro kabelový žlab jsou uvedeny na
ose spodní části tabulky
