Poznámky redaktora

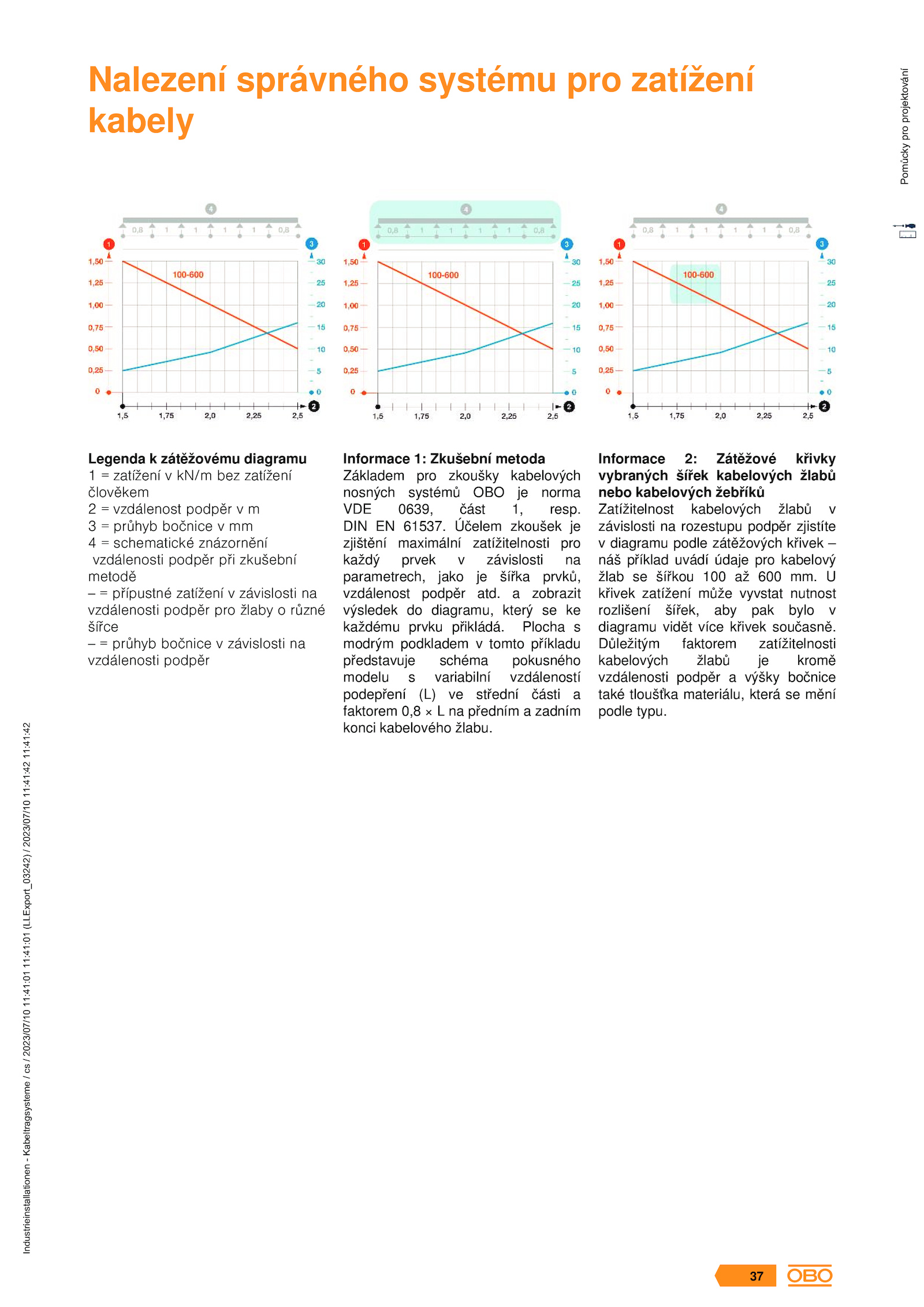

U křivek zatížení může vyvstat nutnost rozlišení šířek, aby pak bylo v diagramu vidět více křivek současně. zobrazit výsledek diagramu, který ke každému prvku přikládá.Nalezení správného systému pro zatížení kabely Legenda zátěžovému diagramu 1 zatížení kN/m bez zatížení člověkem 2 vzdálenost podpěr m 3 průhyb bočnice mm 4 schematické znázornění vzdálenosti podpěr při zkušební metodě -- přípustné zatížení závislosti na vzdálenosti podpěr pro žlaby různé šířce -- průhyb bočnice závislosti na vzdálenosti podpěr Informace Zkušební metoda Základem pro zkoušky kabelových nosných systémů OBO norma VDE 0639, část resp. DIN 61537. Plocha s modrým podkladem tomto příkladu představuje schéma pokusného modelu variabilní vzdáleností podepření (L) střední části a faktorem 0,8 předním zadním konci kabelového žlabu. Účelem zkoušek je zjištění maximální zatížitelnosti pro každý prvek závislosti na parametrech, jako šířka prvků, vzdálenost podpěr atd. Informace Zátěžové křivky vybraných šířek kabelových žlabů nebo kabelových žebříků Zatížitelnost kabelových žlabů v závislosti rozestupu podpěr zjistíte v diagramu podle zátěžových křivek – náš příklad uvádí údaje pro kabelový žlab šířkou 100 600 mm. Industrieinstallationen - Kabeltragsysteme / cs / 2023/07/10 11:41:01 11:41:01 (LLExport_03242) / 2023/07/10 11:41:42 11:41:42 Pomůcky pro projektování 37 . Důležitým faktorem zatížitelnosti kabelových žlabů kromě vzdálenosti podpěr výšky bočnice také tloušťka materiálu, která mění podle typu
