100 3,9
150 3,9
200 4,8
300 4,8
400 4,8
500 4,8
600 4,8
Typ
GRM 105 100 FT
GRM 105 150 FT
GRM 105 200 FT
GRM 105 300 FT
GRM 105 400 FT
GRM 105 500 FT
GRM 105 600 FT
Šířka
mm
Drát
Ø
mm výr.Mřížový žlab, výška bočnice 105

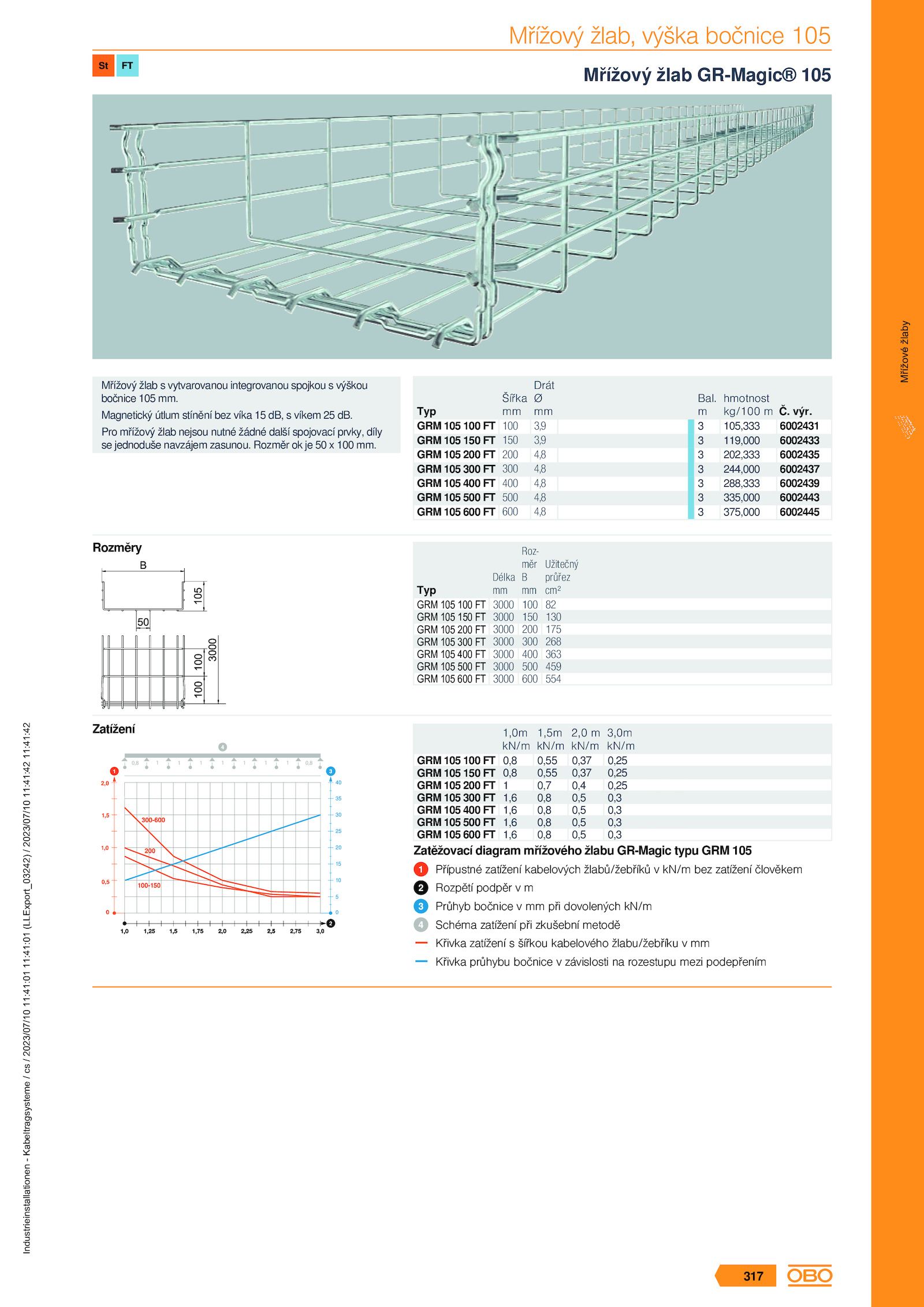

Mřížový žlab GR-Magic® 105
Mřížový žlab vytvarovanou integrovanou spojkou výškou
bočnice 105 mm. Rozměr 100 mm.
6002431
6002433
6002435
6002437
6002439
6002443
6002445
Bal.
Magnetický útlum stínění bez víka dB, víkem dB.
m
3
3
3
3
3
3
3
hmotnost
kg/100 m
105,333
119,000
202,333
244,000
288,333
335,000
375,000
Rozměry
3000 100 82
3000 150 130
3000 200 175
3000 300 268
3000 400 363
3000 500 459
3000 600 554
Typ
GRM 105 100 FT
GRM 105 150 FT
GRM 105 200 FT
GRM 105 300 FT
GRM 105 400 FT
GRM 105 500 FT
GRM 105 600 FT
Délka
mm
Roz-
měr
B
mm
Užitečný
průřez
cm²
Zatížení
0,8 0,55 0,37 0,25
0,8 0,55 0,37 0,25
1 0,7 0,4 0,25
1,6 0,8 0,5 0,3
1,6 0,8 0,5 0,3
1,6 0,8 0,5 0,3
1,6 0,8 0,5 0,3
Typ
GRM 105 100 FT
GRM 105 150 FT
GRM 105 200 FT
GRM 105 300 FT
GRM 105 400 FT
GRM 105 500 FT
GRM 105 600 FT
1,0m
kN/m
1,5m
kN/m
2,0 m
kN/m
3,0m
kN/m
Zatěžovací diagram mřížového žlabu GR-Magic typu GRM 105
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Industrieinstallationen
-
Kabeltragsysteme
/
cs
/
2023/07/10
11:41:01
11:41:01
(LLExport_03242)
/
2023/07/10
11:41:42
11:41:42
Mřížové
žlaby
317
.
Pro mřížový žlab nejsou nutné žádné další spojovací prvky, díly
se jednoduše navzájem zasunou
