Poznámky redaktora
Pro mřížový žlab nejsou nutné žádné další spojovací prvky, díly
se jednoduše navzájem zasunou.
Magnetický útlum stínění bez víka dB, víkem dB.
m
3
3
3
3
3
3
3
hmotnost
kg/100 m
99,333
111,667
192,333
234,667
278,000
319,000
363,333
Mřížový žlab tvarovanou integrovanou spojkou výškou
bočnice 105 mm.Mřížový žlab, výška bočnice 105

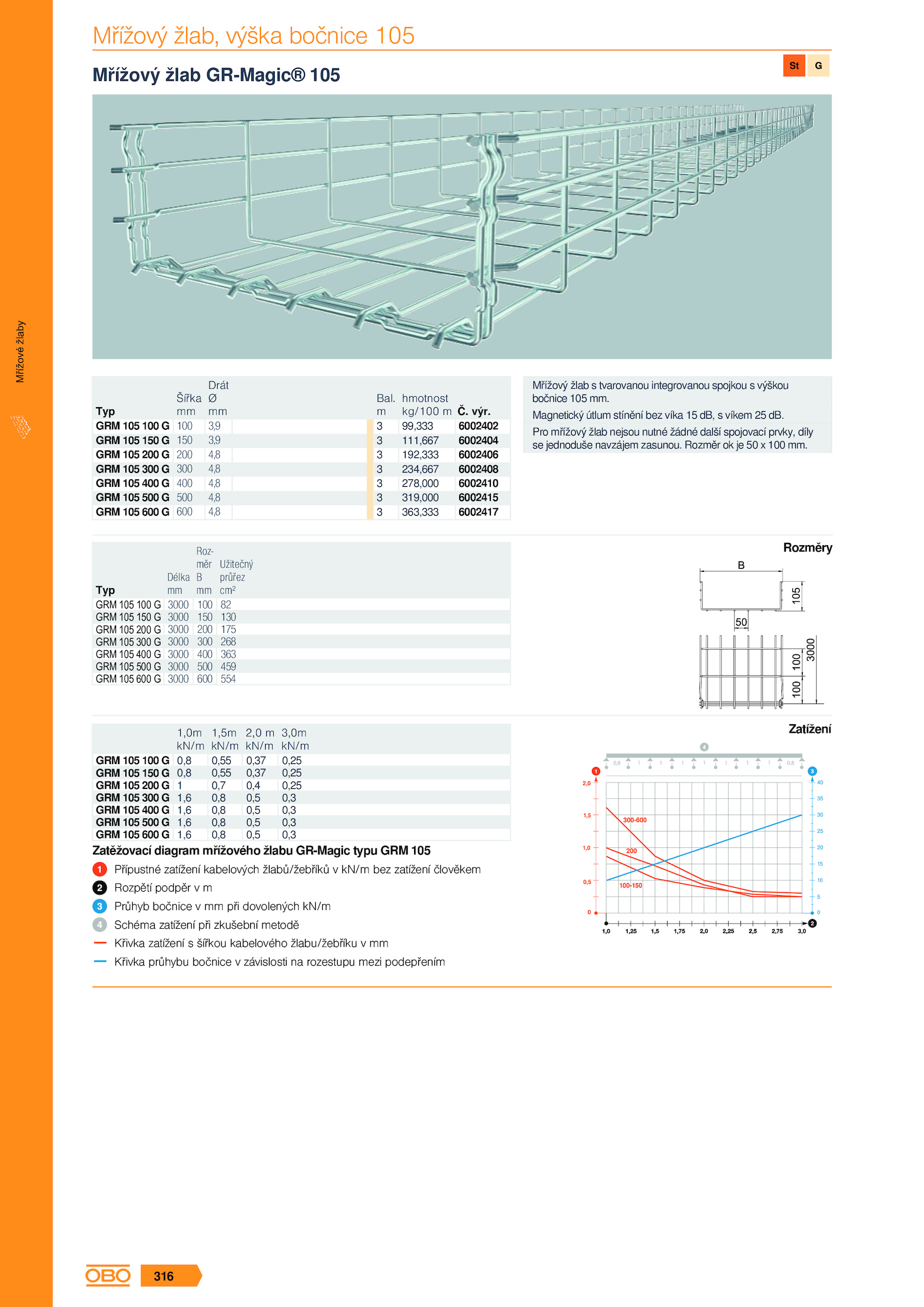

Mřížový žlab GR-Magic® 105
100 3,9
150 3,9
200 4,8
300 4,8
400 4,8
500 4,8
600 4,8
Typ
GRM 105 100 G
GRM 105 150 G
GRM 105 200 G
GRM 105 300 G
GRM 105 400 G
GRM 105 500 G
GRM 105 600 G
Šířka
mm
Drát
Ø
mm výr.
3000 100 82
3000 150 130
3000 200 175
3000 300 268
3000 400 363
3000 500 459
3000 600 554
Typ
GRM 105 100 G
GRM 105 150 G
GRM 105 200 G
GRM 105 300 G
GRM 105 400 G
GRM 105 500 G
GRM 105 600 G
Délka
mm
Roz-
měr
B
mm
Užitečný
průřez
cm²
Rozměry
0,8 0,55 0,37 0,25
0,8 0,55 0,37 0,25
1 0,7 0,4 0,25
1,6 0,8 0,5 0,3
1,6 0,8 0,5 0,3
1,6 0,8 0,5 0,3
1,6 0,8 0,5 0,3
Typ
GRM 105 100 G
GRM 105 150 G
GRM 105 200 G
GRM 105 300 G
GRM 105 400 G
GRM 105 500 G
GRM 105 600 G
1,0m
kN/m
1,5m
kN/m
2,0 m
kN/m
3,0m
kN/m
Zatěžovací diagram mřížového žlabu GR-Magic typu GRM 105
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Zatížení
Mřížové
žlaby
316
.
6002402
6002404
6002406
6002408
6002410
6002415
6002417
Bal. Rozměr 100 mm
