3000 100 58
3000 200 118
3000 300 178
3000 400 238
Typ
IKS 610 FS
IKS 620 FS
IKS 630 FS
IKS 640 FS
Délka
mm
Roz-
měr
B
mm
Užitečný
průřez
cm²
Rozměry
0,9 0,9 0,7 0,45
0,9 0,77 0,6 0,4
0,9 0,65 0,5 0,35
2,3 1,17 0,75 0,4
Typ
IKS 610 FS
IKS 620 FS
IKS 630 FS
IKS 640 FS
1,0m
kN/m
1,5m
kN/m
2,0 m
kN/m
2,5 m
kN/m
Zatěžovací diagram kabelového žlabu typu IKS 60
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Zatížení
1,75 70
610
640
620
630
2,00
2,25
2,50
80
90
100
V objednávkách uvádějte čísla výrobků
Kabelové
žlaby
142
.

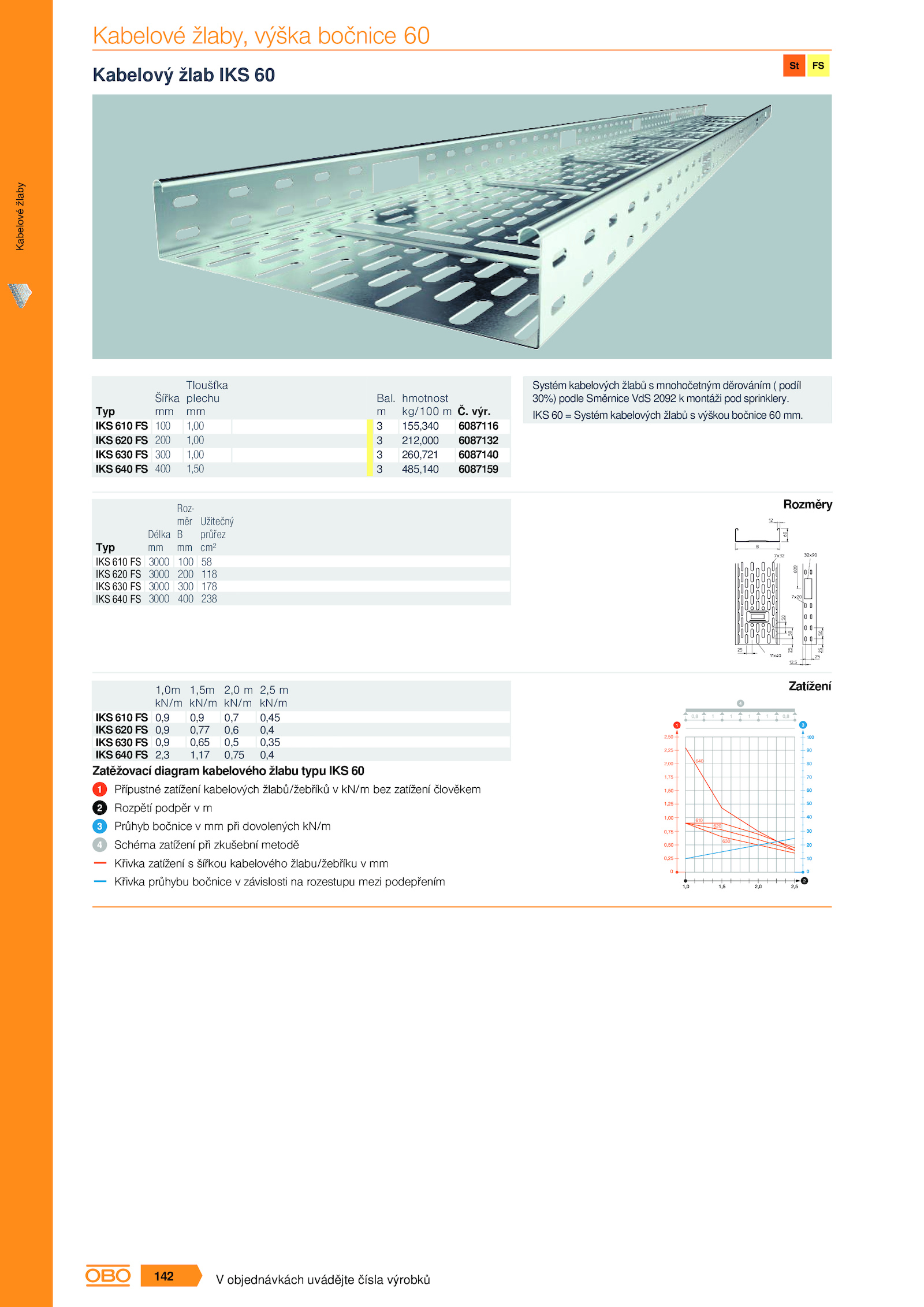

IKS Systém kabelových žlabů výškou bočnice mm.Kabelové žlaby, výška bočnice 60
Kabelový žlab IKS 60
100 1,00
200 1,00
300 1,00
400 1,50
Typ
IKS 610 FS
IKS 620 FS
IKS 630 FS
IKS 640 FS
Šířka
mm
Tloušťka
plechu
mm výr.
m
3
3
3
3
hmotnost
kg/100 m
155,340
212,000
260,721
485,140
Systém kabelových žlabů mnohočetným děrováním podíl
30%) podle Směrnice VdS 2092 montáži pod sprinklery.
6087116
6087132
6087140
6087159
Bal
