Poznámky redaktora
Podélné spojky nutné zvlášť objednat.
6064307
6064353
6064409
6064435
6064515
6064523
Bal. 100 1,50
200 1,50
300 1,50
400 1,50
500 1,50
600 1,50
Typ
SKSU 610 FT
SKSU 620 FT
SKSU 630 FT
SKSU 640 FT
SKSU 650 FT
SKSU 660 FT
Šířka
mm
Tloušťka
plechu
mm výr.Kabelové žlaby, výška bočnice 60

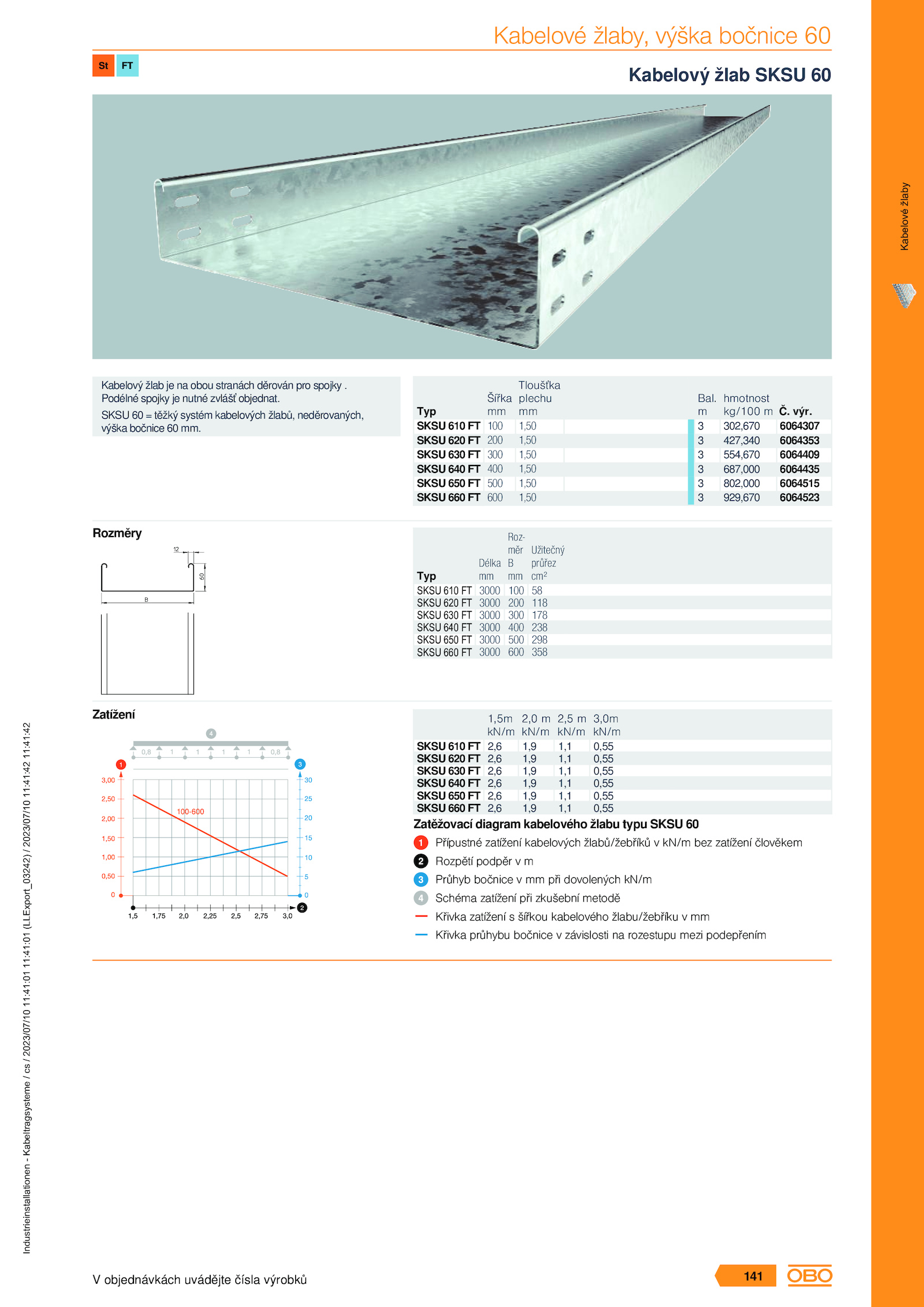

Kabelový žlab SKSU 60
Kabelový žlab obou stranách děrován pro spojky .
SKSU těžký systém kabelových žlabů, neděrovaných,
výška bočnice mm.
m
3
3
3
3
3
3
hmotnost
kg/100 m
302,670
427,340
554,670
687,000
802,000
929,670
Rozměry
3000 100 58
3000 200 118
3000 300 178
3000 400 238
3000 500 298
3000 600 358
Typ
SKSU 610 FT
SKSU 620 FT
SKSU 630 FT
SKSU 640 FT
SKSU 650 FT
SKSU 660 FT
Délka
mm
Roz-
měr
B
mm
Užitečný
průřez
cm²
Zatížení
2,6 1,9 1,1 0,55
2,6 1,9 1,1 0,55
2,6 1,9 1,1 0,55
2,6 1,9 1,1 0,55
2,6 1,9 1,1 0,55
2,6 1,9 1,1 0,55
Typ
SKSU 610 FT
SKSU 620 FT
SKSU 630 FT
SKSU 640 FT
SKSU 650 FT
SKSU 660 FT
1,5m
kN/m
2,0 m
kN/m
2,5 m
kN/m
3,0m
kN/m
Zatěžovací diagram kabelového žlabu typu SKSU 60
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Industrieinstallationen
-
Kabeltragsysteme
/
cs
/
2023/07/10
11:41:01
11:41:01
(LLExport_03242)
/
2023/07/10
11:41:42
11:41:42
V objednávkách uvádějte čísla výrobků
Kabelové
žlaby
141
