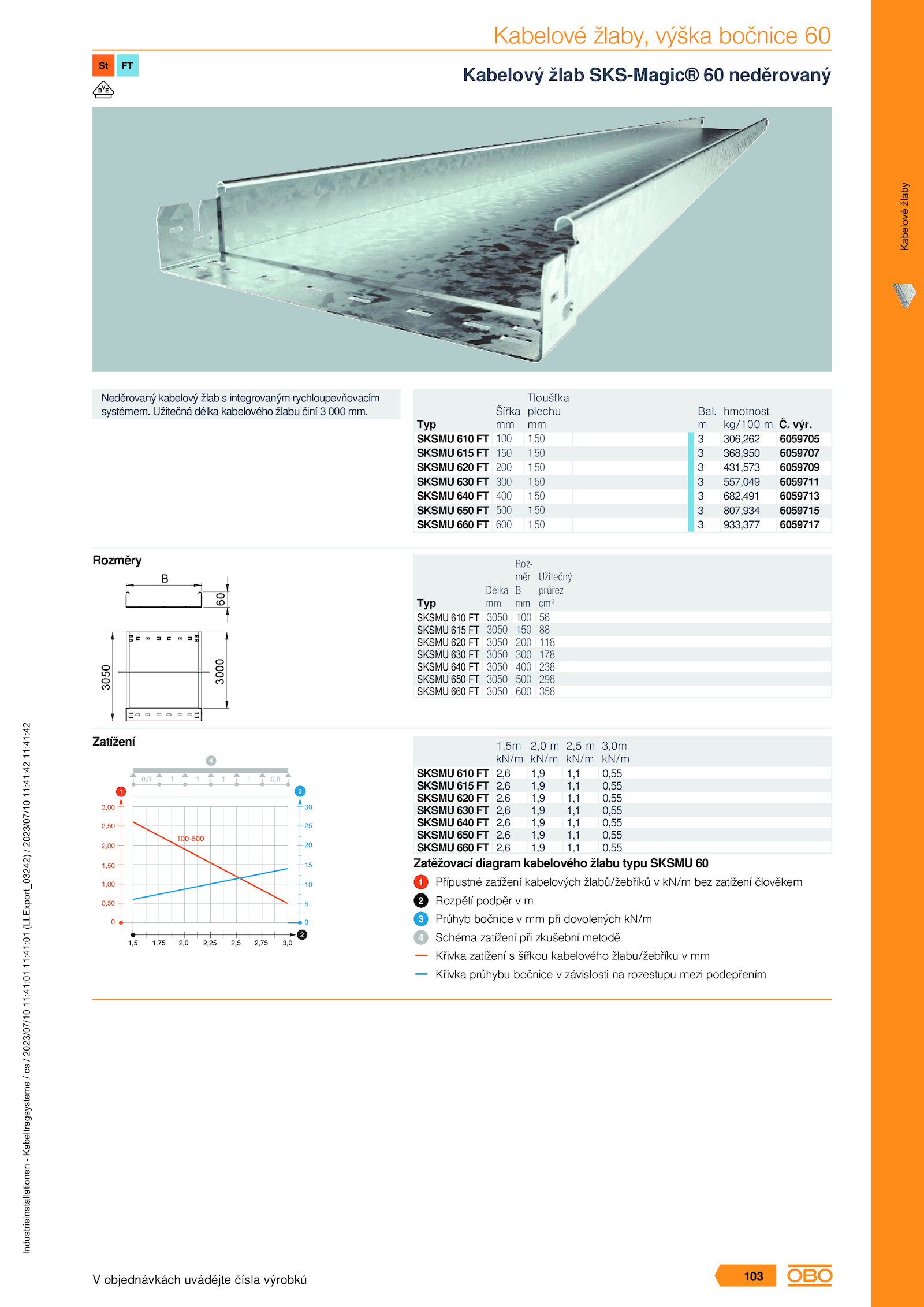

Kabelové žlaby, výška bočnice 60
Kabelový žlab SKS-Magic® neděrovaný
Neděrovaný kabelový žlab integrovaným rychloupevňovacím
systémem.
100 1,50
150 1,50
200 1,50
300 1,50
400 1,50
500 1,50
600 1,50
Typ
SKSMU 610 FT
SKSMU 615 FT
SKSMU 620 FT
SKSMU 630 FT
SKSMU 640 FT
SKSMU 650 FT
SKSMU 660 FT
Šířka
mm
Tloušťka
plechu
mm výr.
6059705
6059707
6059709
6059711
6059713
6059715
6059717
Bal. Užitečná délka kabelového žlabu činí 000 mm.
m
3
3
3
3
3
3
3
hmotnost
kg/100 m
306,262
368,950
431,573
557,049
682,491
807,934
933,377
Rozměry
3000
3050
B
60
3050 100 58
3050 150 88
3050 200 118
3050 300 178
3050 400 238
3050 500 298
3050 600 358
Typ
SKSMU 610 FT
SKSMU 615 FT
SKSMU 620 FT
SKSMU 630 FT
SKSMU 640 FT
SKSMU 650 FT
SKSMU 660 FT
Délka
mm
Roz-
měr
B
mm
Užitečný
průřez
cm²
Zatížení
2,6 1,9 1,1 0,55
2,6 1,9 1,1 0,55
2,6 1,9 1,1 0,55
2,6 1,9 1,1 0,55
2,6 1,9 1,1 0,55
2,6 1,9 1,1 0,55
2,6 1,9 1,1 0,55
Typ
SKSMU 610 FT
SKSMU 615 FT
SKSMU 620 FT
SKSMU 630 FT
SKSMU 640 FT
SKSMU 650 FT
SKSMU 660 FT
1,5m
kN/m
2,0 m
kN/m
2,5 m
kN/m
3,0m
kN/m
Zatěžovací diagram kabelového žlabu typu SKSMU 60
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
