3050 100 58
3050 150 88
3050 200 118
3050 300 178
3050 400 238
3050 500 298
3050 600 358
Typ
SKSMU 610 FS
SKSMU 615 FS
SKSMU 620 FS
SKSMU 630 FS
SKSMU 640 FS
SKSMU 650 FS
SKSMU 660 FS
Délka
mm
Roz-
měr
B
mm
Užitečný
průřez
cm²
Rozměry
3000
3050
B
60
2,6 1,9 1,1 0,55
2,6 1,9 1,1 0,55
2,6 1,9 1,1 0,55
2,6 1,9 1,1 0,55
2,6 1,9 1,1 0,55
2,6 1,9 1,1 0,55
2,6 1,9 1,1 0,55
Typ
SKSMU 610 FS
SKSMU 615 FS
SKSMU 620 FS
SKSMU 630 FS
SKSMU 640 FS
SKSMU 650 FS
SKSMU 660 FS
1,5m
kN/m
2,0 m
kN/m
2,5 m
kN/m
3,0m
kN/m
Zatěžovací diagram kabelového žlabu typu SKSMU 60
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Zatížení
V objednávkách uvádějte čísla výrobků
Kabelové
žlaby
102
.
6059688
6059690
6059692
6059694
6059696
6059698
6059700
Bal. Užitečná délka kabelového žlabu činí 000 mm.
m
3
3
3
3
3
3
3
hmotnost
kg/100 m
287,245
346,032
404,786
522,426
640,065
757,704
875,377
Neděrovaný kabelový žlab integrovaným rychloupevňovacím
systémem.Kabelové žlaby, výška bočnice 60

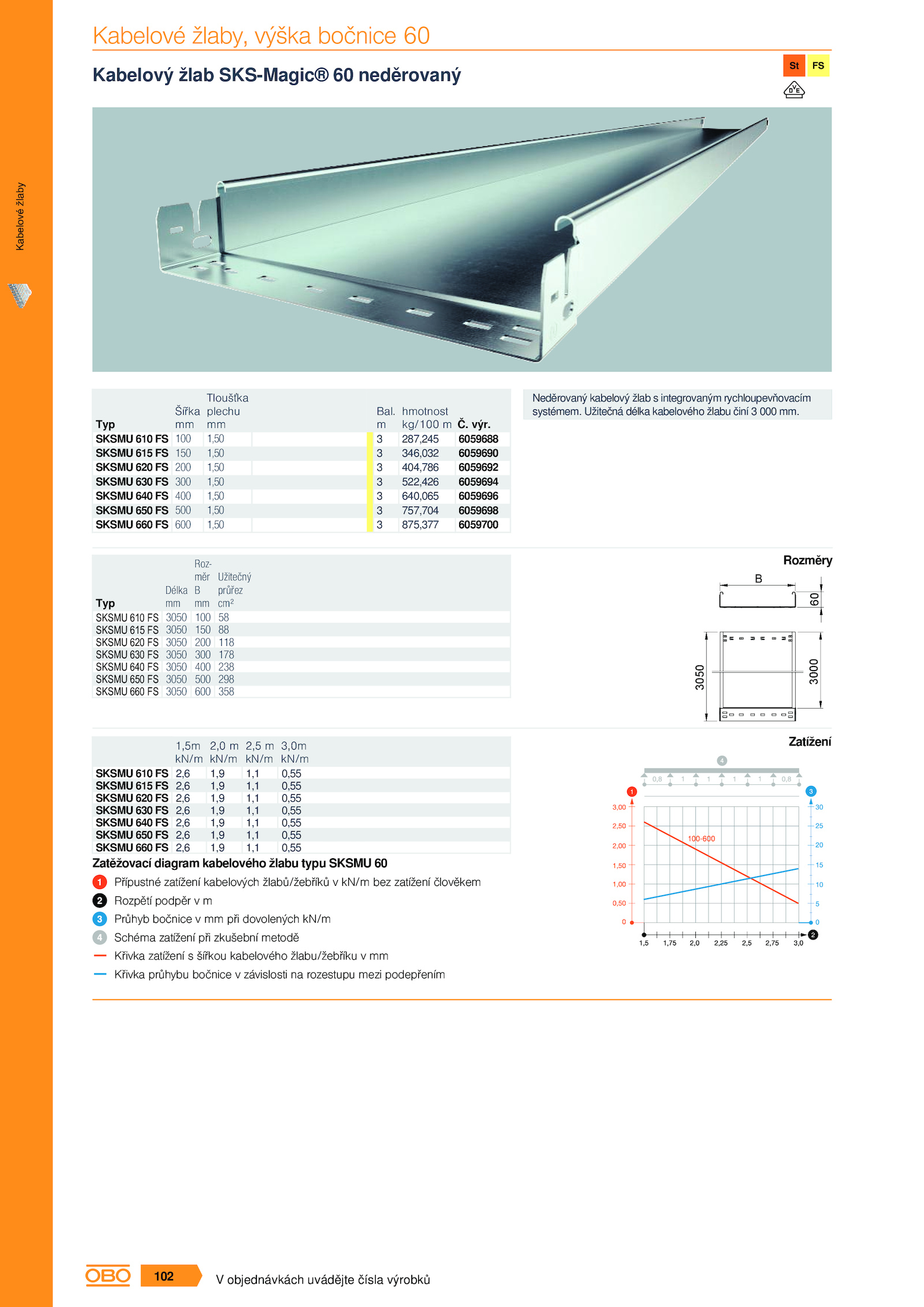

Kabelový žlab SKS-Magic® neděrovaný
100 1,50
150 1,50
200 1,50
300 1,50
400 1,50
500 1,50
600 1,50
Typ
SKSMU 610 FS
SKSMU 615 FS
SKSMU 620 FS
SKSMU 630 FS
SKSMU 640 FS
SKSMU 650 FS
SKSMU 660 FS
Šířka
mm
Tloušťka
plechu
mm výr
