The size cabinet, installation
places each component and also kind components depend the request each customer.

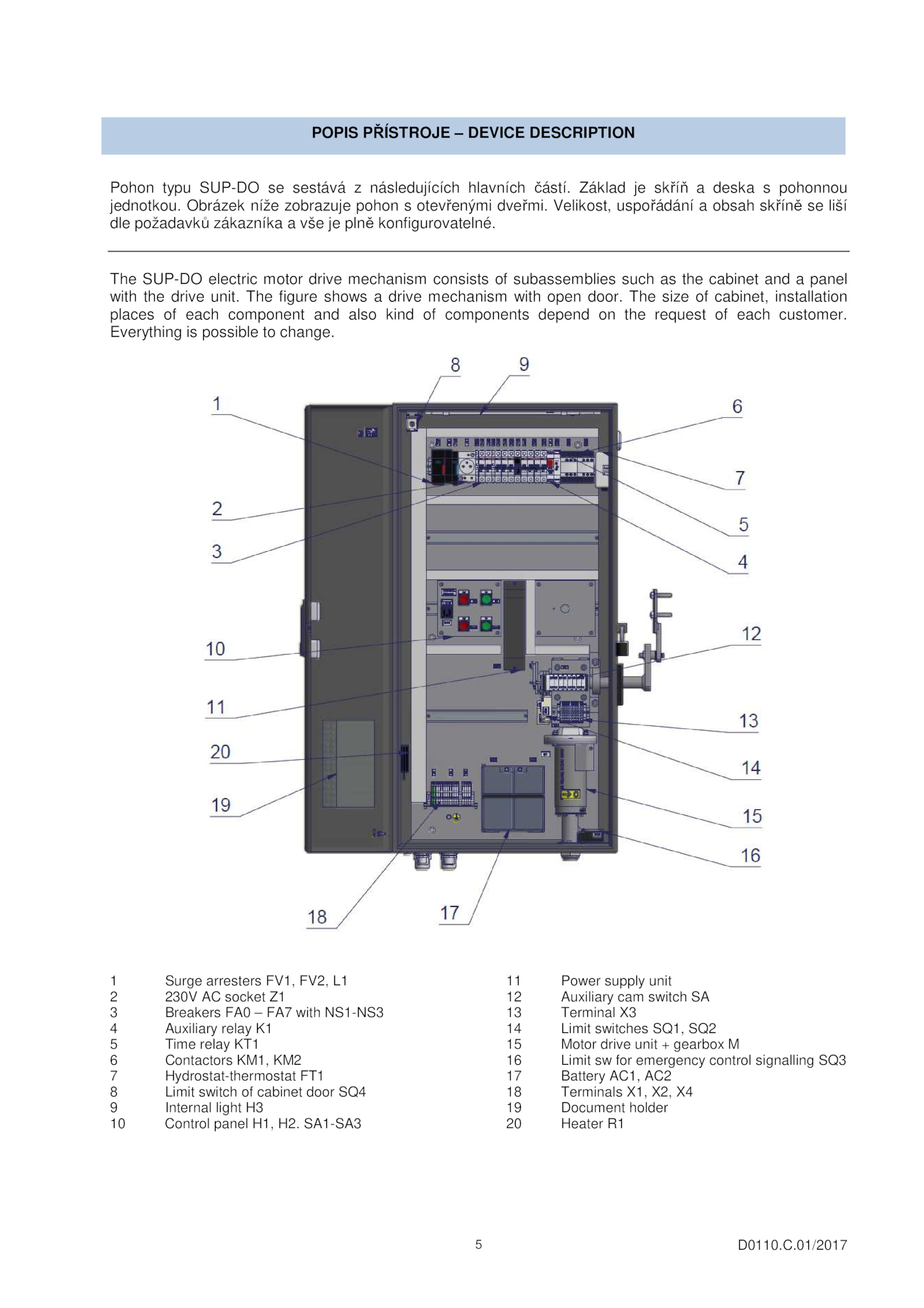

1 Surge arresters FV1, FV2, L1
2 230V socket Z1
3 Breakers FA0 FA7 with NS1-NS3
4 Auxiliary relay K1
5 Time relay KT1
6 Contactors KM1, KM2
7 Hydrostat-thermostat FT1
8 Limit switch cabinet door SQ4
9 Internal light H3
10 Control panel H1, H2. The figure shows drive mechanism with open door. Obrázek níže zobrazuje pohon otevřenými dveřmi. Velikost, uspořádání obsah skříně liší
dle požadavků zákazníka vše plně konfigurovatelné. SA1-SA3
11 Power supply unit
12 Auxiliary cam switch SA
13 Terminal X3
14 Limit switches SQ1, SQ2
15 Motor drive unit gearbox M
16 Limit for emergency control signalling SQ3
17 Battery AC1, AC2
18 Terminals X1, X2, X4
19 Document holder
20 Heater R1
POPIS PŘÍSTROJE DEVICE DESCRIPTION
.C.
The SUP-DO electric motor drive mechanism consists subassemblies such the cabinet and panel
with the drive unit. Základ skříň deska pohonnou
jednotkou.01/2017
5
Pohon typu SUP-DO sestává následujících hlavních částí.
