Poznámky redaktora
Při řešení více zásuvkových obvodů možné použít buď:
a) Pouze jeden proudový chránič pro více obvodů, zpravidla 4pólo-
vý chránič LFE/LFN, ním pro jednotlivé vývody obloukovou
ochranu ARC LTN 1+N LTE 1+N (levnější řešení) nebo
b) proudový chránič pro každý obvod, tedy zpravidla obloukovou
ochranu ARC OLI/OLE (dražší řešení)..
2ks ARC LTN 1+N (levnější sestava
s jističem) pro zásuvkový obvod myčky
a pro další zásuvkový obvod pro domácí
pekárnu apod. kuchyně.
Instalují začátku obvodu.
b) Místnosti, kterých jsou běžně provozovány výkonnější elektric-
ké spotřebiče (domácí pekárny, elektrické trouby, pračky, .
ložnice, dětské pokoje.) bez
stálého dozoru obsluhy, např. kuchyni (před oběma
AFDD zapojen rozváděči 4pólový
chránič LFE pro všechny zásuvkové
obvody kuchyně)
1 ARC OLE (dražší sestava chráničem
s nadproudovou ochranou) pro společný
zásuvkový obvod ložnice dětského
pokoje
STOP POŽÁRŮM
N
5
1 3
ZÁSUVKY
kuchyně
-
myčka
ZÁSUVKY
kuchyně
-
linka
ZÁSUVKY
obývací
pokoj
ZÁSUVKY
jídelna
BOJLER
ZÁSUVKY
ložnice
-
dětský
pokoj
SVĚTLA
chodba
ZÁSUVKY
venkovní
hlavní přívod
AFDD
=
ARC-16-1N-3M
+
proudový
chránič
snadproudovou
ochranou
OLE-16B-1N-030AC
-
I
dn
=
30
mA
Proudový chránič
LFE-25-4-030AC
Idn
= mA
Vypínač
MSN-32-3
AFDD
=
ARC-16-1N-3M
+
Jistič
LTN-16B-1N
AFDD
=
ARC-16-1N-3M
+
Jistič
LTN-16B-1N
Jistič
LTE-16B-1
Jistič
LTE-16B-1
Jistič
LTE-16B-1
Jistič
LTE-10B-1
Jistič
LTE-16B-1
Proudový chránič
LFE-25-2-030AC
Idn
= mA
6
2
s
a
p
A
c
o
1
s
z
p
ZÁSUVKY
AFDD
=
ARC-16-1N-3M
.. Jedna oblouková ochrana AFDD by
měla být pouze pro jeden vývod, aby nedocházelo nechtěným
vypnutím důvodu překrývání rušení více obvodů.
K ochraně většiny zásuvkových obvodů používají proudové
chrániče.Minia
6
Úvodní část Obloukové ochrany AFDD

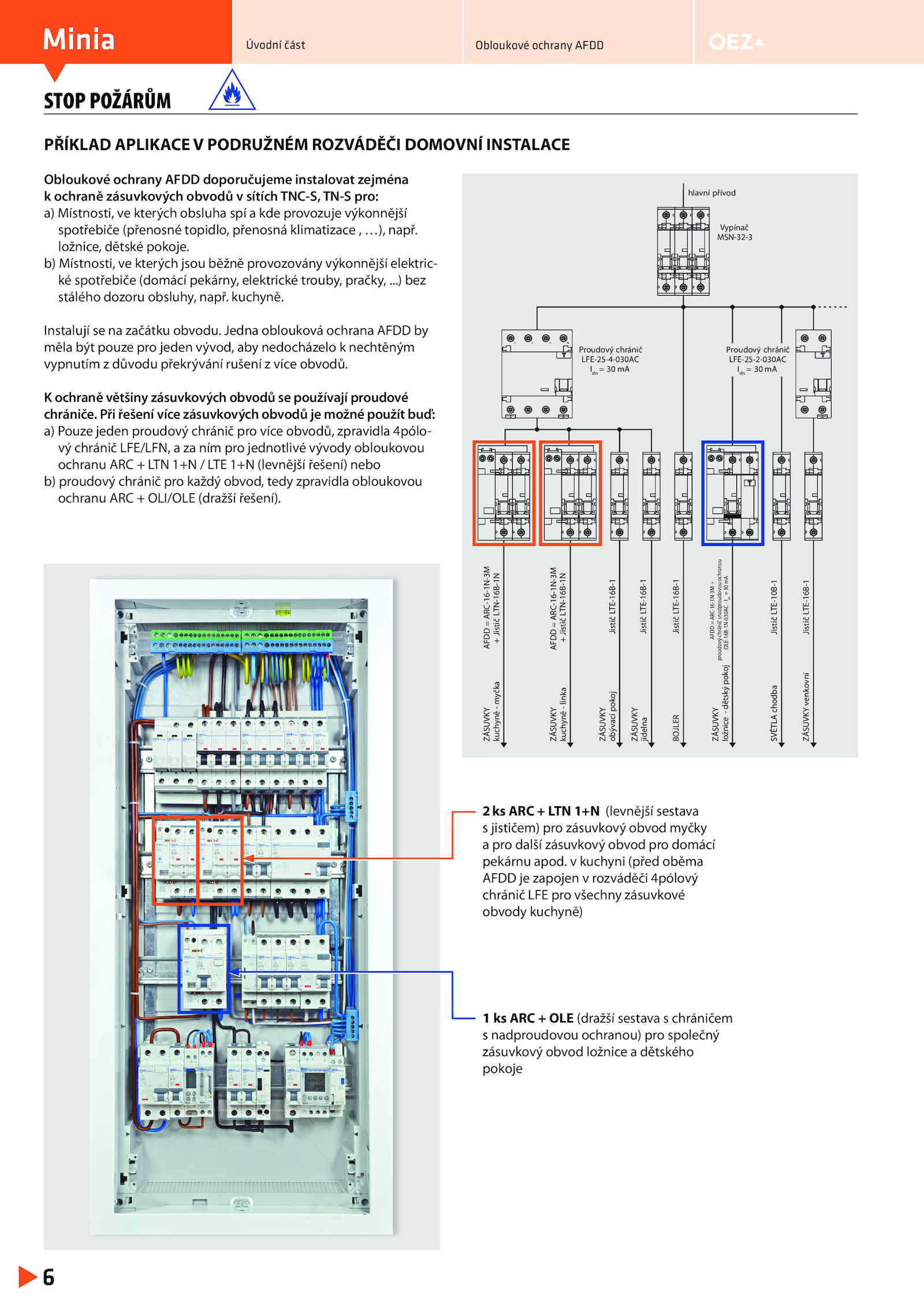

PŘÍKLAD APLIKACE PODRUŽNÉM ROZVÁDĚČI DOMOVNÍ INSTALACE
Obloukové ochrany AFDD doporučujeme instalovat zejména
k ochraně zásuvkových obvodů sítích TNC-S, TN-S pro:
a) Místnosti, kterých obsluha spí kde provozuje výkonnější
spotřebiče (přenosné topidlo, přenosná klimatizace …), např
