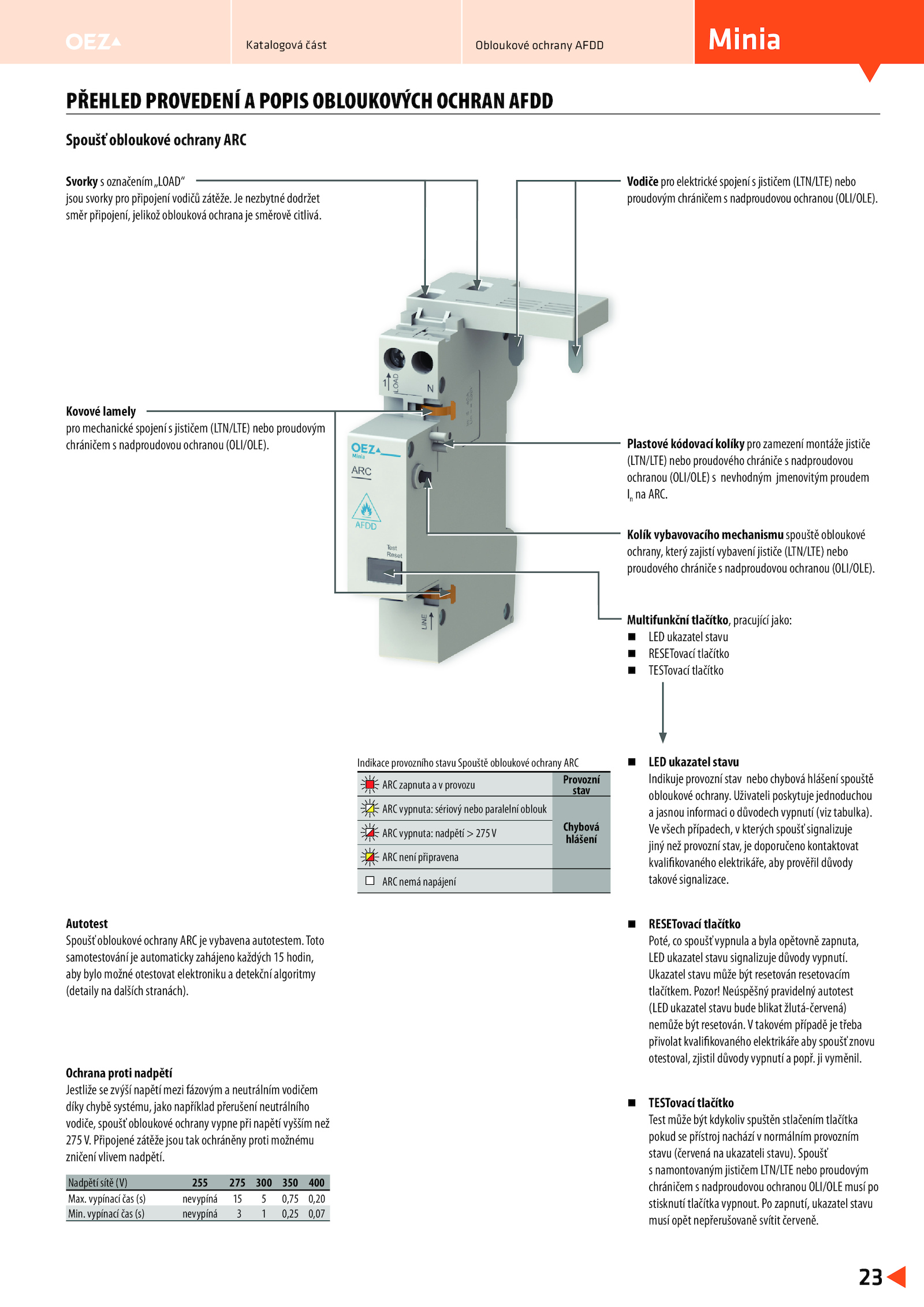

Pozor! Neúspěšný pravidelný autotest (LED ukazatel stavu bude blikat žlutá-červená) nemůže být resetován. zapnutí, ukazatel stavu musí opět nepřerušovaně svítit červeně.Minia 23 Katalogová část Obloukové ochrany AFDD PŘEHLED PROVEDENÍ POPIS OBLOUKOVÝCH OCHRAN AFDD Spoušť obloukové ochrany ARC Svorky označením„LOAD“ jsou svorky pro připojení vodičů zátěže. vyměnil. Multifunkční tlačítko, pracující jako: „LED ukazatel stavu „RESETovací tlačítko „TESTovací tlačítko „LED ukazatel stavu Indikuje provozní stav nebo chybová hlášení spouště obloukové ochrany. Ukazatel stavu může být resetován resetovacím tlačítkem. Ochrana proti nadpětí Jestliže zvýší napětí mezi fázovým neutrálním vodičem díky chybě systému, jako například přerušení neutrálního vodiče, spoušť obloukové ochrany vypne při napětí vyšším než 275V. Spoušť s namontovaným jističem LTN/LTE nebo proudovým chráničem nadproudovou ochranou OLI/OLE musí po stisknutí tlačítka vypnout.V takovém případě třeba přivolat kvalifikovaného elektrikáře aby spoušť znovu otestoval, zjistil důvody vypnutí popř. nezbytné dodržet směr připojení, jelikož oblouková ochrana směrově citlivá. Autotest Spoušť obloukové ochrany ARC vybavena autotestem. vypínací čas (s) nevypíná 0,25 0,07 ARC zapnuta provozu Provozní stav ARC vypnuta: sériový nebo paralelní oblouk Chybová hlášení ARC vypnuta: nadpětí 275V ARC není připravena ARC nemá napájení Indikace provozního stavu Spouště obloukové ochrany ARC . Připojené zátěže jsou tak ochráněny proti možnému zničení vlivem nadpětí. Kolík vybavovacího mechanismu spouště obloukové ochrany, který zajistí vybavení jističe (LTN/LTE) nebo proudového chrániče nadproudovou ochranou (OLI/OLE). Nadpětí sítě (V) 255 275 300 350 400 Max. Kovové lamely pro mechanické spojení jističem (LTN/LTE) nebo proudovým chráničem nadproudovou ochranou (OLI/OLE). vypínací čas (s) nevypíná 0,75 0,20 Min. Plastové kódovací kolíky pro zamezení montáže jističe (LTN/LTE) nebo proudového chrániče nadproudovou ochranou (OLI/OLE) nevhodným jmenovitým proudem In ARC.Toto samotestování automaticky zahájeno každých hodin, aby bylo možné otestovat elektroniku detekční algoritmy (detaily dalších stranách). Vodičeproelektrickéspojenísjističem(LTN/LTE)nebo proudovýmchráničemsnadproudovouochranou(OLI/OLE). Uživateli poskytuje jednoduchou a jasnou informaci důvodech vypnutí (viz tabulka). Ve všech případech, kterých spoušť signalizuje jiný než provozní stav, doporučeno kontaktovat kvalifikovaného elektrikáře, aby prověřil důvody takové signalizace. „RESETovací tlačítko Poté, spoušť vypnula byla opětovně zapnuta, LED ukazatel stavu signalizuje důvody vypnutí. „TESTovací tlačítko Test může být kdykoliv spuštěn stlačením tlačítka pokud přístroj nachází normálním provozním stavu (červená ukazateli stavu)
