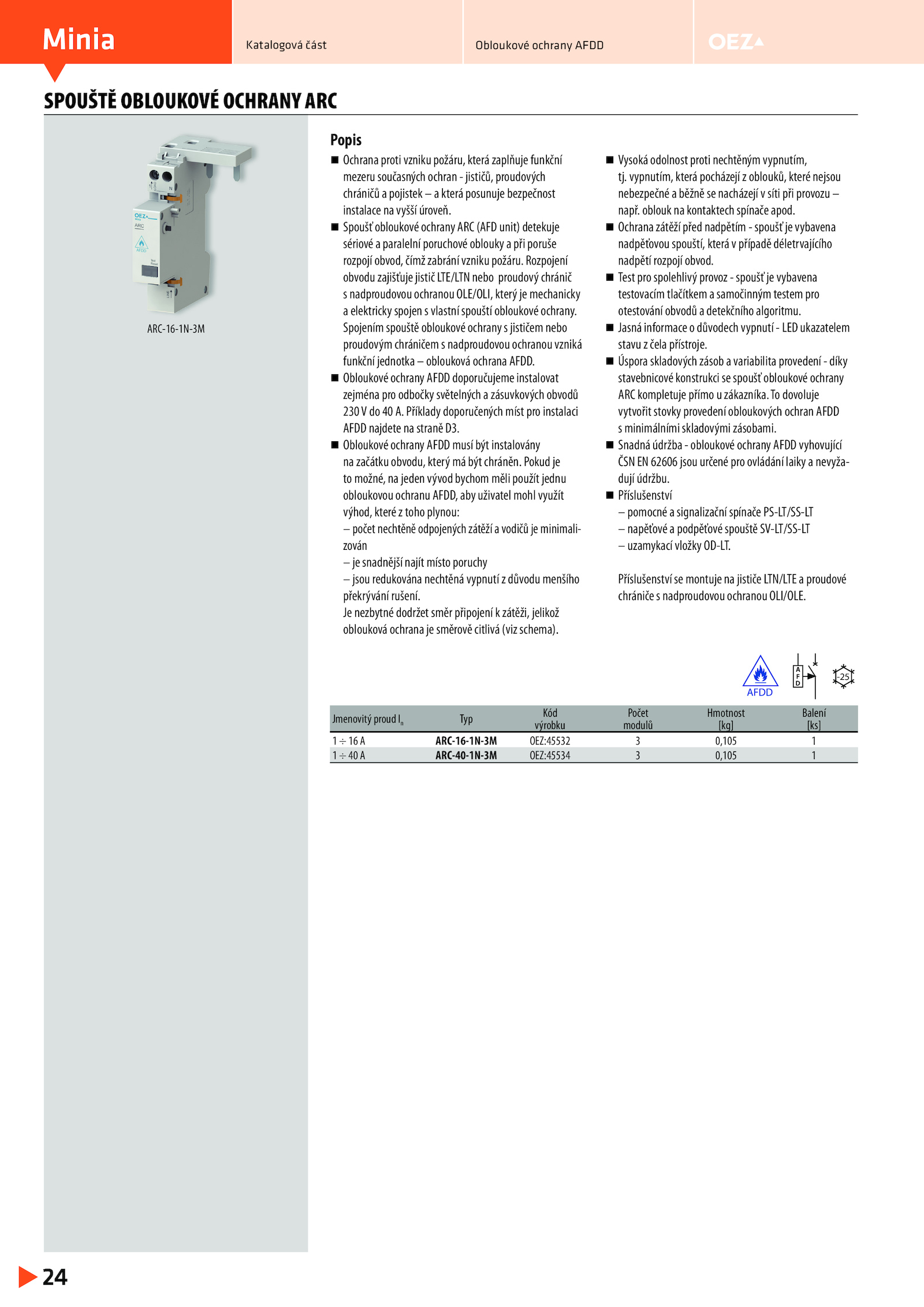

Minia 24 Katalogová část Obloukové ochrany AFDD SPOUŠTĚ OBLOUKOVÉ OCHRANY ARC „ Ochrana proti vzniku požáru, která zaplňuje funkční mezeru současných ochran jističů, proudových chráničů pojistek která posunuje bezpečnost instalace vyšší úroveň. „ Ochrana zátěží před nadpětím spoušť vybavena nadpěťovou spouští, která případě déletrvajícího nadpětí rozpojí obvod. Příslušenství montuje jističe LTN/LTE proudové chrániče nadproudovou ochranou OLI/OLE. „ Test pro spolehlivý provoz spoušť vybavena testovacím tlačítkem samočinným testem pro otestování obvodů detekčního algoritmu. „ Snadná údržba obloukové ochrany AFDD vyhovující ČSN 62606 jsou určené pro ovládání laiky nevyža- dují údržbu. „ Vysoká odolnost proti nechtěným vypnutím, tj. Rozpojení obvodu zajišťuje jistič LTE/LTN nebo proudový chránič s nadproudovou ochranou OLE/OLI, který mechanicky a elektricky spojen vlastní spouští obloukové ochrany. „ Úspora skladových zásob variabilita provedení díky stavebnicové konstrukci spoušť obloukové ochrany ARC kompletuje přímo zákazníka. oblouk kontaktech spínače apod. „ Obloukové ochrany AFDD doporučujeme instalovat zejména pro odbočky světelných zásuvkových obvodů 230V Příklady doporučených míst pro instalaci AFDD najdete straně D3. Popis Jmenovitý proud Typ Kód výrobku Počet modulů Hmotnost [kg] Balení [ks] 1 ARC-16-1N-3M OEZ:45532 0,105 1 1 ARC-40-1N-3M OEZ:45534 0,105 1 ARC-16-1N-3M -25 A F D . Pokud je to možné, jeden vývod bychom měli použít jednu obloukovou ochranu AFDD, aby uživatel mohl využít výhod, které toho plynou: – počet nechtěně odpojených zátěží vodičů minimali- zován – snadnější najít místo poruchy – jsou redukována nechtěná vypnutí důvodu menšího překrývání rušení. Spojením spouště obloukové ochrany jističem nebo proudovým chráničem nadproudovou ochranou vzniká funkční jednotka oblouková ochrana AFDD. Je nezbytné dodržet směr připojení zátěži, jelikož oblouková ochrana směrově citlivá (viz schema). „ Příslušenství – pomocné signalizační spínače PS-LT/SS-LT – napěťové podpěťové spouště SV-LT/SS-LT – uzamykací vložky OD-LT. „ Jasná informace důvodech vypnutí LED ukazatelem stavu čela přístroje. „ Obloukové ochrany AFDD musí být instalovány na začátku obvodu, který být chráněn. vypnutím, která pocházejí oblouků, které nejsou nebezpečné běžně nacházejí síti při provozu – např. „ Spoušť obloukové ochrany ARC (AFD unit) detekuje sériové paralelní poruchové oblouky při poruše rozpojí obvod, čímž zabrání vzniku požáru.To dovoluje vytvořit stovky provedení obloukových ochran AFDD s minimálními skladovými zásobami
