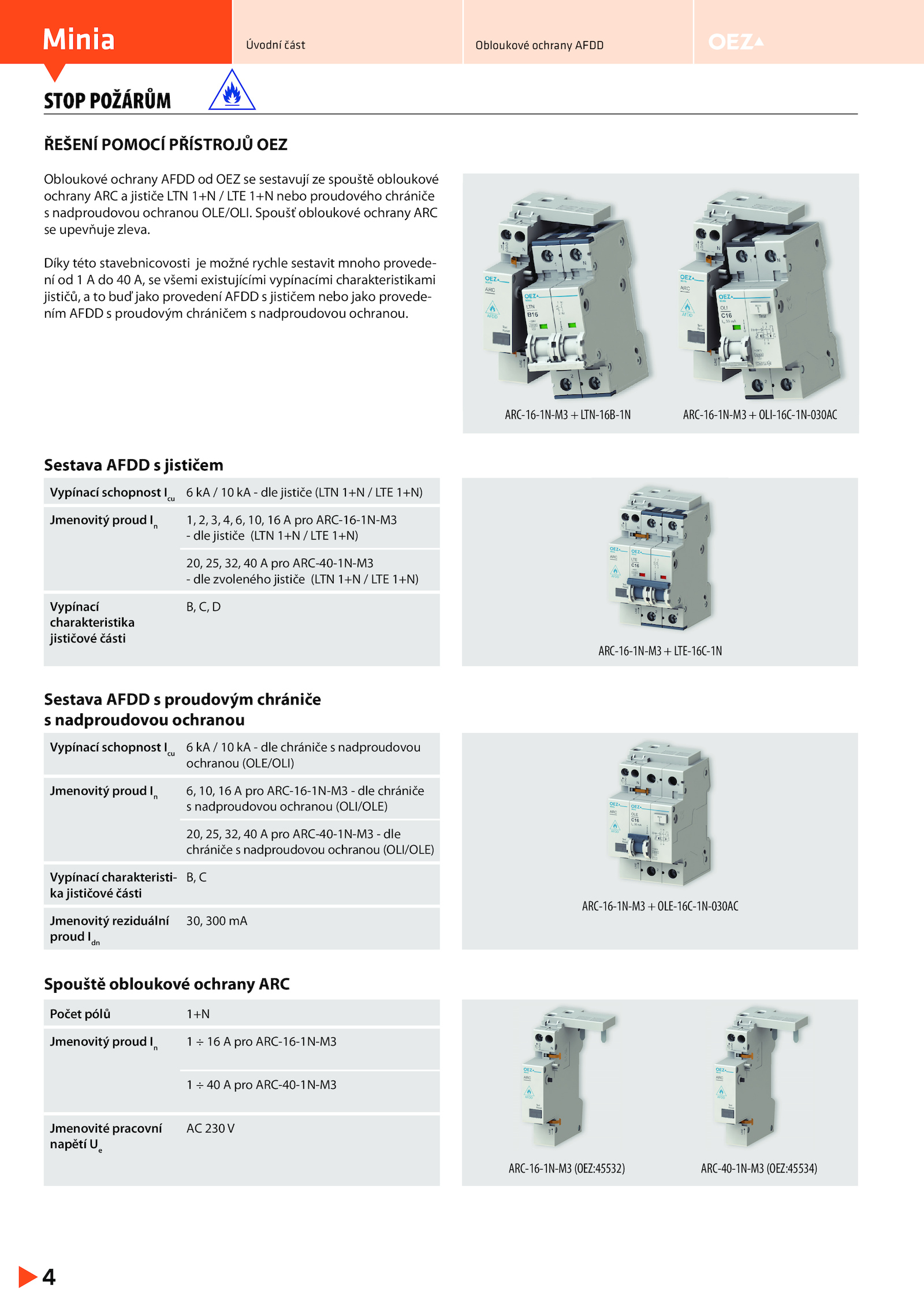

Úvodní část Obloukové ochrany AFDD
ŘEŠENÍ POMOCÍ PŘÍSTROJŮ OEZ
Obloukové ochrany AFDD OEZ sestavují spouště obloukové
ochrany ARC jističe LTN 1+N LTE 1+N nebo proudového chrániče
s nadproudovou ochranou OLE/OLI.
Sestava AFDD jističem
Sestava AFDD proudovým chrániče
s nadproudovou ochranou
Spouště obloukové ochrany ARC
ARC-16-1N-M3+OLI-16C-1N-030AC
ARC-40-1N-M3(OEZ:45534)
ARC-16-1N-M3+LTN-16B-1N
ARC-16-1N-M3(OEZ:45532)
Vypínací schopnost Icu
6 dle jističe (LTN 1+N LTE 1+N)
Jmenovitý proud In
1, 10, pro ARC-16-1N-M3
- dle jističe (LTN 1+N LTE 1+N)
20, 25, 32, pro ARC-40-1N-M3
- dle zvoleného jističe (LTN 1+N LTE 1+N)
Vypínací
charakteristika
jističové části
B, D
Počet pólů 1+N
Jmenovitý proud In
1 pro ARC-16-1N-M3
1 pro ARC-40-1N-M3
Jmenovité pracovní
napětí Ue
AC 230 V
Vypínací schopnost Icu
6 dle chrániče nadproudovou
ochranou (OLE/OLI)
Jmenovitý proud In
6, 10, pro ARC-16-1N-M3 dle chrániče
s nadproudovou ochranou (OLI/OLE)
20, 25, 32, pro ARC-40-1N-M3 dle
chrániče nadproudovou ochranou (OLI/OLE)
Vypínací charakteristi-
ka jističové části
B, C
Jmenovitý reziduální
proud Idn
30, 300 mA
STOP POŽÁRŮM
ARC-16-1N-M3+LTE-16C-1N
ARC-16-1N-M3+OLE-16C-1N-030AC
.
Díky této stavebnicovosti možné rychle sestavit mnoho provede-
ní všemi existujícími vypínacími charakteristikami
jističů, buď jako provedení AFDD jističem nebo jako provede-
ním AFDD proudovým chráničem nadproudovou ochranou. Spoušť obloukové ochrany ARC
se upevňuje zleva
