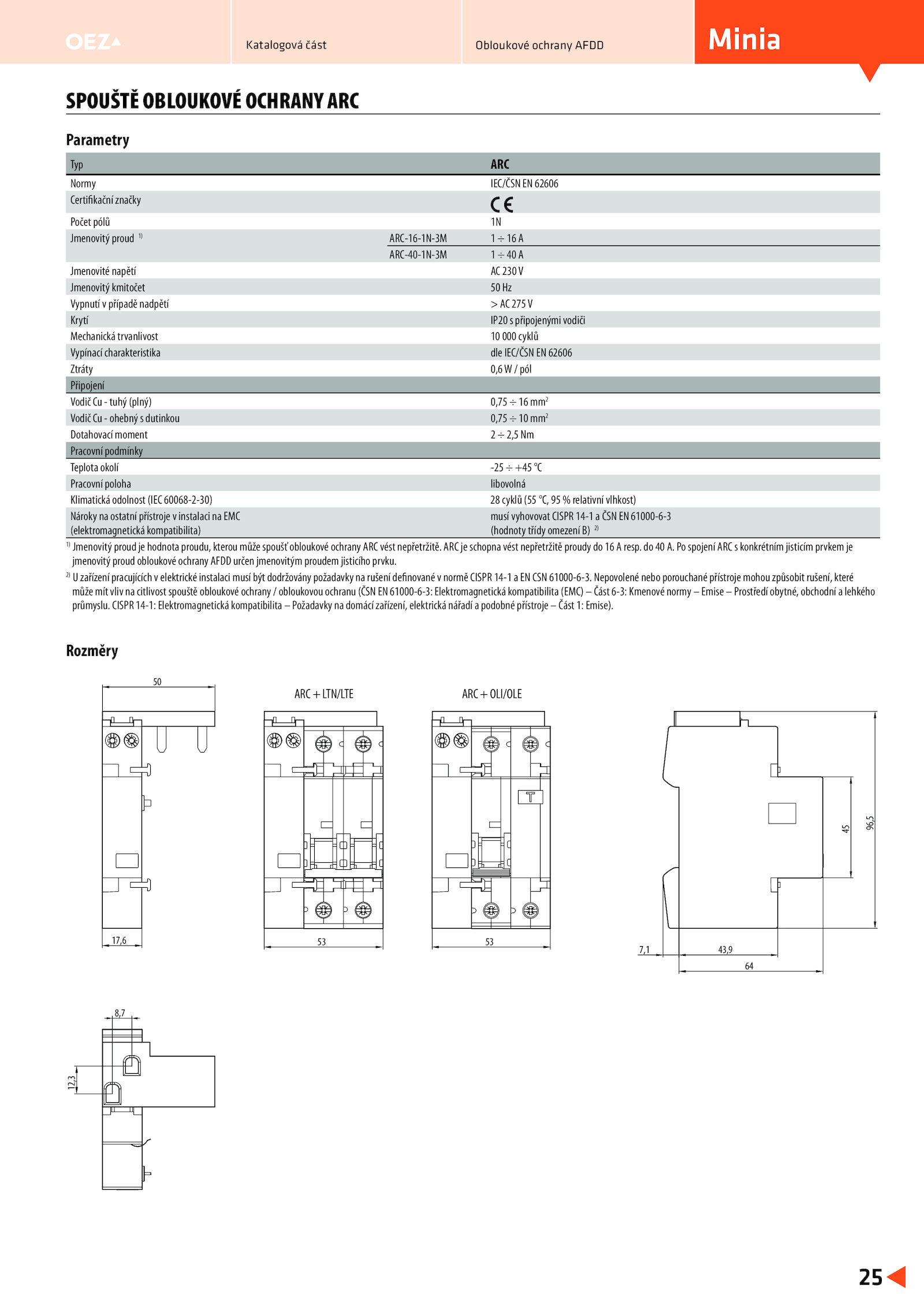

Parametry Rozměry 12,3 8,7 17,6 50 53 64 43,9 7,1 45 96,5 53 ARC+LTN/LTE ARC+OLI/OLE . spojení ARC konkrétním jisticím prvkem je jmenovitý proud obloukové ochrany AFDD určen jmenovitým proudem jisticího prvku. 2) U zařízení pracujících elektrické instalaci musí být dodržovány požadavky rušení definované normě CISPR 14-1 CSN 61000-6-3.Minia 25 Katalogová část Obloukové ochrany AFDD SPOUŠTĚ OBLOUKOVÉ OCHRANY ARC Typ ARC Normy IEC/ČSN 62606 Certifikační značky Počet pólů 1N Jmenovitý proud 1) ARC-16-1N-3M A ARC-40-1N-3M A Jmenovité napětí 230V Jmenovitý kmitočet Hz Vypnutí případě nadpětí 275V Krytí IP20 připojenými vodiči Mechanická trvanlivost 000 cyklů Vypínací charakteristika dle IEC/ČSN 62606 Ztráty 0,6W pól Připojení Vodič tuhý (plný) 0,75 mm2 Vodič ohebný dutinkou 0,75 mm2 Dotahovací moment 2,5 Nm Pracovní podmínky Teplota okolí -25 +45 °C Pracovní poloha libovolná Klimatická odolnost (IEC 60068-2-30) cyklů (55 °C, relativní vlhkost) Nároky ostatní přístroje instalaci EMC (elektromagnetická kompatibilita) musí vyhovovat CISPR 14-1 ČSN 61000-6-3 (hodnoty třídy omezení 2) 1) Jmenovitý proud hodnota proudu, kterou může spoušť obloukové ochrany ARC vést nepřetržitě. ARC schopna vést nepřetržitě proudy resp. CISPR 14-1: Elektromagnetická kompatibilita Požadavky domácí zařízení, elektrická nářadí podobné přístroje Část Emise). Nepovolené nebo porouchané přístroje mohou způsobit rušení, které může mít vliv citlivost spouště obloukové ochrany obloukovou ochranu (ČSN 61000-6-3: Elektromagnetická kompatibilita (EMC) Část 6-3: Kmenové normy Emise Prostředí obytné, obchodní lehkého průmyslu
