Poznámky redaktora
m
3
3
3
3
3
3
3
hmotnost
kg/100 m
249,573
301,639
329,180
385,245
441,311
504,852
553,442
Kabelový žlab integrovaným rychloupevňovacím systémem.
6059456
6059458
6059460
6059462
6059464
6059466
6059468
Bal.
Kabelový žlab nepřetržitou boční perforaci pro
instalaci dalších spojovacích montážních komponent.
3050 100 62
3050 150 112
3050 200 118 162
3050 300 178 180 196 262
3050 400 238 280 296 362
3050 500 298 380 396 462
3050 600 358 480 496 562
Typ
SKSM 610 FS
SKSM 615 FS
SKSM 620 FS
SKSM 630 FS
SKSM 640 FS
SKSM 650 FS
SKSM 660 FS
Délka
mm
Roz-
měr
B
mm
Užitečný
průřez
cm²
Roz-
měr
L
mm
Roz-
měr
x
mm
Rozměr
y
mm
Rozměry
B
60
7x37
7x79
3000
3050
L
Y
X
27
3 2,25 1
3 2,25 1
3 2,25 1
2,7 2,1 0,8
2,7 2,1 0,8
2,6 1,8 0,8
2,6 1,8 0,8
Typ
SKSM 610 FS
SKSM 615 FS
SKSM 620 FS
SKSM 630 FS
SKSM 640 FS
SKSM 650 FS
SKSM 660 FS
1,5m
kN/m
2,0 m
kN/m
3,0m
kN/m
Zatěžovací diagram kabelového žlabu typu SKSM 60
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Zatížení
V objednávkách uvádějte čísla výrobků
Kabelové
žlaby
96
.Kabelové žlaby, výška bočnice 60

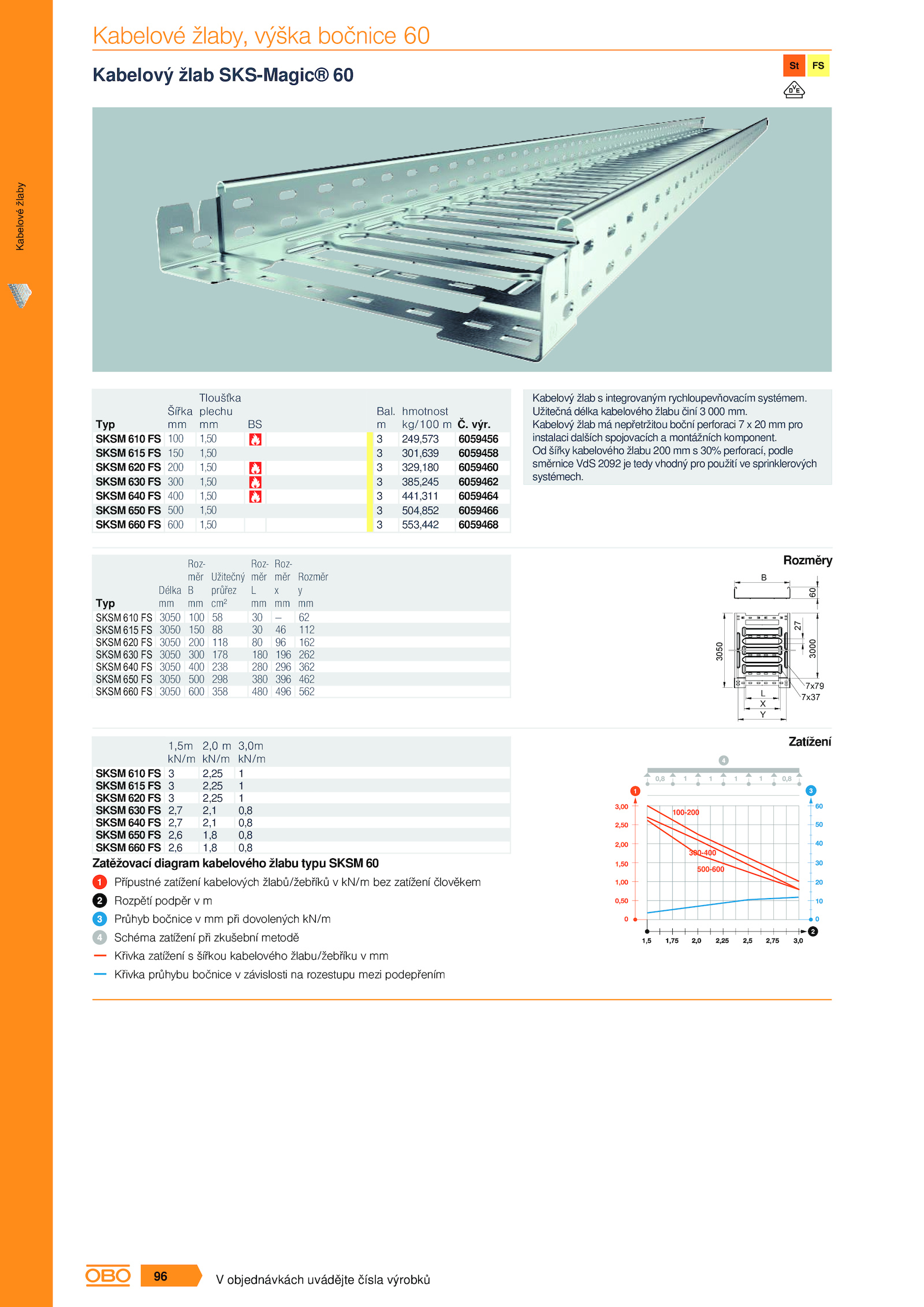

Kabelový žlab SKS-Magic® 60
100 1,50
150 1,50
200 1,50
300 1,50
400 1,50
500 1,50
600 1,50
Typ
SKSM 610 FS
SKSM 615 FS
SKSM 620 FS
SKSM 630 FS
SKSM 640 FS
SKSM 650 FS
SKSM 660 FS
Šířka
mm
Tloušťka
plechu
mm výr.
Od šířky kabelového žlabu 200 30% perforací, podle
směrnice VdS 2092 tedy vhodný pro použití sprinklerových
systémech.
Užitečná délka kabelového žlabu činí 000 mm
