Kabelové žlaby, výška bočnice 60

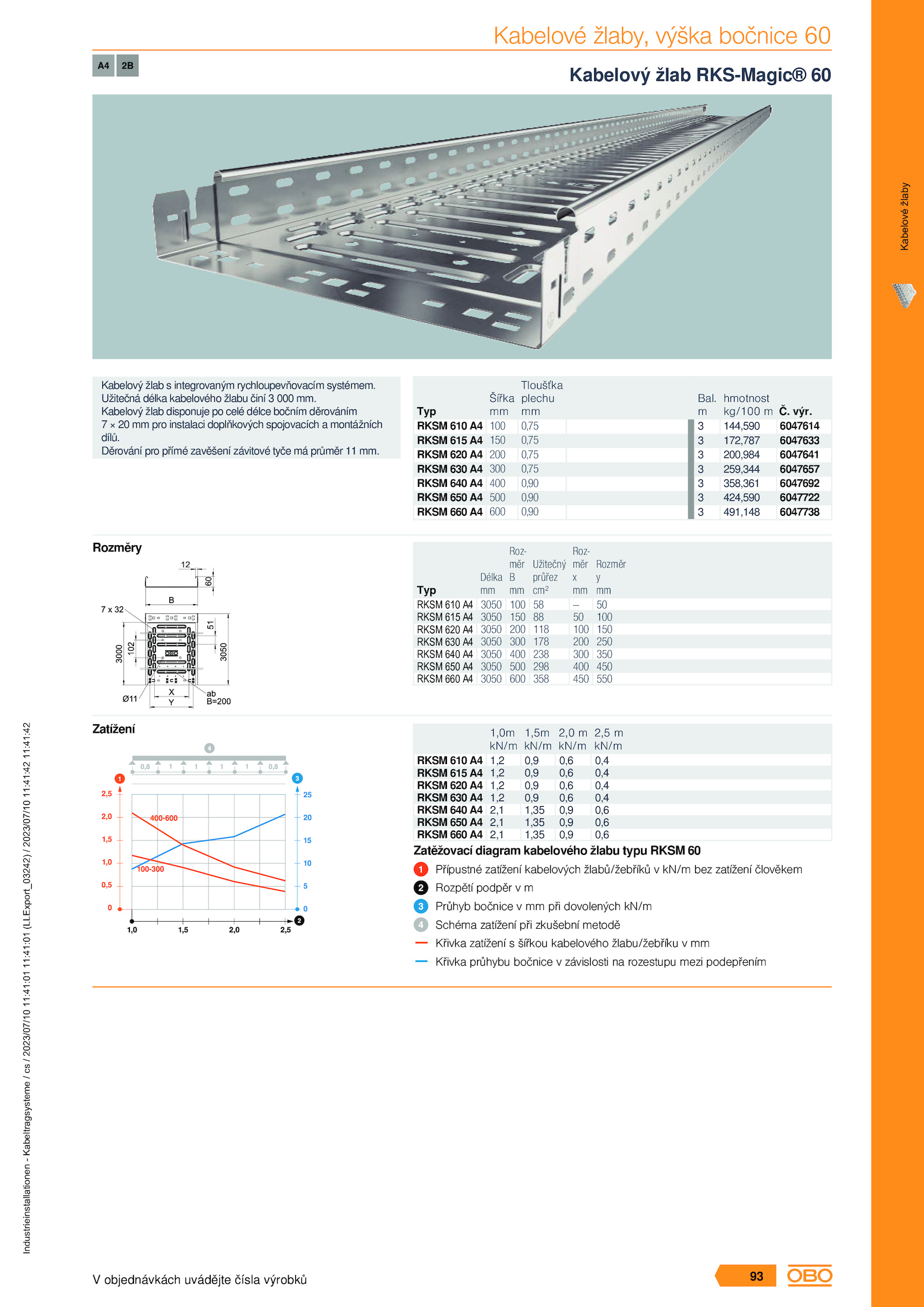

Kabelový žlab RKS-Magic® 60
Kabelový žlab integrovaným rychloupevňovacím systémem.
Užitečná délka kabelového žlabu činí 000 mm.
m
3
3
3
3
3
3
3
hmotnost
kg/100 m
144,590
172,787
200,984
259,344
358,361
424,590
491,148
Rozměry
3050 100 50
3050 150 100
3050 200 118 100 150
3050 300 178 200 250
3050 400 238 300 350
3050 500 298 400 450
3050 600 358 450 550
Typ
RKSM 610 A4
RKSM 615 A4
RKSM 620 A4
RKSM 630 A4
RKSM 640 A4
RKSM 650 A4
RKSM 660 A4
Délka
mm
Roz-
měr
B
mm
Užitečný
průřez
cm²
Roz-
měr
x
mm
Rozměr
y
mm
Zatížení
1,2 0,9 0,6 0,4
1,2 0,9 0,6 0,4
1,2 0,9 0,6 0,4
1,2 0,9 0,6 0,4
2,1 1,35 0,9 0,6
2,1 1,35 0,9 0,6
2,1 1,35 0,9 0,6
Typ
RKSM 610 A4
RKSM 615 A4
RKSM 620 A4
RKSM 630 A4
RKSM 640 A4
RKSM 650 A4
RKSM 660 A4
1,0m
kN/m
1,5m
kN/m
2,0 m
kN/m
2,5 m
kN/m
Zatěžovací diagram kabelového žlabu typu RKSM 60
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Industrieinstallationen
-
Kabeltragsysteme
/
cs
/
2023/07/10
11:41:01
11:41:01
(LLExport_03242)
/
2023/07/10
11:41:42
11:41:42
V objednávkách uvádějte čísla výrobků
Kabelové
žlaby
93
.
Kabelový žlab disponuje celé délce bočním děrováním
7 pro instalaci doplňkových spojovacích montážních
dílů.
100 0,75
150 0,75
200 0,75
300 0,75
400 0,90
500 0,90
600 0,90
Typ
RKSM 610 A4
RKSM 615 A4
RKSM 620 A4
RKSM 630 A4
RKSM 640 A4
RKSM 650 A4
RKSM 660 A4
Šířka
mm
Tloušťka
plechu
mm výr.
6047614
6047633
6047641
6047657
6047692
6047722
6047738
Bal.
Děrování pro přímé zavěšení závitové tyče průměr mm
