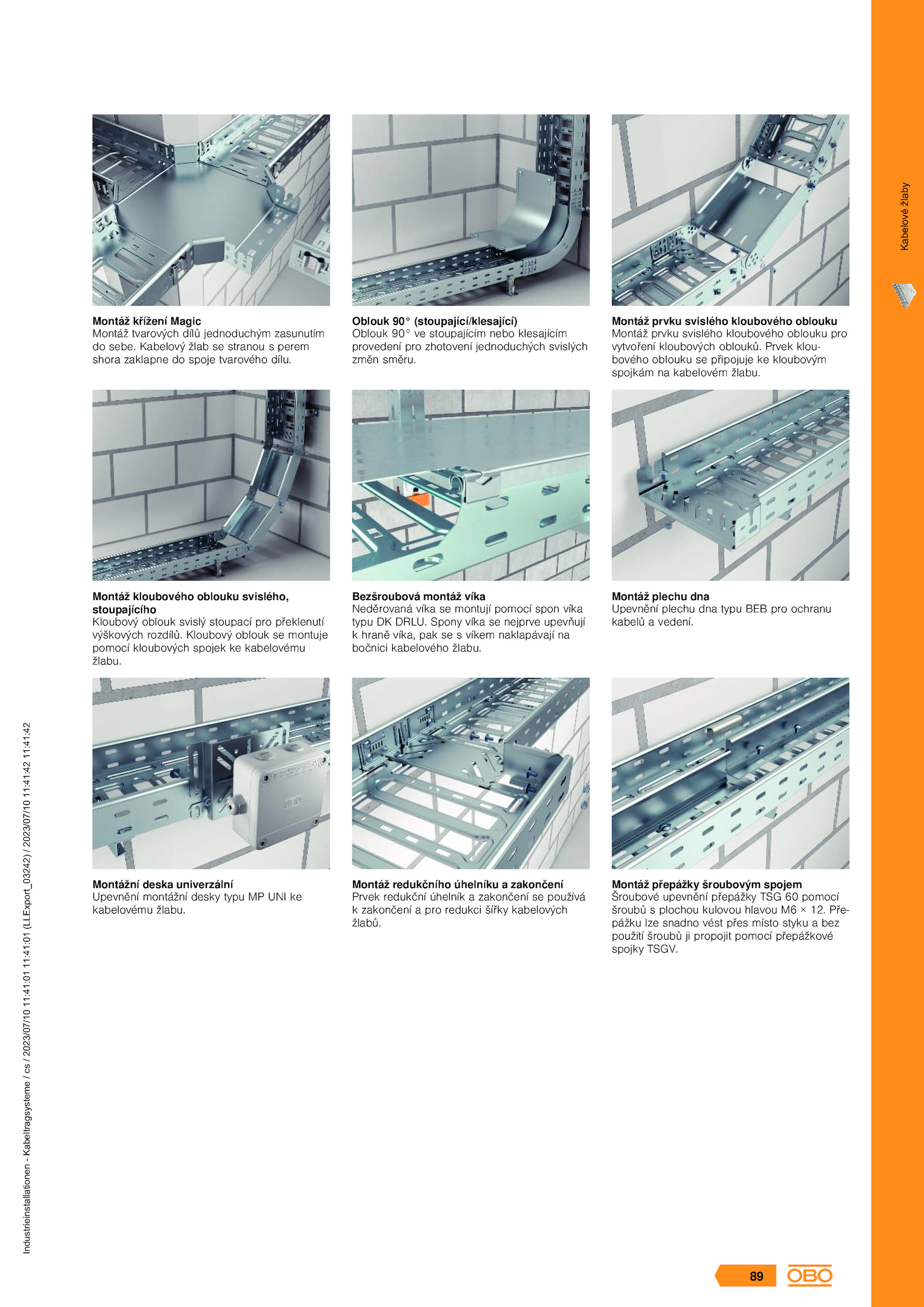

Kloubový oblouk montuje pomocí kloubových spojek kabelovému žlabu.Montáž křížení Magic Montáž tvarových dílů jednoduchým zasunutím do sebe. Kabelový žlab stranou perem shora zaklapne spoje tvarového dílu. Industrieinstallationen - Kabeltragsysteme / cs / 2023/07/10 11:41:01 11:41:01 (LLExport_03242) / 2023/07/10 11:41:42 11:41:42 Kabelové žlaby 89 . Bezšroubová montáž víka Neděrovaná víka montují pomocí spon víka typu DRLU. Montážní deska univerzální Upevnění montážní desky typu UNI ke kabelovému žlabu. Montáž prvku svislého kloubového oblouku Montáž prvku svislého kloubového oblouku pro vytvoření kloubových oblouků. Montáž kloubového oblouku svislého, stoupajícího Kloubový oblouk svislý stoupací pro překlenutí výškových rozdílů. Pře- pážku lze snadno vést přes místo styku bez použití šroubů propojit pomocí přepážkové spojky TSGV. Spony víka nejprve upevňují k hraně víka, pak víkem naklapávají na bočnici kabelového žlabu. Montáž přepážky šroubovým spojem Šroubové upevnění přepážky TSG pomocí šroubů plochou kulovou hlavou 12. Prvek klou- bového oblouku připojuje kloubovým spojkám kabelovém žlabu. Montáž plechu dna Upevnění plechu dna typu BEB pro ochranu kabelů vedení. Montáž redukčního úhelníku zakončení Prvek redukční úhelník zakončení používá k zakončení pro redukci šířky kabelových žlabů. Oblouk 90° (stoupající/klesající) Oblouk 90° stoupajícím nebo klesajícím provedení pro zhotovení jednoduchých svislých změn směru

---

---
