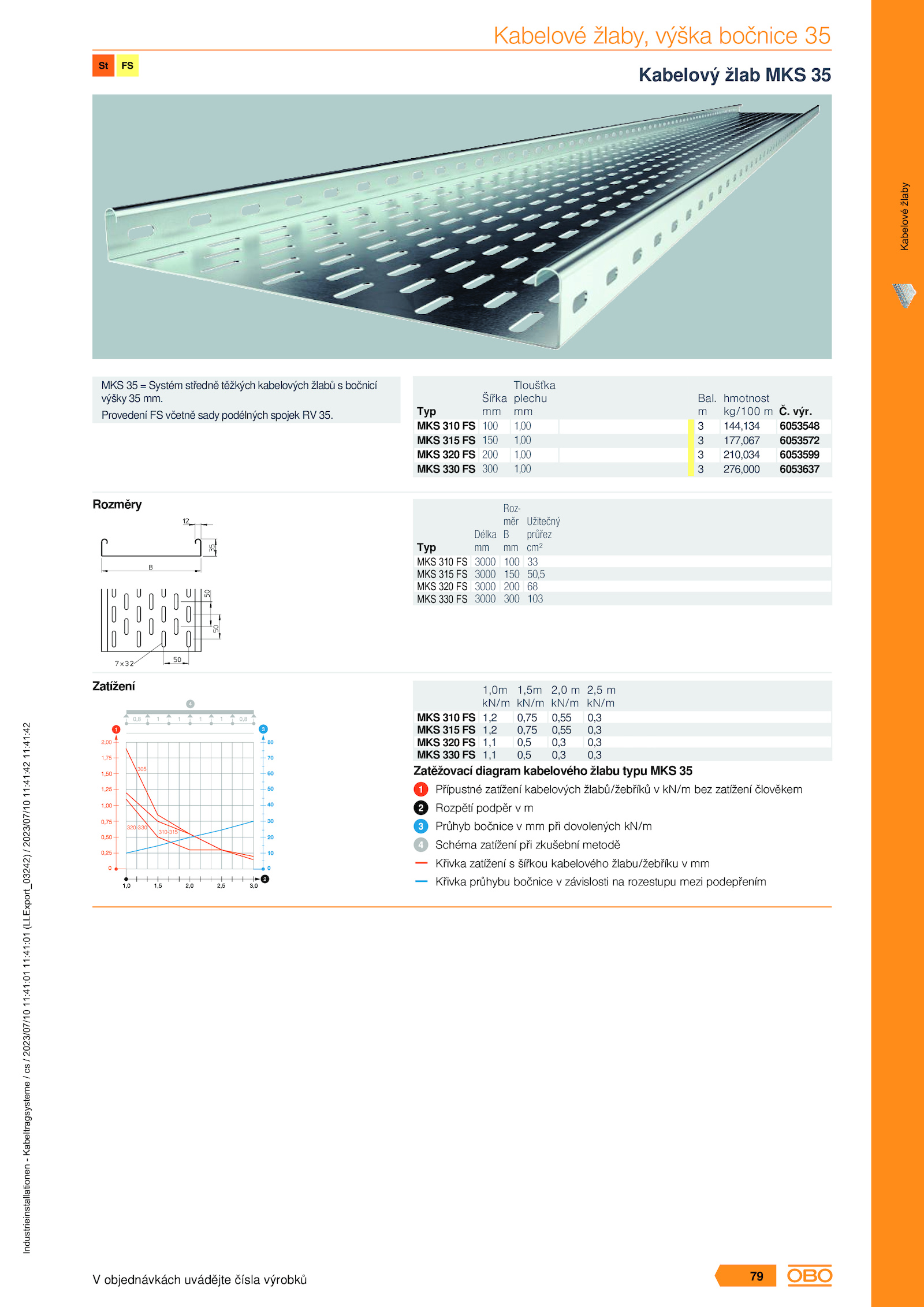

Kabelové žlaby, výška bočnice 35
Kabelový žlab MKS 35
MKS Systém středně těžkých kabelových žlabů bočnicí
výšky mm.
100 1,00
150 1,00
200 1,00
300 1,00
Typ
MKS 310 FS
MKS 315 FS
MKS 320 FS
MKS 330 FS
Šířka
mm
Tloušťka
plechu
mm výr.
6053548
6053572
6053599
6053637
Bal.
m
3
3
3
3
hmotnost
kg/100 m
144,134
177,067
210,034
276,000
Rozměry
3000 100 33
3000 150 50,5
3000 200 68
3000 300 103
Typ
MKS 310 FS
MKS 315 FS
MKS 320 FS
MKS 330 FS
Délka
mm
Roz-
měr
B
mm
Užitečný
průřez
cm²
Zatížení
1,75 70
305
320-330
310-315
2,00 80
1,2 0,75 0,55 0,3
1,2 0,75 0,55 0,3
1,1 0,5 0,3 0,3
1,1 0,5 0,3 0,3
Typ
MKS 310 FS
MKS 315 FS
MKS 320 FS
MKS 330 FS
1,0m
kN/m
1,5m
kN/m
2,0 m
kN/m
2,5 m
kN/m
Zatěžovací diagram kabelového žlabu typu MKS 35
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Industrieinstallationen
-
Kabeltragsysteme
/
cs
/
2023/07/10
11:41:01
11:41:01
(LLExport_03242)
/
2023/07/10
11:41:42
11:41:42
V objednávkách uvádějte čísla výrobků
Kabelové
žlaby
79
.
Provedení včetně sady podélných spojek 35
