Kabelové nosné systémy

| Kategorie: Katalog  | Tento dokument chci!

Vydal: OBO BETTERMANN s. r. o. Autor: OBO Bettermann

Strana 686 z 752







Poznámky redaktora

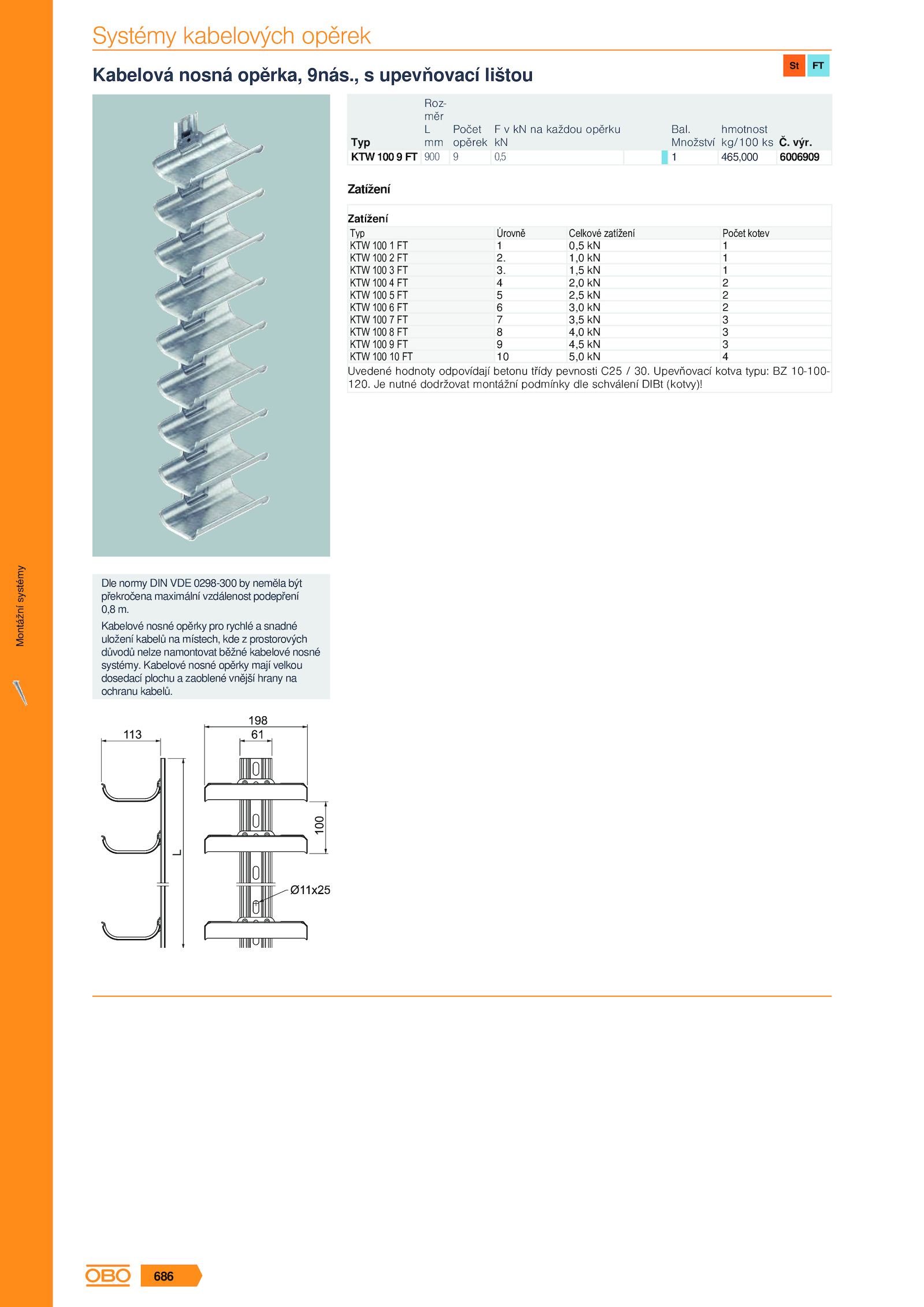

nutné dodržovat montážní podmínky dle schválení DIBt (kotvy)! Zatížení 900 0,5 Typ KTW 100 FT Roz- měr L mm Počet opěrek F každou opěrku kN hmotnost kg/100 ks 465,000 Č. Kabelové nosné opěrky pro rychlé snadné uložení kabelů místech, kde prostorových důvodů nelze namontovat běžné kabelové nosné systémy. Kabelové nosné opěrky mají velkou dosedací plochu zaoblené vnější hrany na ochranu kabelů. Upevňovací kotva typu: 10-100- 120.Systémy kabelových opěrek Kabelová nosná opěrka, 9nás. Typ Úrovně Celkové zatížení Počet kotev KTW 100 0,5 1 KTW 100 1,0 1 KTW 100 1,5 1 KTW 100 2,0 2 KTW 100 2,5 2 KTW 100 3,0 2 KTW 100 3,5 3 KTW 100 4,0 3 KTW 100 4,5 3 KTW 100 5,0 4 Zatížení Uvedené hodnoty odpovídají betonu třídy pevnosti C25 30., upevňovací lištou Dle normy DIN VDE 0298-300 neměla být překročena maximální vzdálenost podepření 0,8 m. Množství 1 Montážní systémy 686 . 6006909 Bal. výr
