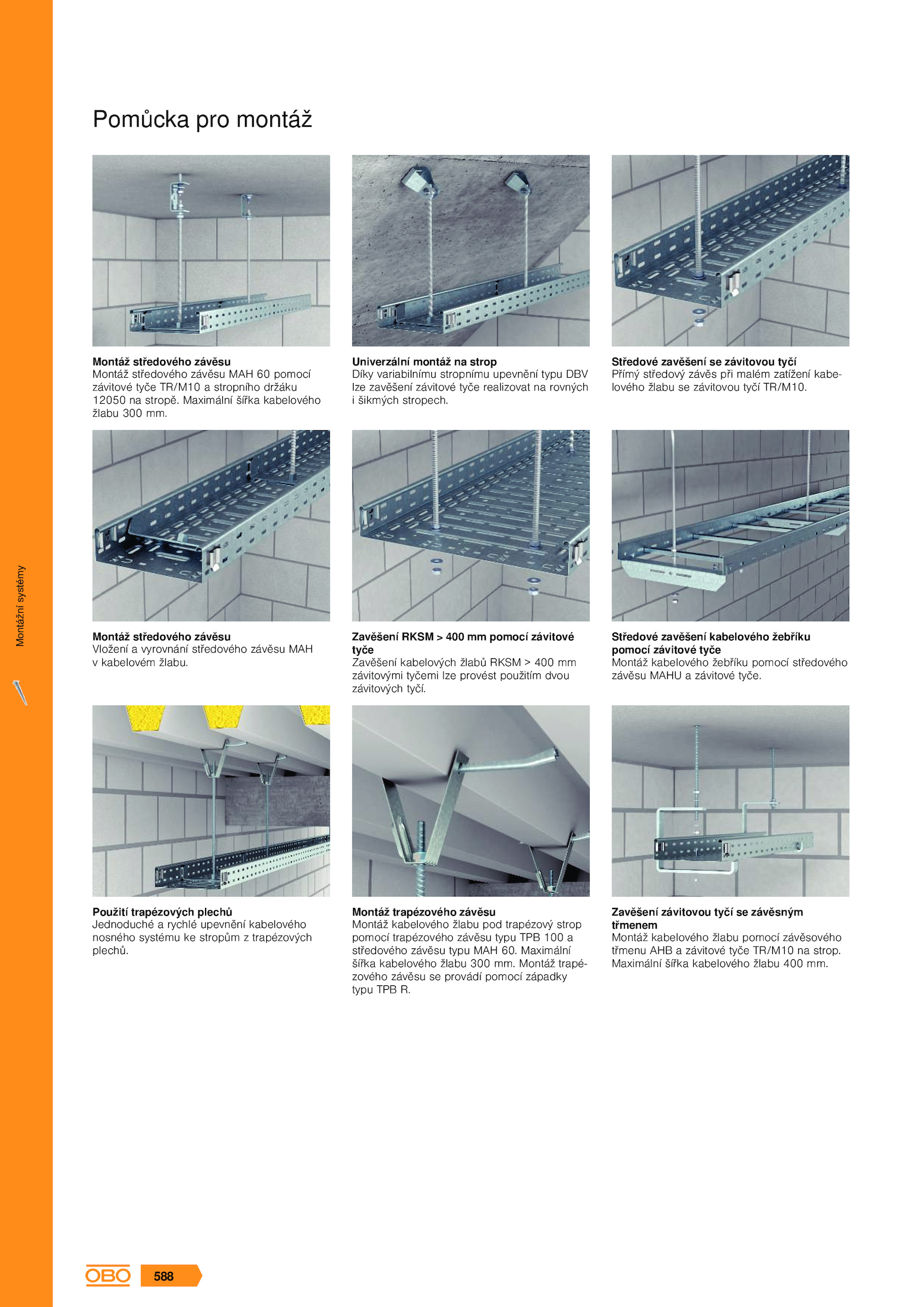

Použití trapézových plechů Jednoduché rychlé upevnění kabelového nosného systému stropům trapézových plechů. Montáž trapézového závěsu Montáž kabelového žlabu pod trapézový strop pomocí trapézového závěsu typu TPB 100 a středového závěsu typu MAH 60. Montáž středového závěsu Vložení vyrovnání středového závěsu MAH v kabelovém žlabu. Montáž trapé- zového závěsu provádí pomocí západky typu TPB R. Maximální šířka kabelového žlabu 400 mm. Zavěšení RKSM 400 pomocí závitové tyče Zavěšení kabelových žlabů RKSM 400 mm závitovými tyčemi lze provést použitím dvou závitových tyčí. Maximální šířka kabelového žlabu 300 mm. Středové zavěšení kabelového žebříku pomocí závitové tyče Montáž kabelového žebříku pomocí středového závěsu MAHU závitové tyče. Zavěšení závitovou tyčí závěsným třmenem Montáž kabelového žlabu pomocí závěsového třmenu AHB závitové tyče TR/M10 strop. Montážní systémy 588 . Maximální šířka kabelového žlabu 300 mm.Pomůcka pro montáž Montáž středového závěsu Montáž středového závěsu MAH pomocí závitové tyče TR/M10 stropního držáku 12050 stropě. Univerzální montáž strop Díky variabilnímu stropnímu upevnění typu DBV lze zavěšení závitové tyče realizovat rovných i šikmých stropech. Středové zavěšení závitovou tyčí Přímý středový závěs při malém zatížení kabe- lového žlabu závitovou tyčí TR/M10
