Závěs výložník pro upevnění vodorovné betonové stropy
a stěny.
Množství
1
1
1
hmotnost
kg/100 ks
32,000
45,000
59,000
Jestliže profil upevňuje přímo strop nebo jsou-li profily
sešroubovány proti sobě, důvodu stability vždy nutné použít
rozpěrku typu 4.Výložník TP

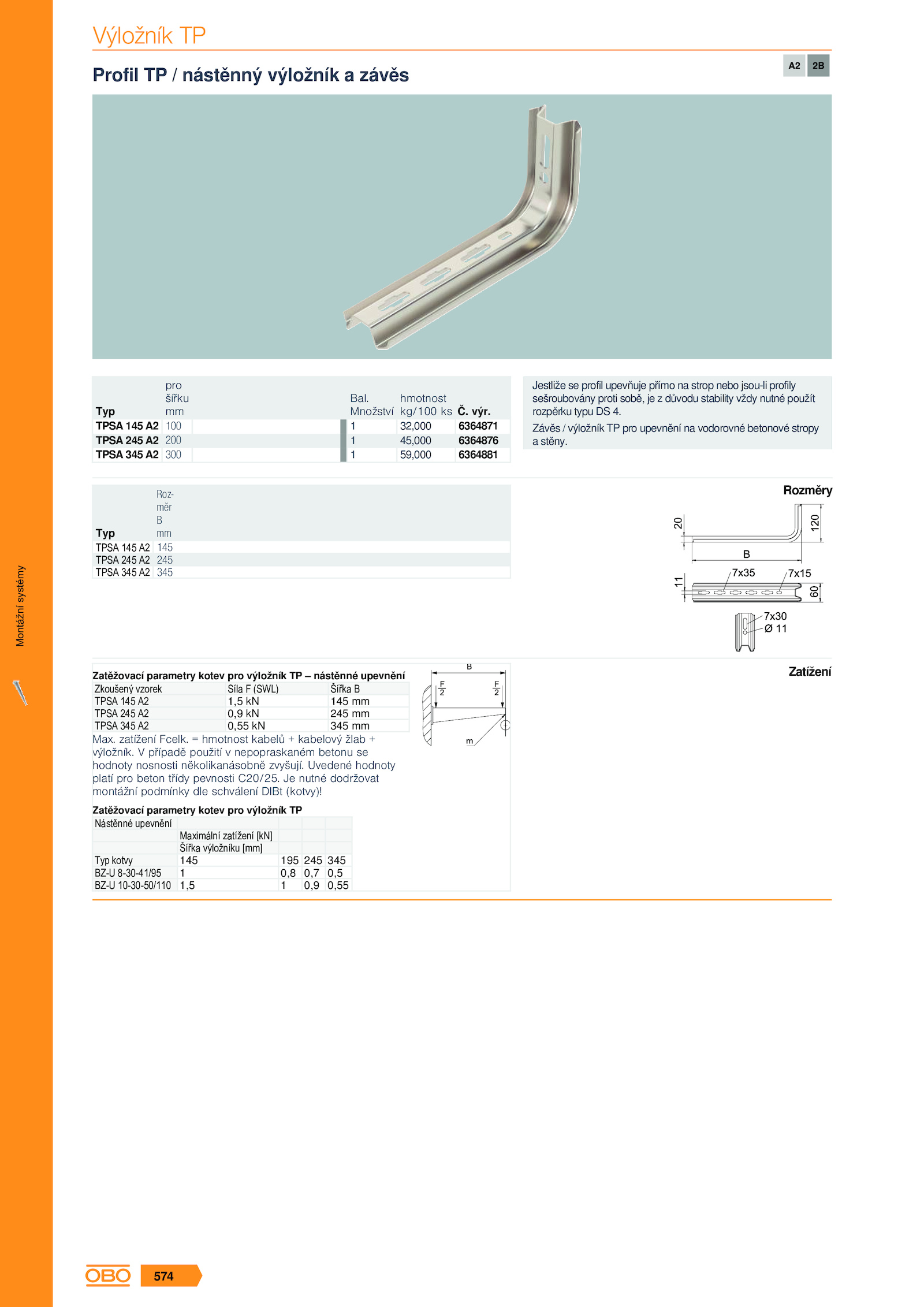

Profil nástěnný výložník závěs
100
200
300
Typ
TPSA 145 A2
TPSA 245 A2
TPSA 345 A2
pro
šířku
mm výr. případě použití nepopraskaném betonu se
hodnoty nosnosti několikanásobně zvyšují.
6364871
6364876
6364881
Bal.
145
245
345
Typ
TPSA 145 A2
TPSA 245 A2
TPSA 345 A2
Roz-
měr
B
mm
Rozměry
Zkoušený vzorek Síla (SWL) Šířka B
TPSA 145 1,5 145 mm
TPSA 245 0,9 245 mm
TPSA 345 0,55 345 mm
Zatěžovací parametry kotev pro výložník nástěnné upevnění
Max. Uvedené hodnoty
platí pro beton třídy pevnosti C20/25. nutné dodržovat
montážní podmínky dle schválení DIBt (kotvy)!
Nástěnné upevnění
Maximální zatížení [kN]
Šířka výložníku [mm]
Typ kotvy 145 195 245 345
BZ-U 8-30-41/95 0,8 0,7 0,5
BZ-U 10-30-50/110 1,5 0,9 0,55
Zatěžovací parametry kotev pro výložník TP
Zatížení
Montážní
systémy
574
. zatížení Fcelk. hmotnost kabelů kabelový žlab +
výložník
