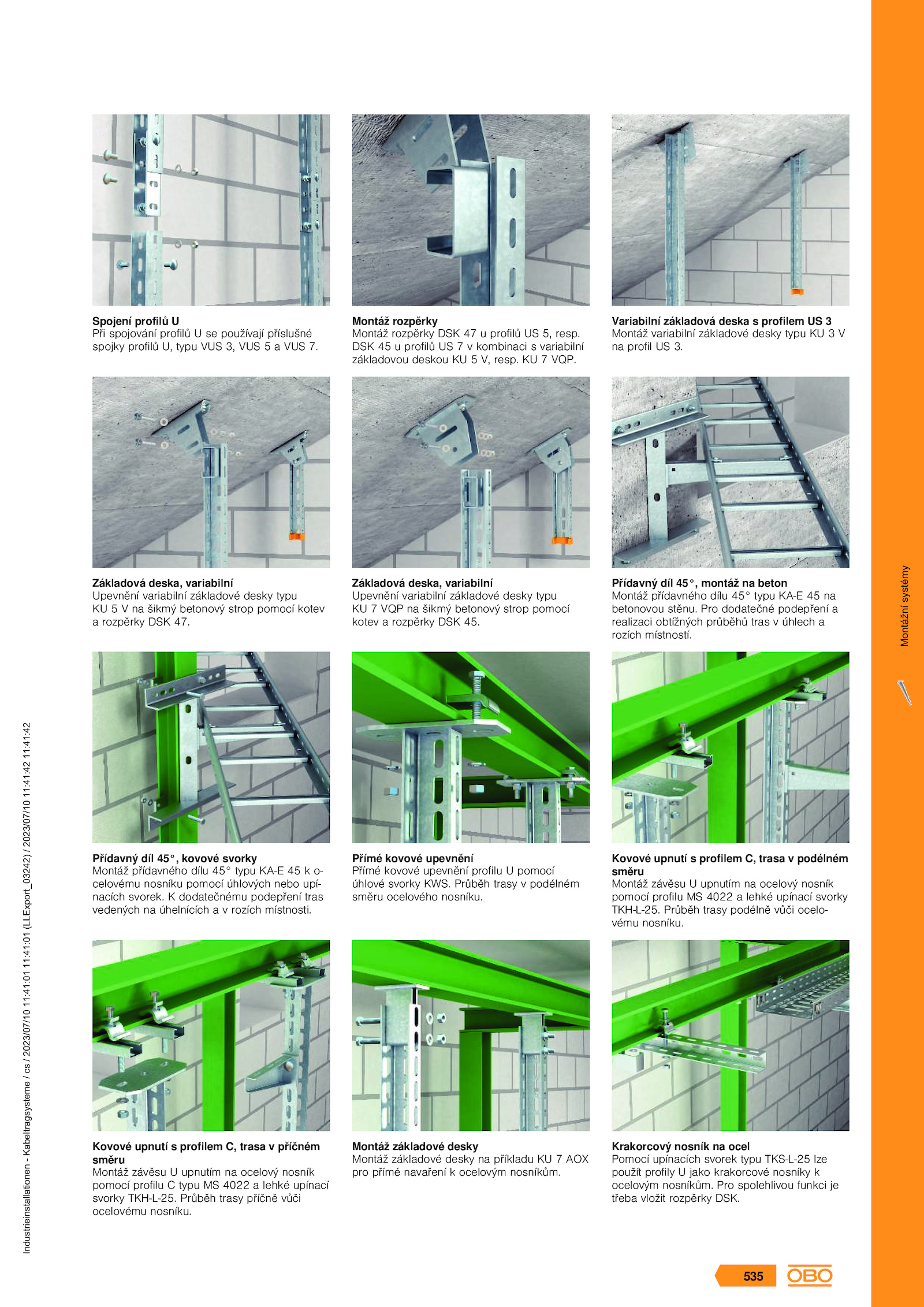

Přídavný díl 45°, kovové svorky Montáž přídavného dílu 45° typu KA-E o- celovému nosníku pomocí úhlových nebo upí- nacích svorek. Montáž základové desky Montáž základové desky příkladu AOX pro přímé navaření ocelovým nosníkům. VQP. Kovové upnutí profilem trasa podélném směru Montáž závěsu upnutím ocelový nosník pomocí profilu 4022 lehké upínací svorky TKH-L-25. Základová deska, variabilní Upevnění variabilní základové desky typu KU šikmý betonový strop pomocí kotev a rozpěrky DSK 47. Industrieinstallationen - Kabeltragsysteme / cs / 2023/07/10 11:41:01 11:41:01 (LLExport_03242) / 2023/07/10 11:41:42 11:41:42 Montážní systémy 535 . Variabilní základová deska profilem 3 Montáž variabilní základové desky typu V na profil 3. Průběh trasy příčně vůči ocelovému nosníku. Průběh trasy podélně vůči ocelo- vému nosníku. Průběh trasy podélném směru ocelového nosníku. Montáž rozpěrky Montáž rozpěrky DSK profilů resp. Pro dodatečné podepření a realizaci obtížných průběhů tras úhlech a rozích místností. Kovové upnutí profilem trasa příčném směru Montáž závěsu upnutím ocelový nosník pomocí profilu typu 4022 lehké upínací svorky TKH-L-25.Spojení profilů U Při spojování profilů používají příslušné spojky profilů typu VUS VUS VUS 7. DSK profilů kombinaci variabilní základovou deskou resp. Pro spolehlivou funkci je třeba vložit rozpěrky DSK. dodatečnému podepření tras vedených úhelnících rozích místnosti. Přímé kovové upevnění Přímé kovové upevnění profilu pomocí úhlové svorky KWS. Základová deska, variabilní Upevnění variabilní základové desky typu KU VQP šikmý betonový strop pomocí kotev rozpěrky DSK 45. Krakorcový nosník ocel Pomocí upínacích svorek typu TKS-L-25 lze použít profily jako krakorcové nosníky k ocelovým nosníkům. Přídavný díl 45°, montáž beton Montáž přídavného dílu 45° typu KA-E na betonovou stěnu
