Montážní
systémy
505
. kN
Délka výložníku
v mm
100 200 300 400
Profil
US 1,2 1,2 1,2 1,2
US 120 1,2 1,2 1,2 1,2
US 1,2 1,2 1,2 1,2
US 120 1,2 1,2 1,2 1,2
Zatěžovací hodnoty pro MWA závěsu stropní
upevnění
Max.
6424716
6424732
6424740
6424759
Bal. 110 1,2
210 1,2
310 1,2
410 1,2
Typ
MWA 11S FS
MWA 21S FS
MWA 31S FS
MWA 41S FS
Šířka
mm
F kN
kN výr. hmotnost kabelů kabelový
žlab výložník. Uvedené hodnoty odpovídají betonu trhlinami třídy
pevnosti C20/25. zatížení celk. Uvedené hodnoty platí pro beton třídy pevnosti
C20/25.
Maximální zatížení
F celk. nutné dodržovat montážní podmínky
dle schválení DIBt (kotvy)!
Zatížení [kN]
Šířka výložníku [mm] 110 210 310 410
Typ kotvy
BZ3 10×90/0-30 1,2 1,2 1,2 1,2
Zatěžovací parametry kotev pro nástěnný závěsný výložník MWA –
nástěnné upevnění
Nosnost mnohonásobně zvyšuje
při použití betonu bez trhlin. hmotnost kabelů kabelový žlab +
výložník.Nástěnný závěsný výložník

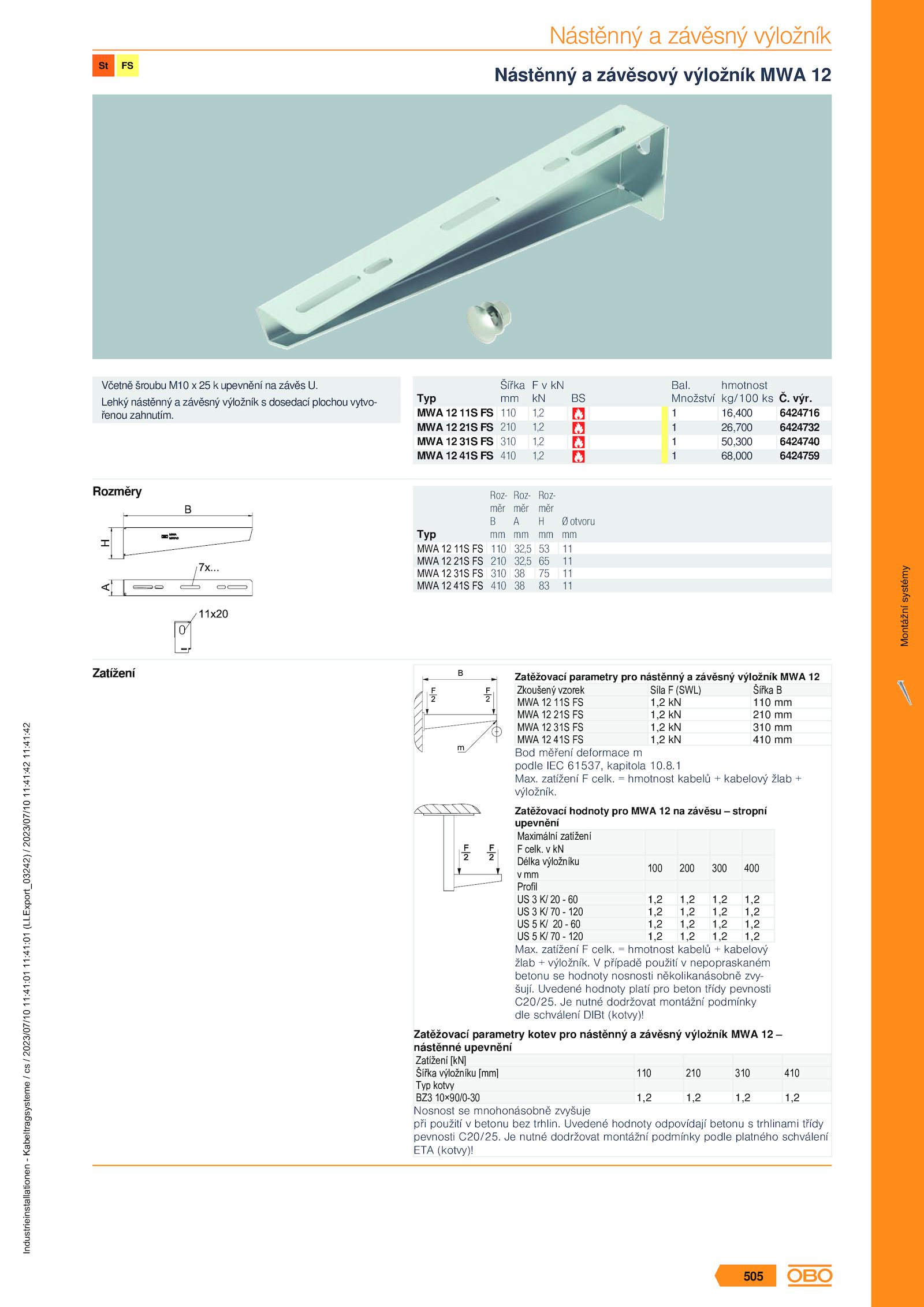

Nástěnný závěsový výložník MWA 12
Včetně šroubu M10 upevnění závěs U.
Lehký nástěnný závěsný výložník dosedací plochou vytvo-
řenou zahnutím. případě použití nepopraskaném
betonu hodnoty nosnosti několikanásobně zvy-
šují.
Množství
1
1
1
1
hmotnost
kg/100 ks
16,400
26,700
50,300
68,000
Rozměry
110 32,5 11
210 32,5 11
310 11
410 11
Typ
MWA 11S FS
MWA 21S FS
MWA 31S FS
MWA 41S FS
Roz-
měr
B
mm
Roz-
měr
A
mm
Roz-
měr
H
mm
Ø otvoru
mm
Zatížení
Zkoušený vzorek Síla (SWL) Šířka B
MWA 11S 1,2 110 mm
MWA 21S 1,2 210 mm
MWA 31S 1,2 310 mm
MWA 41S 1,2 410 mm
Zatěžovací parametry pro nástěnný závěsný výložník MWA 12
Bod měření deformace m
podle IEC 61537, kapitola 10
