Poznámky redaktora
Instalované kabely vedení ukládají kabelového
nosného systému, čehož vyplývají značné výhody.
Přenosová impedance určuje analogicky měření
elektrické vodivosti dle kapitoly 11. Tento podíl
je určován přenosovou impedancí kabelového nosného
systému. Vedeními
uloženými kabelovém nosném systému pak může
protékat jen velmi malý podíl těchto proudů.1.
Instalované kabelové nosné systémy jsou vždy zahrnuty
do systému vyrovnání potenciálů.
Přenosová impedance při vlně 8/20 miliohmů/m
Typ kabelového žlabu kabelového žebříku bez víka víkem
MKS 630 1,14 0,71
MKS 630 1,14 0,71
MKSU 630 0,44 0,09
MKSU 630 0,44 0,09
GRM 55/300 6,17 5,5
Industrieinstallationen
-
Kabeltragsysteme
/
cs
/
2023/07/10
11:41:01
11:41:01
(LLExport_03242)
/
2023/07/10
11:41:42
11:41:42
Pomůcky
pro
projektování
49

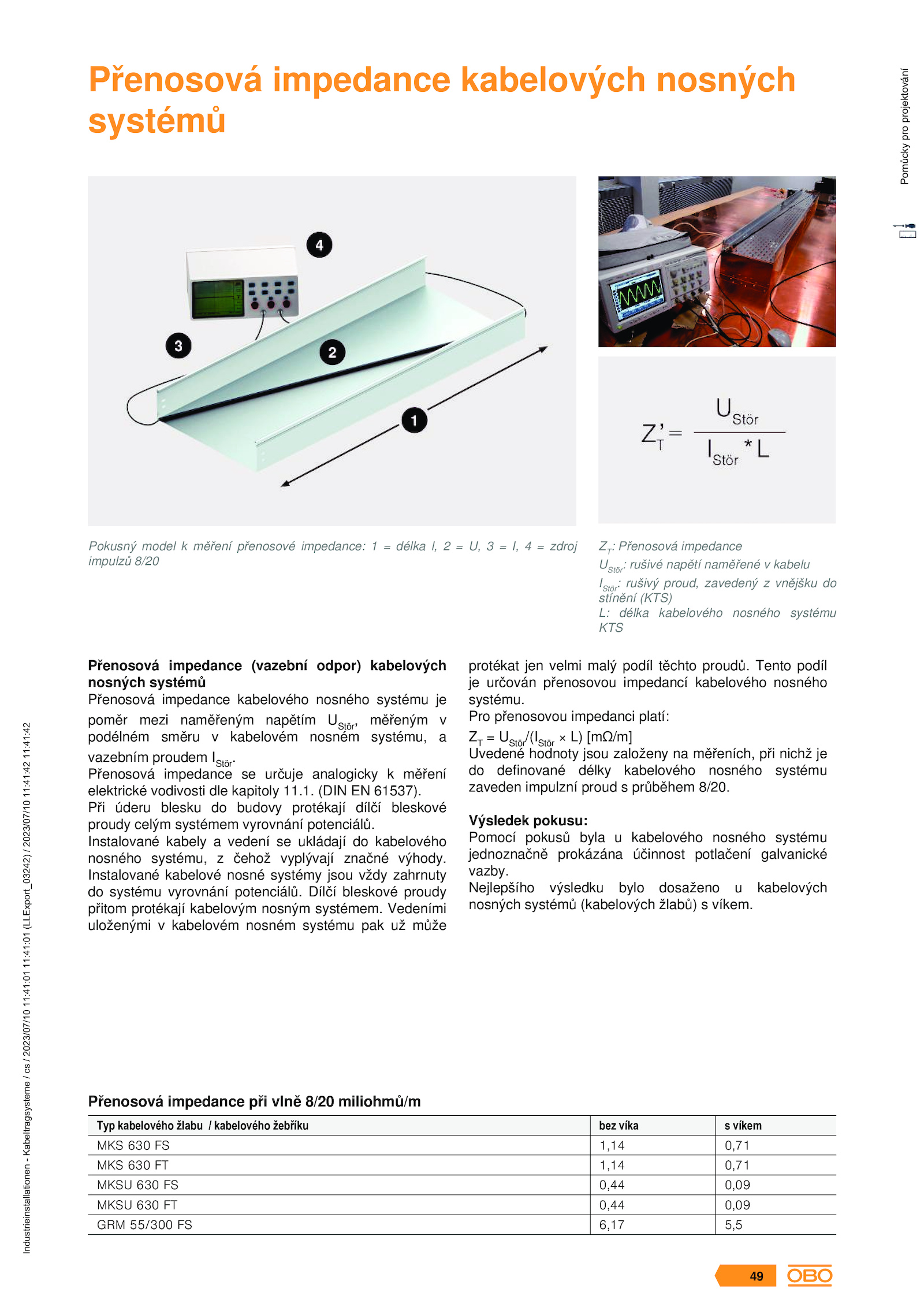

.Přenosová impedance kabelových nosných
systémů
Pokusný model měření přenosové impedance: délka zdroj
impulzů 8/20
ZT
: Přenosová impedance
UStör
: rušivé napětí naměřené kabelu
IStör
: rušivý proud, zavedený vnějšku do
stínění (KTS)
L: délka kabelového nosného systému
KTS
Přenosová impedance (vazební odpor) kabelových
nosných systémů
Přenosová impedance kabelového nosného systému je
poměr mezi naměřeným napětím UStör
, měřeným v
podélném směru kabelovém nosném systému, a
vazebním proudem IStör
.
Pro přenosovou impedanci platí:
ZT
= UStör
/(IStör
× [mΩ/m]
Uvedené hodnoty jsou založeny měřeních, při nichž je
do definované délky kabelového nosného systému
zaveden impulzní proud průběhem 8/20.
Při úderu blesku budovy protékají dílčí bleskové
proudy celým systémem vyrovnání potenciálů. Dílčí bleskové proudy
přitom protékají kabelovým nosným systémem.
Výsledek pokusu:
Pomocí pokusů byla kabelového nosného systému
jednoznačně prokázána účinnost potlačení galvanické
vazby.
Nejlepšího výsledku bylo dosaženo kabelových
nosných systémů (kabelových žlabů) víkem. (DIN 61537)
