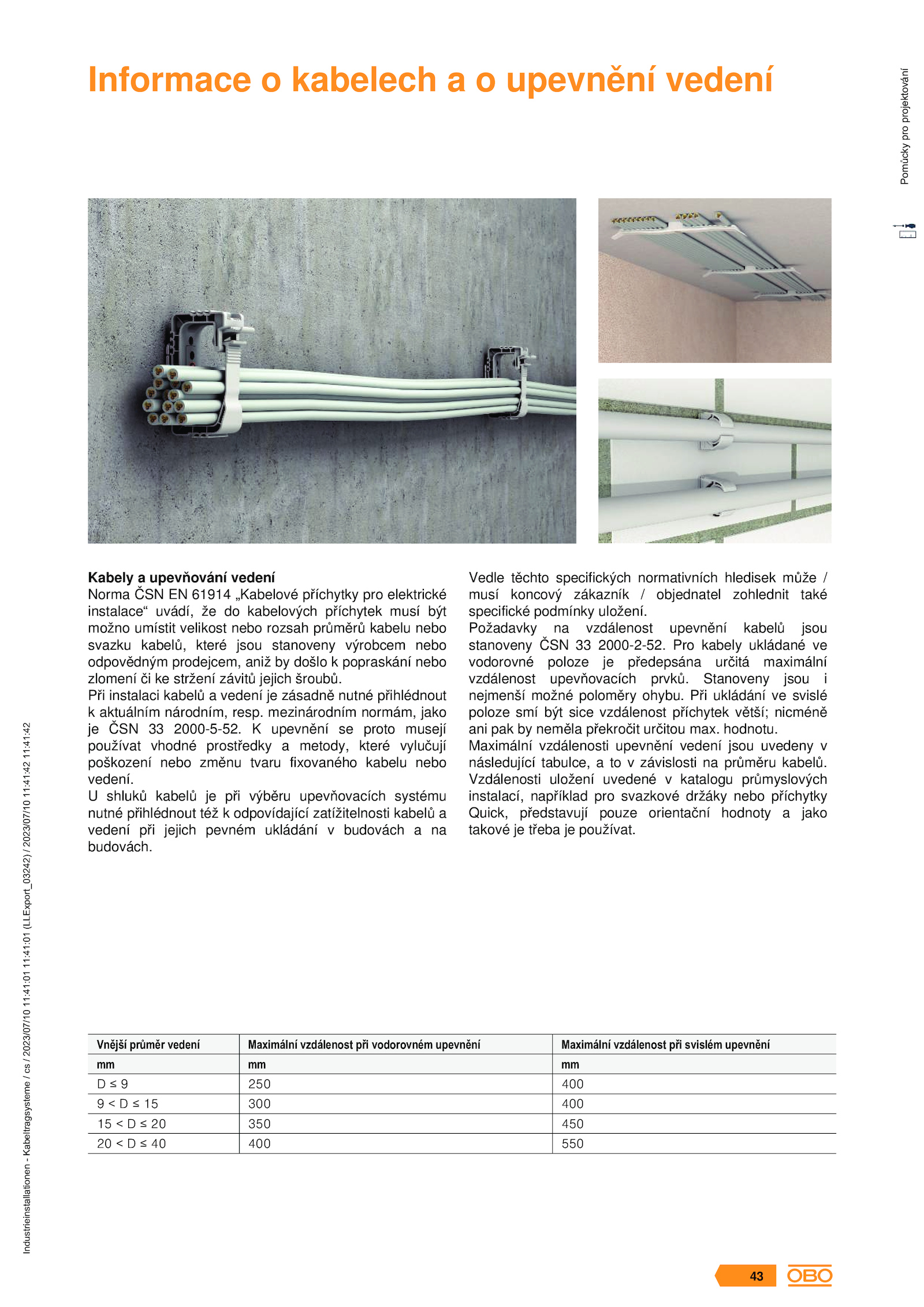

Poznámky redaktora
Při instalaci kabelů vedení zásadně nutné přihlédnout k aktuálním národním, resp. upevnění proto musejí používat vhodné prostředky metody, které vylučují poškození nebo změnu tvaru fixovaného kabelu nebo vedení. Vedle těchto specifických normativních hledisek může / musí koncový zákazník objednatel zohlednit také specifické podmínky uložení. Maximální vzdálenosti upevnění vedení jsou uvedeny v následující tabulce, závislosti průměru kabelů. Při ukládání svislé poloze smí být sice vzdálenost příchytek větší; nicméně ani pak neměla překročit určitou max. Vnější průměr vedení Maximální vzdálenost při vodorovném upevnění Maximální vzdálenost při svislém upevnění mm mm D 250 400 9 300 400 15 350 450 20 400 550 Industrieinstallationen - Kabeltragsysteme / cs / 2023/07/10 11:41:01 11:41:01 (LLExport_03242) / 2023/07/10 11:41:42 11:41:42 Pomůcky pro projektování 43 . Stanoveny jsou i nejmenší možné poloměry ohybu. mezinárodním normám, jako je ČSN 2000-5-52. Vzdálenosti uložení uvedené katalogu průmyslových instalací, například pro svazkové držáky nebo příchytky Quick, představují pouze orientační hodnoty jako takové třeba používat. hodnotu.Informace kabelech upevnění vedení Kabely upevňování vedení Norma ČSN 61914 „Kabelové příchytky pro elektrické instalace“ uvádí, kabelových příchytek musí být možno umístit velikost nebo rozsah průměrů kabelu nebo svazku kabelů, které jsou stanoveny výrobcem nebo odpovědným prodejcem, aniž došlo popraskání nebo zlomení stržení závitů jejich šroubů. Pro kabely ukládané ve vodorovné poloze předepsána určitá maximální vzdálenost upevňovacích prvků. Požadavky vzdálenost upevnění kabelů jsou stanoveny ČSN 2000-2-52. U shluků kabelů při výběru upevňovacích systému nutné přihlédnout též odpovídající zatížitelnosti kabelů a vedení při jejich pevném ukládání budovách na budovách
