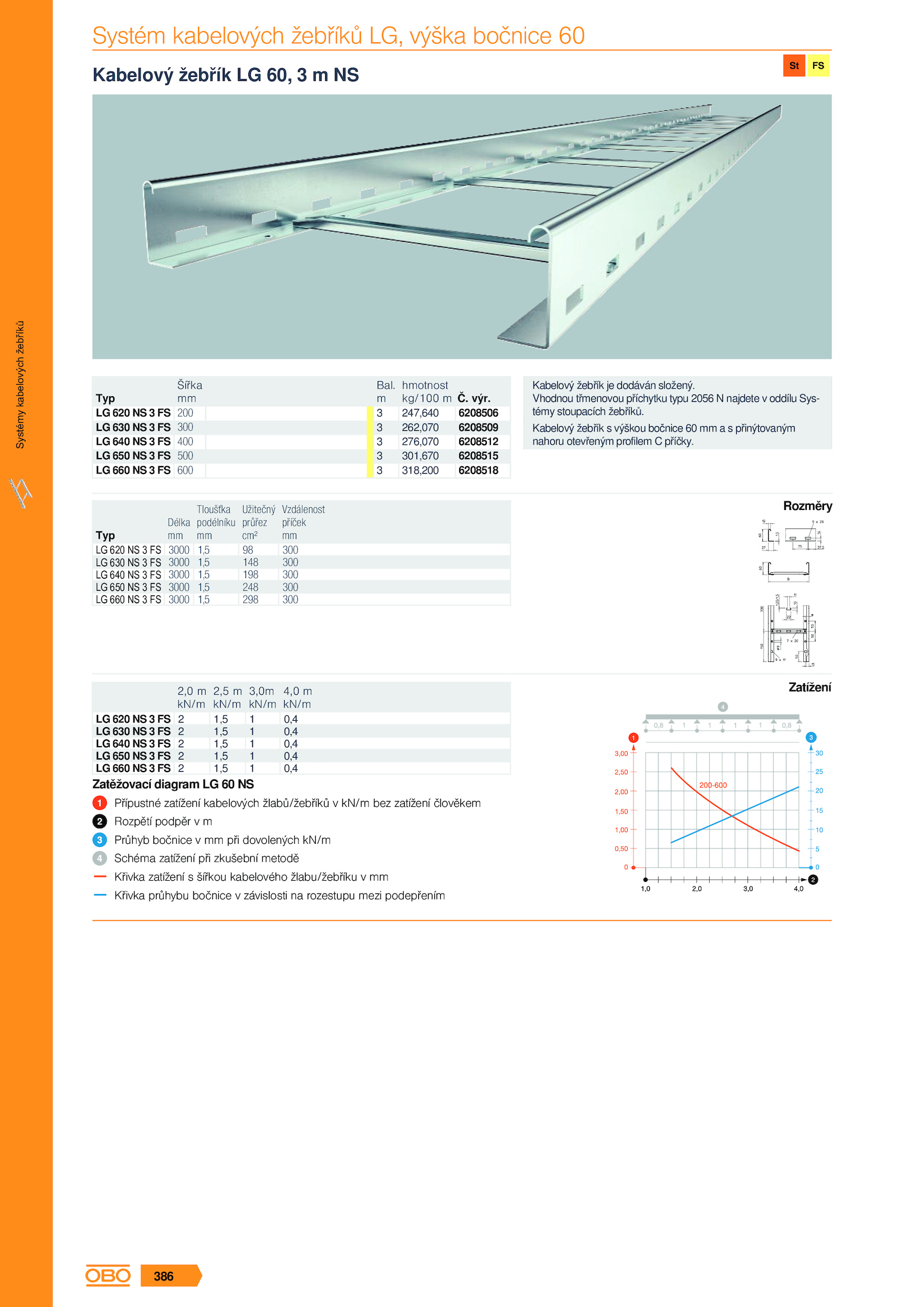

Systém kabelových žebříků LG, výška bočnice 60
Kabelový žebřík 60, NS
200
300
400
500
600
Typ
LG 620 FS
LG 630 FS
LG 640 FS
LG 650 FS
LG 660 FS
Šířka
mm výr.
m
3
3
3
3
3
hmotnost
kg/100 m
247,640
262,070
276,070
301,670
318,200
Kabelový žebřík dodáván složený.
Kabelový žebřík výškou bočnice přinýtovaným
nahoru otevřeným profilem příčky.
3000 1,5 300
3000 1,5 148 300
3000 1,5 198 300
3000 1,5 248 300
3000 1,5 298 300
Typ
LG 620 FS
LG 630 FS
LG 640 FS
LG 650 FS
LG 660 FS
Délka
mm
Tloušťka
podélníku
mm
Užitečný
průřez
cm²
Vzdálenost
příček
mm
Rozměry
2 1,5 0,4
2 1,5 0,4
2 1,5 0,4
2 1,5 0,4
2 1,5 0,4
Typ
LG 620 FS
LG 630 FS
LG 640 FS
LG 650 FS
LG 660 FS
2,0 m
kN/m
2,5 m
kN/m
3,0m
kN/m
4,0 m
kN/m
Zatěžovací diagram NS
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Zatížení
Systémy
kabelových
žebříků
386
.
Vhodnou třmenovou příchytku typu 2056 najdete oddílu Sys-
témy stoupacích žebříků.
6208506
6208509
6208512
6208515
6208518
