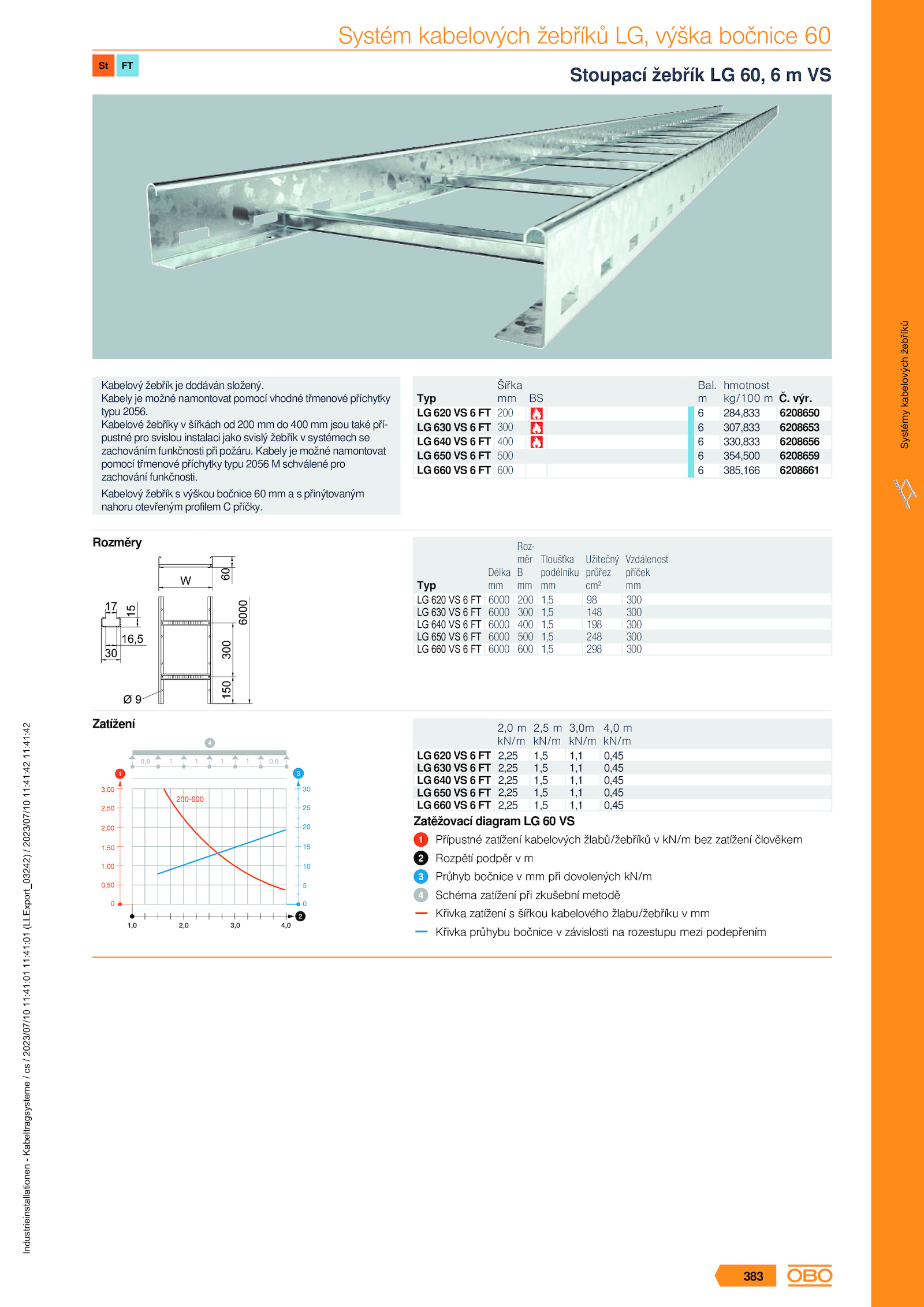

Systém kabelových žebříků LG, výška bočnice 60
Stoupací žebřík 60, VS
Kabelový žebřík dodáván složený.
Kabelové žebříky šířkách 200 400 jsou také pří-
pustné pro svislou instalaci jako svislý žebřík systémech se
zachováním funkčnosti při požáru.
Kabely možné namontovat pomocí vhodné třmenové příchytky
typu 2056.
Kabelový žebřík výškou bočnice přinýtovaným
nahoru otevřeným profilem příčky.
m
6
6
6
6
6
hmotnost
kg/100 m
284,833
307,833
330,833
354,500
385,166
Rozměry
6000 200 1,5 300
6000 300 1,5 148 300
6000 400 1,5 198 300
6000 500 1,5 248 300
6000 600 1,5 298 300
Typ
LG 620 FT
LG 630 FT
LG 640 FT
LG 650 FT
LG 660 FT
Délka
mm
Roz-
měr
B
mm
Tloušťka
podélníku
mm
Užitečný
průřez
cm²
Vzdálenost
příček
mm
Zatížení
2,25 1,5 1,1 0,45
2,25 1,5 1,1 0,45
2,25 1,5 1,1 0,45
2,25 1,5 1,1 0,45
2,25 1,5 1,1 0,45
Typ
LG 620 FT
LG 630 FT
LG 640 FT
LG 650 FT
LG 660 FT
2,0 m
kN/m
2,5 m
kN/m
3,0m
kN/m
4,0 m
kN/m
Zatěžovací diagram VS
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Industrieinstallationen
-
Kabeltragsysteme
/
cs
/
2023/07/10
11:41:01
11:41:01
(LLExport_03242)
/
2023/07/10
11:41:42
11:41:42
Systémy
kabelových
žebříků
383
.
200
300
400
500
600
Typ
LG 620 FT
LG 630 FT
LG 640 FT
LG 650 FT
LG 660 FT
Šířka
mm výr. Kabely možné namontovat
pomocí třmenové příchytky typu 2056 schválené pro
zachování funkčnosti.
6208650
6208653
6208656
6208659
6208661
