6000 200 1,5 300
6000 300 1,5 120 300
6000 400 1,5 160 300
6000 500 1,5 200 300
6000 600 1,5 240 300
Typ
LCIS 620 FS
LCIS 630 FS
LCIS 640 FS
LCIS 650 FS
LCIS 660 FS
Délka
mm
Roz-
měr
B
mm
Tloušťka
podélníku
mm
Užitečný
průřez
cm²
Vzdálenost
příček
mm
Rozměry
3,3 1,3 0,4
3,3 1,3 0,4
3,3 1,3 0,4
3,3 1,3 0,4
3,3 1,3 0,4
Typ
LCIS 620 FS
LCIS 630 FS
LCIS 640 FS
LCIS 650 FS
LCIS 660 FS
1,5m
kN/m
2,0 m
kN/m
2,5 m
kN/m
3,0m
kN/m
4,0 m
kN/m
Zatěžovací diagram LCIS 60
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Zatížení
Systémy
kabelových
žebříků
376
. Profilovaná bočnice pro
zpevnění ochranu kabelů. Upevnění výložník provádí
svorkami typu LKS 40.
6209630
6209632
6209634
6209636
6209638
Bal.
m
6
6
6
6
6
hmotnost
kg/100 m
267,170
288,840
310,670
332,340
354,000
Kabelový žebřík výškou bočnice přivařenými, nahoru
otevřenými profilovými příčkami C30.Systém kabelových žebříků LG, výška bočnice 60

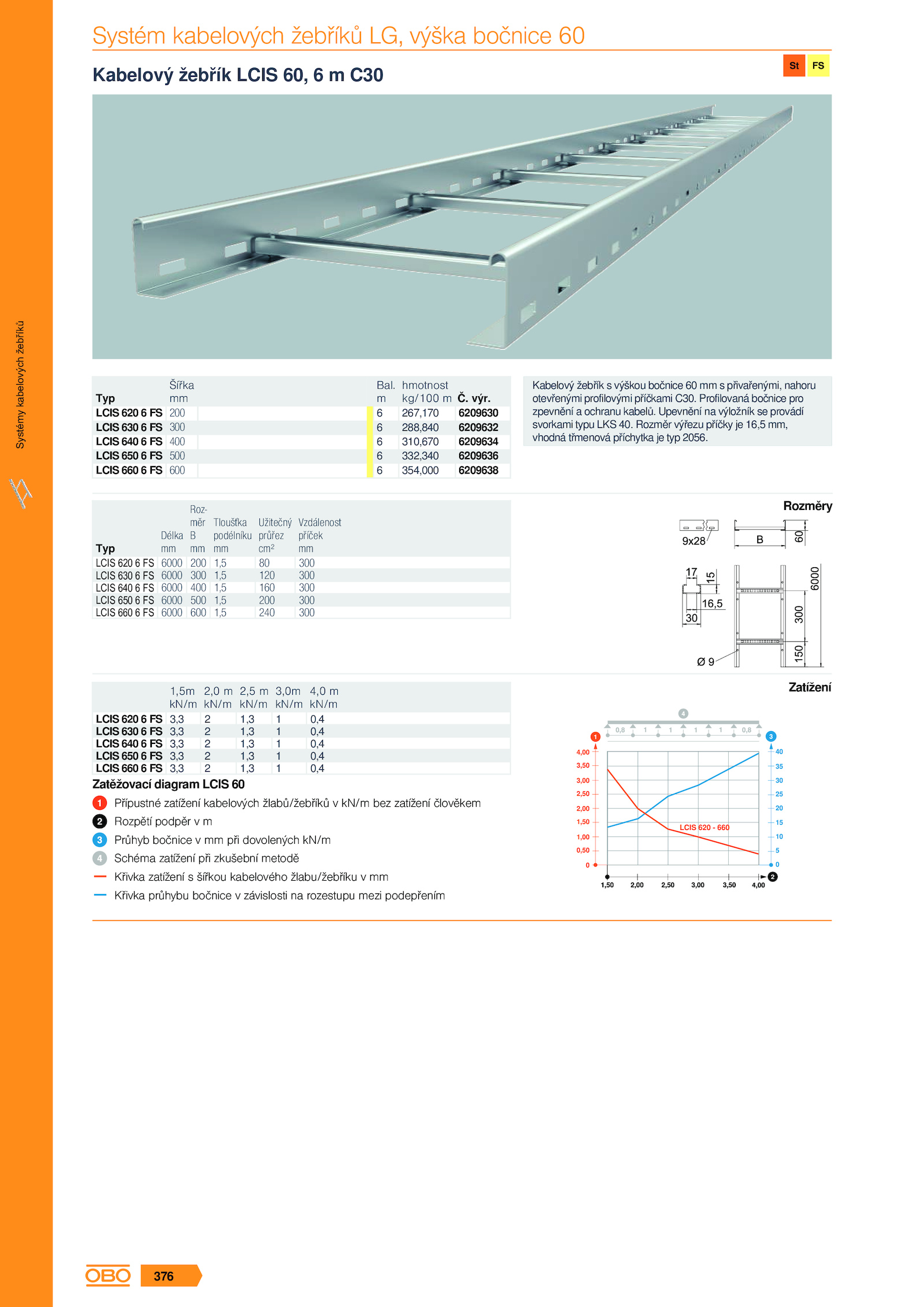

Kabelový žebřík LCIS 60, C30
200
300
400
500
600
Typ
LCIS 620 FS
LCIS 630 FS
LCIS 640 FS
LCIS 650 FS
LCIS 660 FS
Šířka
mm výr. Rozměr výřezu příčky 16,5 mm,
vhodná třmenová příchytka typ 2056
