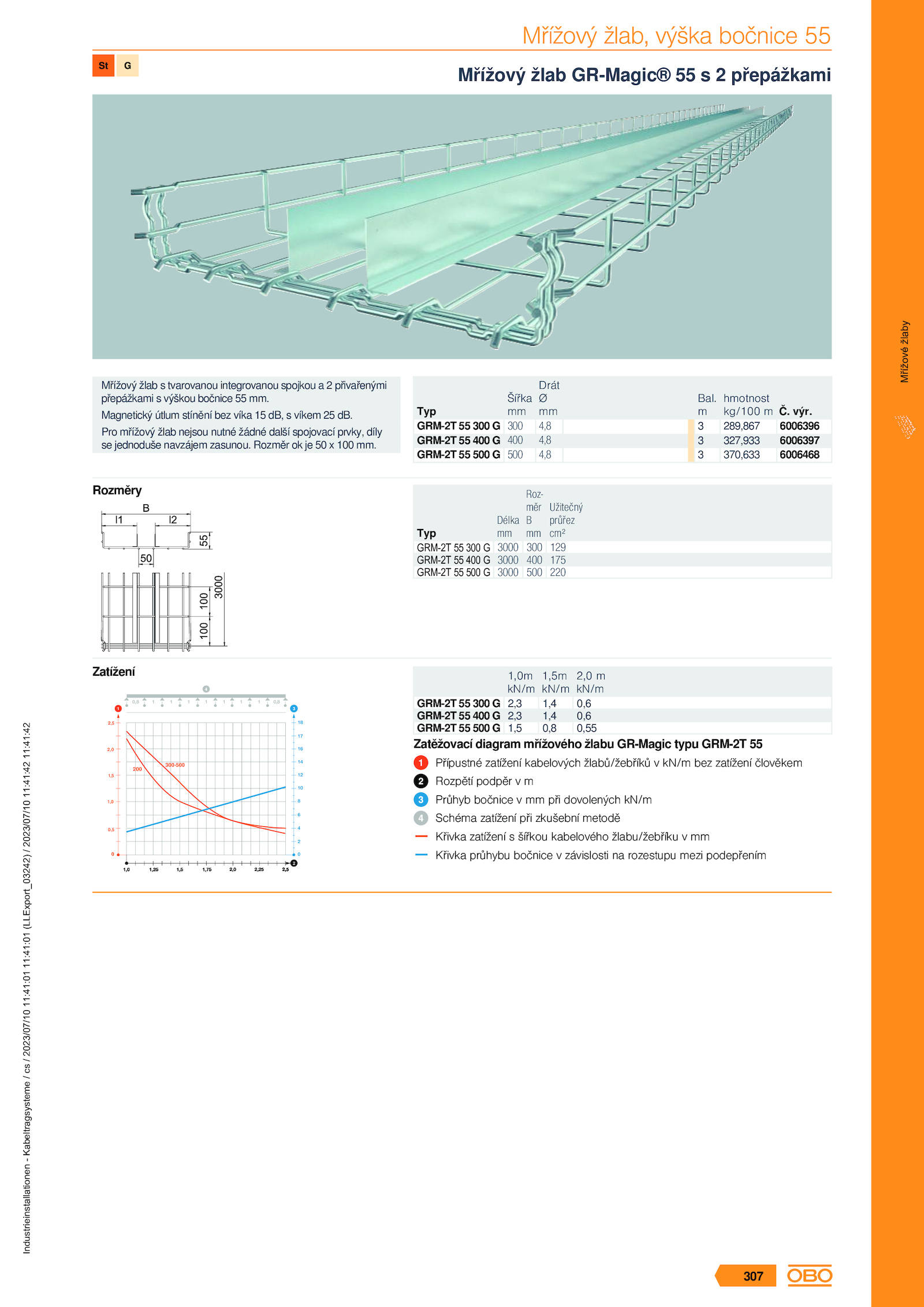

Mřížový žlab, výška bočnice 55
Mřížový žlab GR-Magic® přepážkami
Mřížový žlab tvarovanou integrovanou spojkou přivařenými
přepážkami výškou bočnice mm.
Pro mřížový žlab nejsou nutné žádné další spojovací prvky, díly
se jednoduše navzájem zasunou.
300 4,8
400 4,8
500 4,8
Typ
GRM-2T 300 G
GRM-2T 400 G
GRM-2T 500 G
Šířka
mm
Drát
Ø
mm výr.
Magnetický útlum stínění bez víka dB, víkem dB. Rozměr 100 mm.
m
3
3
3
hmotnost
kg/100 m
289,867
327,933
370,633
Rozměry
3000 300 129
3000 400 175
3000 500 220
Typ
GRM-2T 300 G
GRM-2T 400 G
GRM-2T 500 G
Délka
mm
Roz-
měr
B
mm
Užitečný
průřez
cm²
Zatížení
2
300-500
0
12
2
4
6
8
10
200
1 3
0,8 1
1
1 1
1
4
1 0,8
1
14
16
17
18
0,5
1,0
1,5
2,0
2,5
2,3 1,4 0,6
2,3 1,4 0,6
1,5 0,8 0,55
Typ
GRM-2T 300 G
GRM-2T 400 G
GRM-2T 500 G
1,0m
kN/m
1,5m
kN/m
2,0 m
kN/m
Zatěžovací diagram mřížového žlabu GR-Magic typu GRM-2T 55
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
