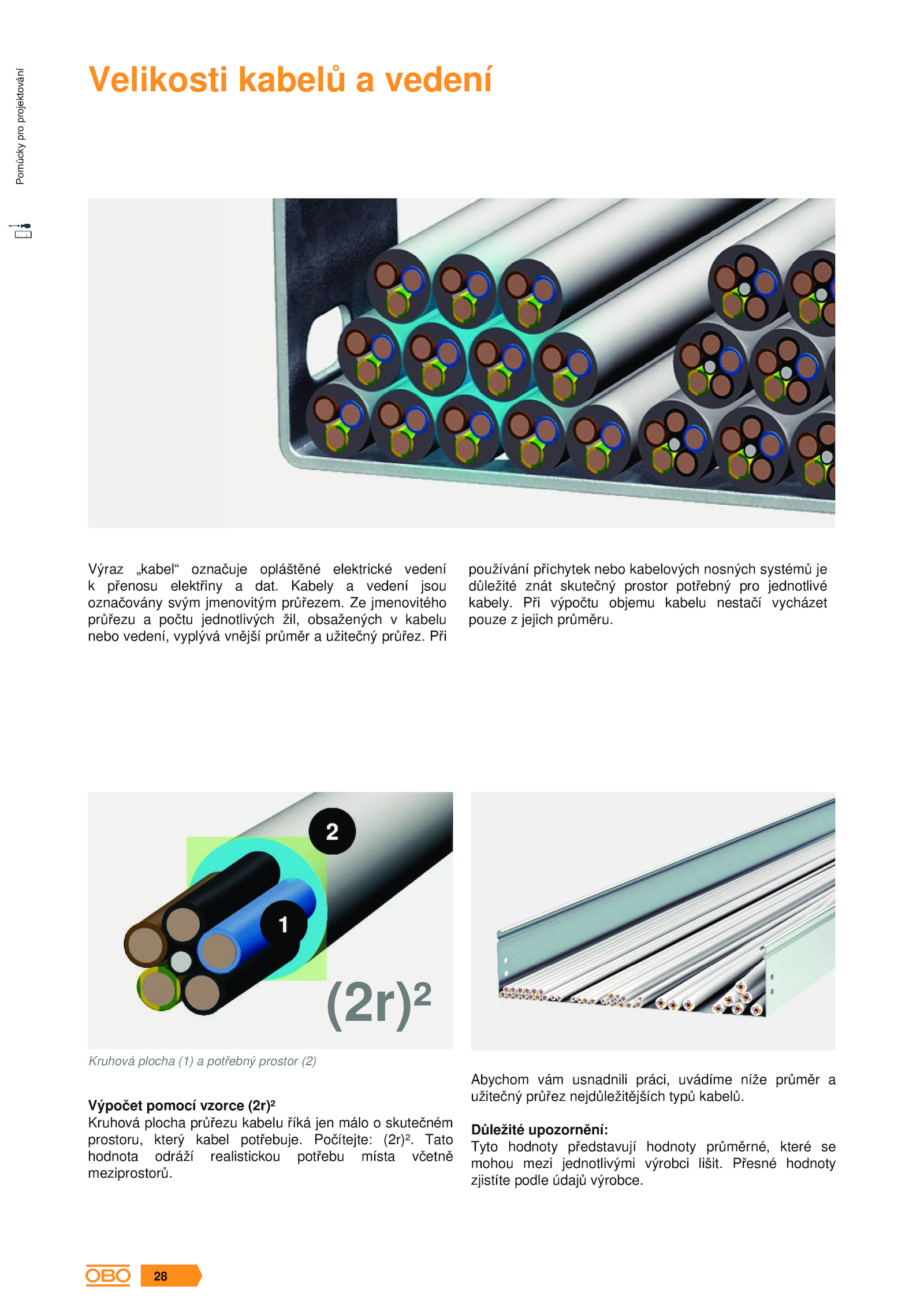

Kabely vedení jsou označovány svým jmenovitým průřezem. Počítejte: (2r)². Tato hodnota odráží realistickou potřebu místa včetně meziprostorů. Přesné hodnoty zjistíte podle údajů výrobce. Při výpočtu objemu kabelu nestačí vycházet pouze jejich průměru. jmenovitého průřezu počtu jednotlivých žil, obsažených kabelu nebo vedení, vyplývá vnější průměr užitečný průřez. (2r)² Kruhová plocha (1) potřebný prostor (2) Výpočet pomocí vzorce (2r)² Kruhová plocha průřezu kabelu říká jen málo skutečném prostoru, který kabel potřebuje. Důležité upozornění: Tyto hodnoty představují hodnoty průměrné, které se mohou mezi jednotlivými výrobci lišit. Při používání příchytek nebo kabelových nosných systémů je důležité znát skutečný prostor potřebný pro jednotlivé kabely. Pomůcky pro projektování 28 .Velikosti kabelů vedení Výraz „kabel“ označuje opláštěné elektrické vedení k přenosu elektřiny dat. Abychom vám usnadnili práci, uvádíme níže průměr a užitečný průřez nejdůležitějších typů kabelů
