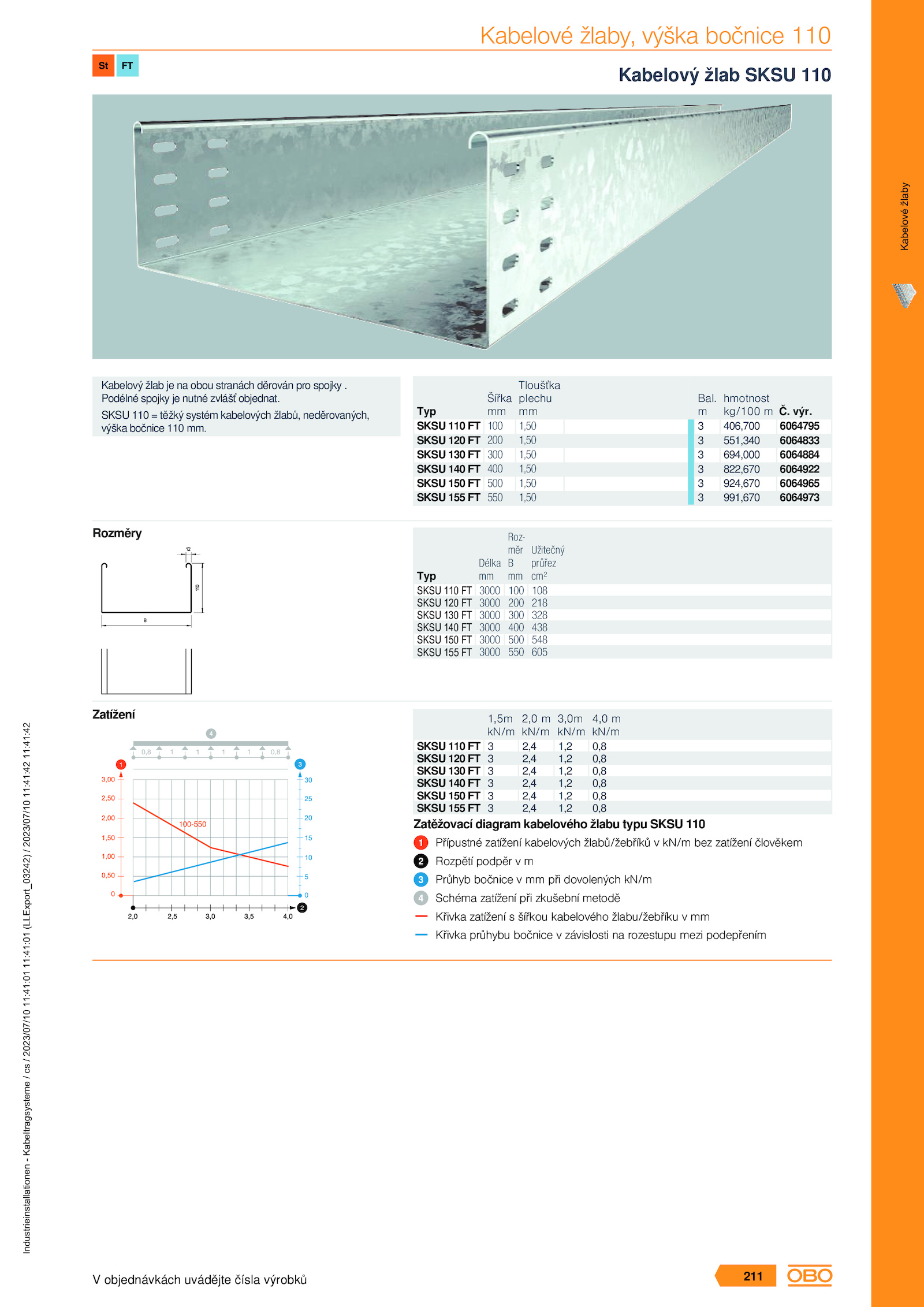

Kabelové žlaby, výška bočnice 110
Kabelový žlab SKSU 110
Kabelový žlab obou stranách děrován pro spojky .
SKSU 110 těžký systém kabelových žlabů, neděrovaných,
výška bočnice 110 mm.
m
3
3
3
3
3
3
hmotnost
kg/100 m
406,700
551,340
694,000
822,670
924,670
991,670
Rozměry
3000 100 108
3000 200 218
3000 300 328
3000 400 438
3000 500 548
3000 550 605
Typ
SKSU 110 FT
SKSU 120 FT
SKSU 130 FT
SKSU 140 FT
SKSU 150 FT
SKSU 155 FT
Délka
mm
Roz-
měr
B
mm
Užitečný
průřez
cm²
Zatížení
3 2,4 1,2 0,8
3 2,4 1,2 0,8
3 2,4 1,2 0,8
3 2,4 1,2 0,8
3 2,4 1,2 0,8
3 2,4 1,2 0,8
Typ
SKSU 110 FT
SKSU 120 FT
SKSU 130 FT
SKSU 140 FT
SKSU 150 FT
SKSU 155 FT
1,5m
kN/m
2,0 m
kN/m
3,0m
kN/m
4,0 m
kN/m
Zatěžovací diagram kabelového žlabu typu SKSU 110
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Industrieinstallationen
-
Kabeltragsysteme
/
cs
/
2023/07/10
11:41:01
11:41:01
(LLExport_03242)
/
2023/07/10
11:41:42
11:41:42
V objednávkách uvádějte čísla výrobků
Kabelové
žlaby
211
. 100 1,50
200 1,50
300 1,50
400 1,50
500 1,50
550 1,50
Typ
SKSU 110 FT
SKSU 120 FT
SKSU 130 FT
SKSU 140 FT
SKSU 150 FT
SKSU 155 FT
Šířka
mm
Tloušťka
plechu
mm výr.
Podélné spojky nutné zvlášť objednat.
6064795
6064833
6064884
6064922
6064965
6064973
