Kabelové žlaby, výška bočnice 110

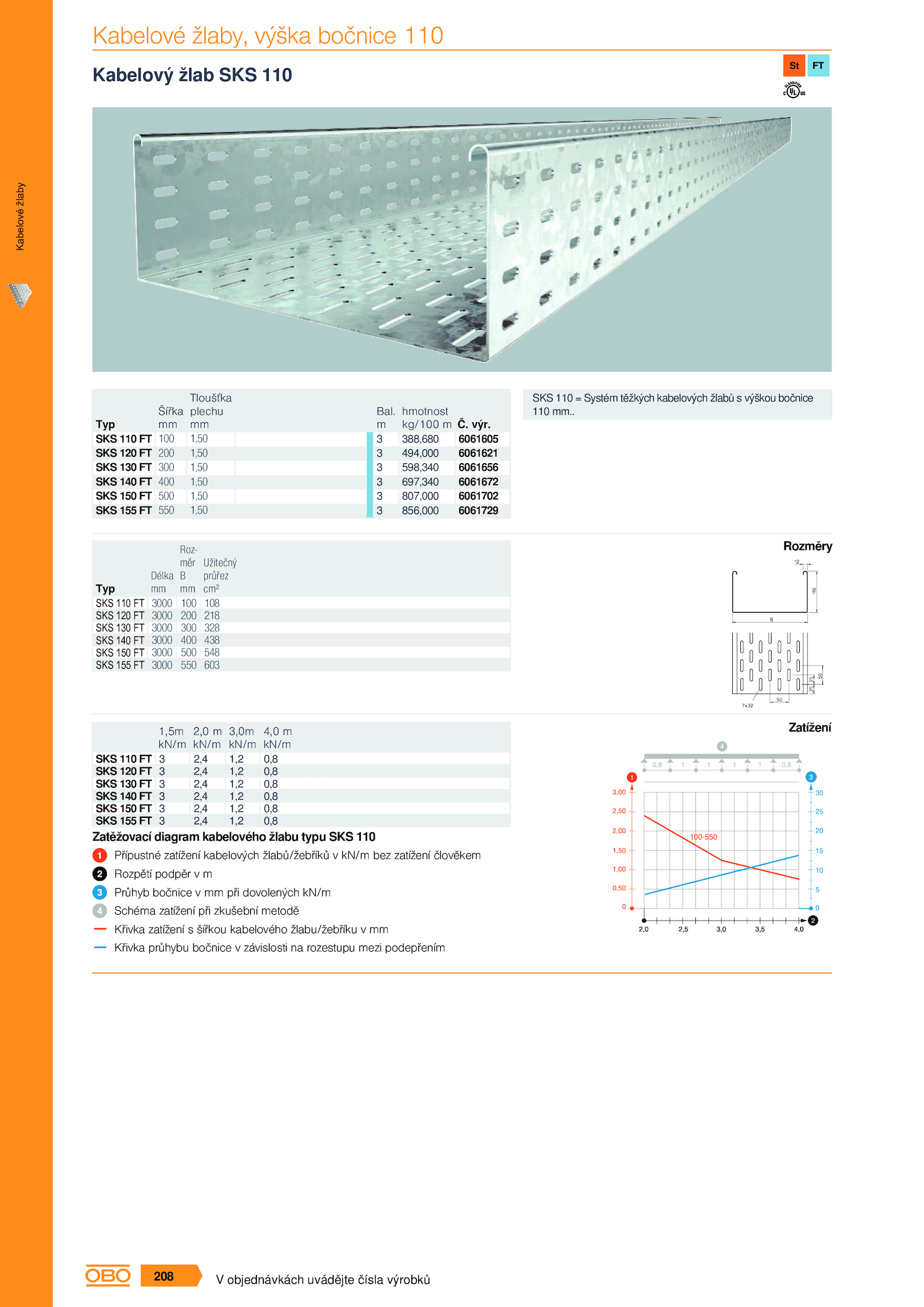

Kabelový žlab SKS 110
100 1,50
200 1,50
300 1,50
400 1,50
500 1,50
550 1,50
Typ
SKS 110 FT
SKS 120 FT
SKS 130 FT
SKS 140 FT
SKS 150 FT
SKS 155 FT
Šířka
mm
Tloušťka
plechu
mm výr.
3000 100 108
3000 200 218
3000 300 328
3000 400 438
3000 500 548
3000 550 603
Typ
SKS 110 FT
SKS 120 FT
SKS 130 FT
SKS 140 FT
SKS 150 FT
SKS 155 FT
Délka
mm
Roz-
měr
B
mm
Užitečný
průřez
cm²
Rozměry
3 2,4 1,2 0,8
3 2,4 1,2 0,8
3 2,4 1,2 0,8
3 2,4 1,2 0,8
3 2,4 1,2 0,8
3 2,4 1,2 0,8
Typ
SKS 110 FT
SKS 120 FT
SKS 130 FT
SKS 140 FT
SKS 150 FT
SKS 155 FT
1,5m
kN/m
2,0 m
kN/m
3,0m
kN/m
4,0 m
kN/m
Zatěžovací diagram kabelového žlabu typu SKS 110
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Zatížení
V objednávkách uvádějte čísla výrobků
Kabelové
žlaby
208
.
6061605
6061621
6061656
6061672
6061702
6061729
Bal..
m
3
3
3
3
3
3
hmotnost
kg/100 m
388,680
494,000
598,340
697,340
807,000
856,000
SKS 110 Systém těžkých kabelových žlabů výškou bočnice
110 mm
