Poznámky redaktora
100 1,00
150 1,00
200 1,00
300 1,00
400 1,00
500 1,00
600 1,00
Typ
MKSMU 110 FT
MKSMU 115 FT
MKSMU 120 FT
MKSMU 130 FT
MKSMU 140 FT
MKSMU 150 FT
MKSMU 160 FT
Šířka
mm
Tloušťka
plechu
mm výr.
6059399
6059401
6059403
6059405
6059407
6059409
6059411
Bal. Užitečná délka kabelového žlabu činí 000 mm.Kabelové žlaby, výška bočnice 110

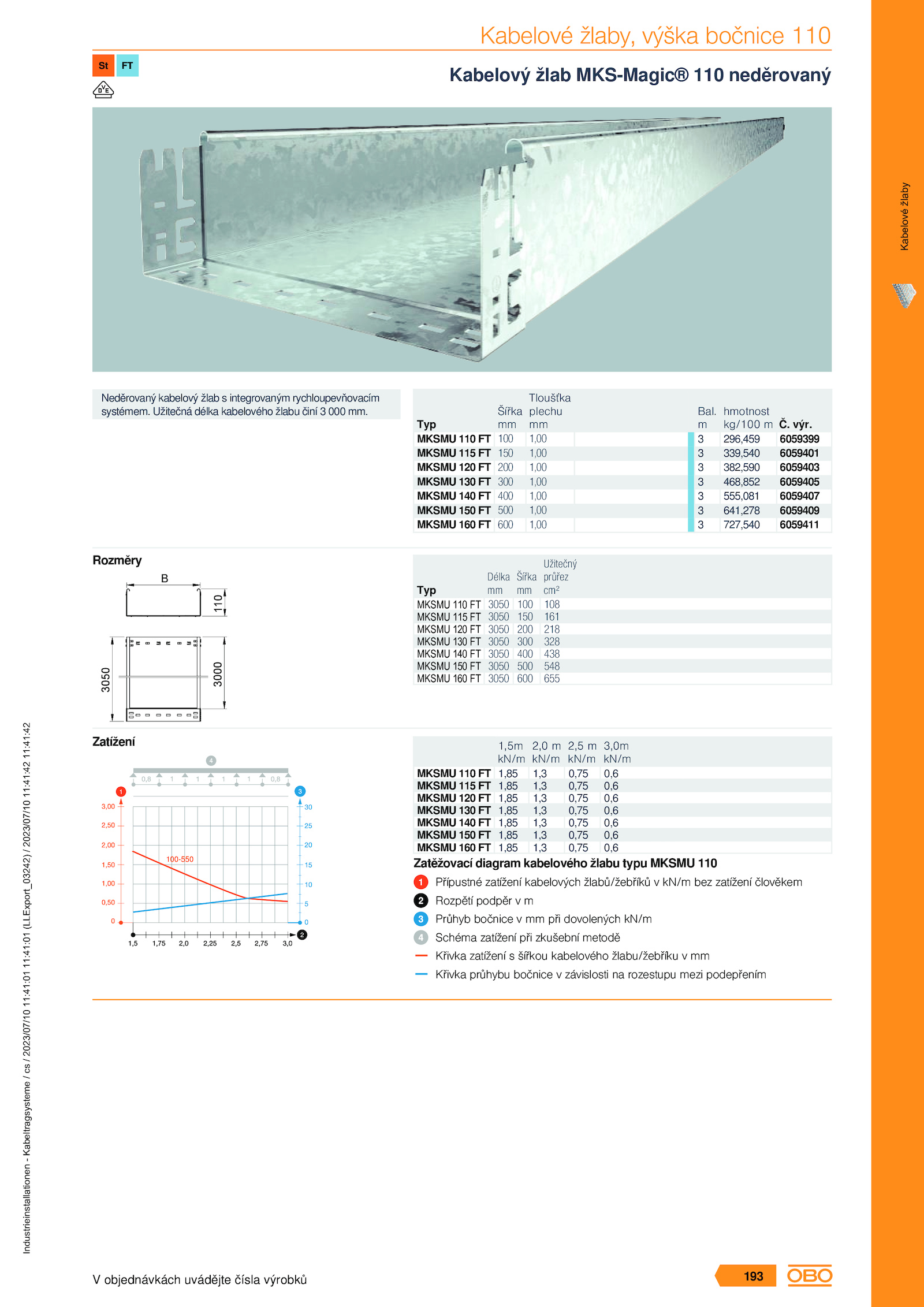

Kabelový žlab MKS-Magic® 110 neděrovaný
Neděrovaný kabelový žlab integrovaným rychloupevňovacím
systémem.
m
3
3
3
3
3
3
3
hmotnost
kg/100 m
296,459
339,540
382,590
468,852
555,081
641,278
727,540
Rozměry
B
110
3050
3000
3050 100 108
3050 150 161
3050 200 218
3050 300 328
3050 400 438
3050 500 548
3050 600 655
Typ
MKSMU 110 FT
MKSMU 115 FT
MKSMU 120 FT
MKSMU 130 FT
MKSMU 140 FT
MKSMU 150 FT
MKSMU 160 FT
Délka
mm
Šířka
mm
Užitečný
průřez
cm²
Zatížení
1,85 1,3 0,75 0,6
1,85 1,3 0,75 0,6
1,85 1,3 0,75 0,6
1,85 1,3 0,75 0,6
1,85 1,3 0,75 0,6
1,85 1,3 0,75 0,6
1,85 1,3 0,75 0,6
Typ
MKSMU 110 FT
MKSMU 115 FT
MKSMU 120 FT
MKSMU 130 FT
MKSMU 140 FT
MKSMU 150 FT
MKSMU 160 FT
1,5m
kN/m
2,0 m
kN/m
2,5 m
kN/m
3,0m
kN/m
Zatěžovací diagram kabelového žlabu typu MKSMU 110
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Industrieinstallationen
-
Kabeltragsysteme
/
cs
/
2023/07/10
11:41:01
11:41:01
(LLExport_03242)
/
2023/07/10
11:41:42
11:41:42
V objednávkách uvádějte čísla výrobků
Kabelové
žlaby
193
