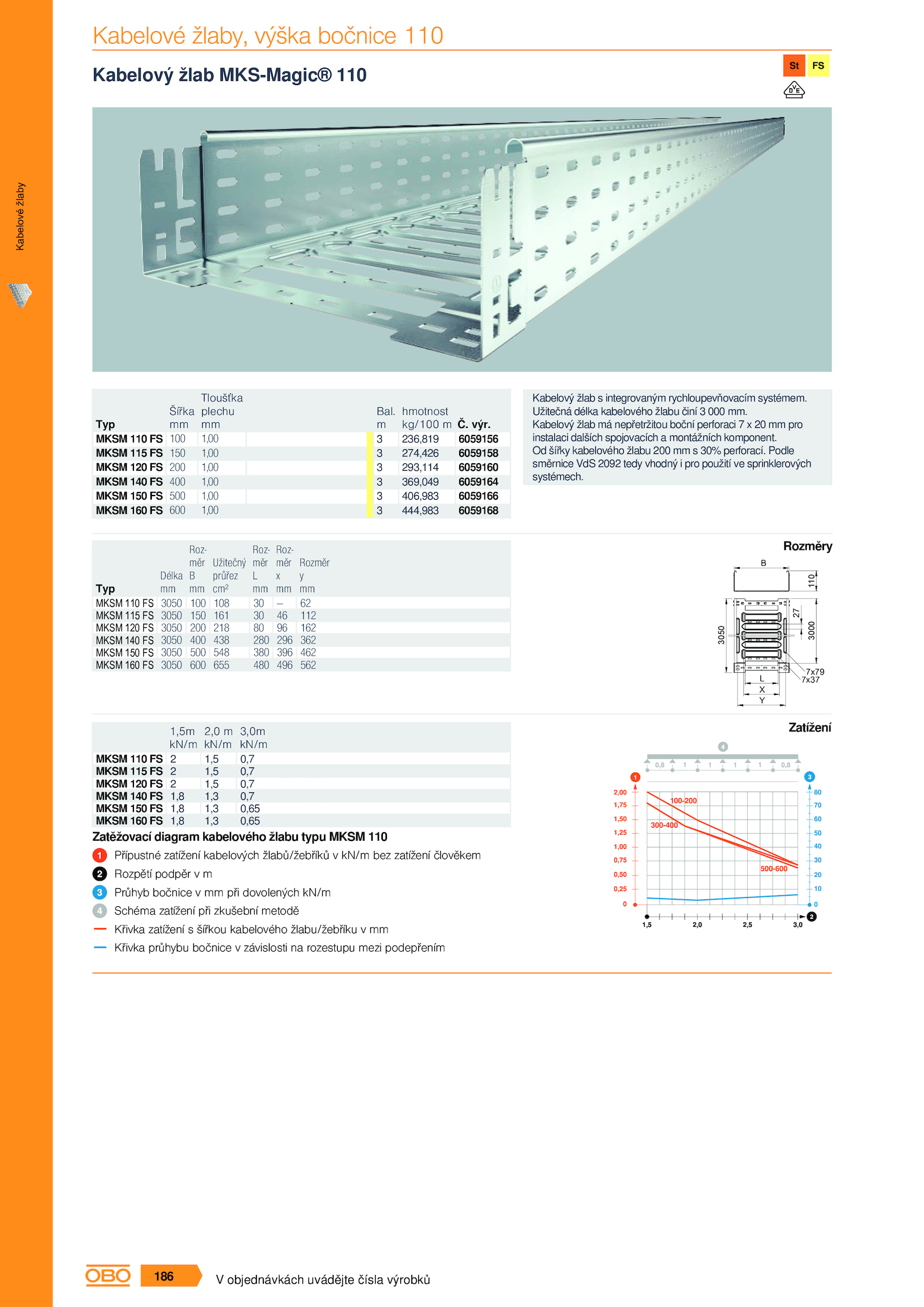

Kabelové žlaby, výška bočnice 110
Kabelový žlab MKS-Magic® 110
100 1,00
150 1,00
200 1,00
400 1,00
500 1,00
600 1,00
Typ
MKSM 110 FS
MKSM 115 FS
MKSM 120 FS
MKSM 140 FS
MKSM 150 FS
MKSM 160 FS
Šířka
mm
Tloušťka
plechu
mm výr.
Kabelový žlab nepřetržitou boční perforaci pro
instalaci dalších spojovacích montážních komponent. Podle
směrnice VdS 2092 tedy vhodný pro použití sprinklerových
systémech.
6059156
6059158
6059160
6059164
6059166
6059168
Bal.
m
3
3
3
3
3
3
hmotnost
kg/100 m
236,819
274,426
293,114
369,049
406,983
444,983
Kabelový žlab integrovaným rychloupevňovacím systémem.
Užitečná délka kabelového žlabu činí 000 mm.
3050 100 108 62
3050 150 161 112
3050 200 218 162
3050 400 438 280 296 362
3050 500 548 380 396 462
3050 600 655 480 496 562
Typ
MKSM 110 FS
MKSM 115 FS
MKSM 120 FS
MKSM 140 FS
MKSM 150 FS
MKSM 160 FS
Délka
mm
Roz-
měr
B
mm
Užitečný
průřez
cm²
Roz-
měr
L
mm
Roz-
měr
x
mm
Rozměr
y
mm
Rozměry
7x37
7x79
3050
X
Y
L
3000
27
B
110
2 1,5 0,7
2 1,5 0,7
2 1,5 0,7
1,8 1,3 0,7
1,8 1,3 0,65
1,8 1,3 0,65
Typ
MKSM 110 FS
MKSM 115 FS
MKSM 120 FS
MKSM 140 FS
MKSM 150 FS
MKSM 160 FS
1,5m
kN/m
2,0 m
kN/m
3,0m
kN/m
Zatěžovací diagram kabelového žlabu typu MKSM 110
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Zatížení
V objednávkách uvádějte čísla výrobků
Kabelové
žlaby
186
.
Od šířky kabelového žlabu 200 30% perforací
