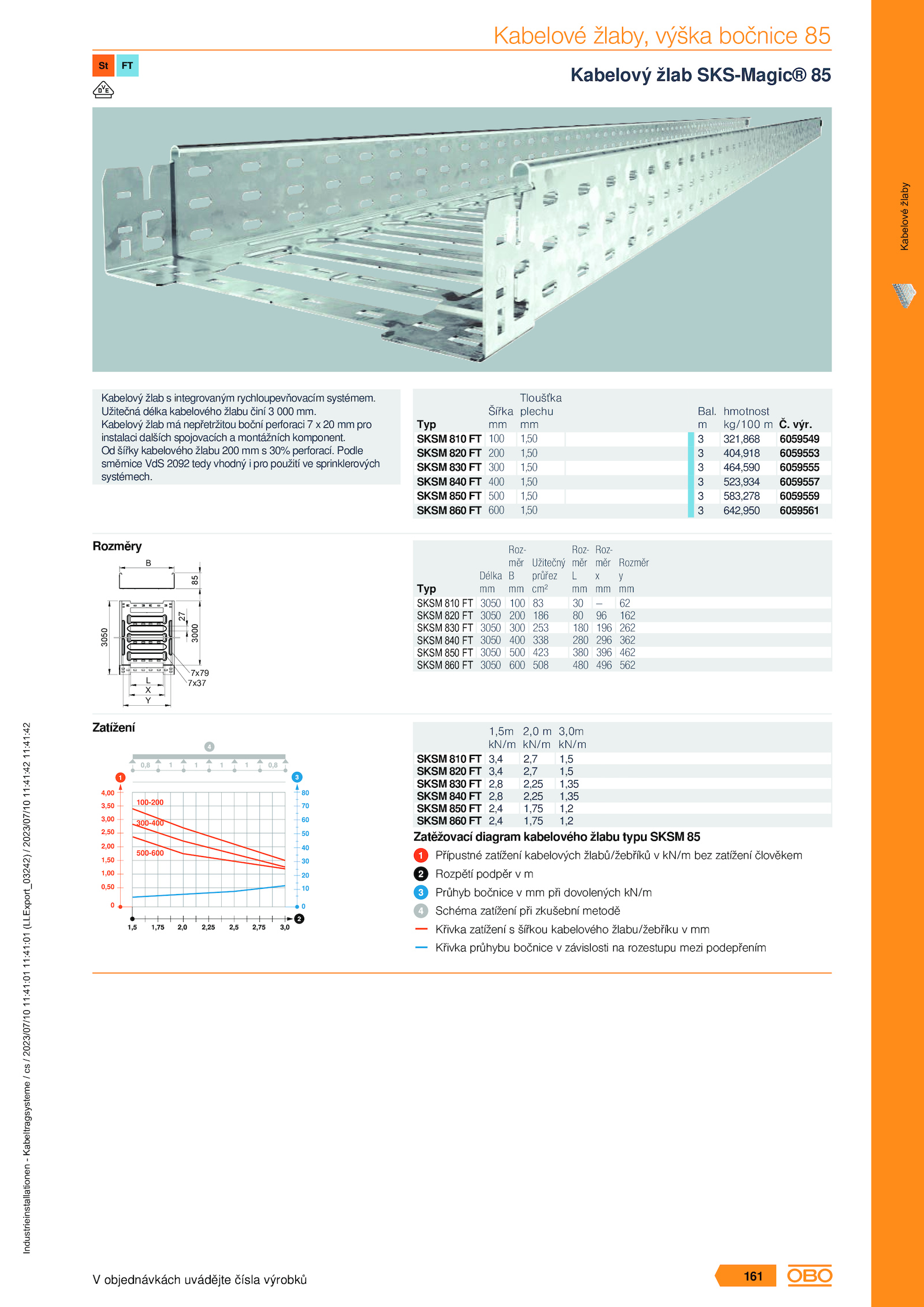

Užitečná délka kabelového žlabu činí 000 mm. Podle směrnice VdS 2092 tedy vhodný pro použití sprinklerových systémech. Kabelový žlab nepřetržitou boční perforaci pro instalaci dalších spojovacích montážních komponent.Kabelové žlaby, výška bočnice 85 Kabelový žlab SKS-Magic® 85 Kabelový žlab integrovaným rychloupevňovacím systémem. 100 1,50 200 1,50 300 1,50 400 1,50 500 1,50 600 1,50 Typ SKSM 810 FT SKSM 820 FT SKSM 830 FT SKSM 840 FT SKSM 850 FT SKSM 860 FT Šířka mm Tloušťka plechu mm výr. m 3 3 3 3 3 3 hmotnost kg/100 m 321,868 404,918 464,590 523,934 583,278 642,950 Rozměry B 85 7x37 7x79 3050 L Y 3000 X 27 3050 100 62 3050 200 186 162 3050 300 253 180 196 262 3050 400 338 280 296 362 3050 500 423 380 396 462 3050 600 508 480 496 562 Typ SKSM 810 FT SKSM 820 FT SKSM 830 FT SKSM 840 FT SKSM 850 FT SKSM 860 FT Délka mm Roz- měr B mm Užitečný průřez cm² Roz- měr L mm Roz- měr x mm Rozměr y mm Zatížení 3,4 2,7 1,5 3,4 2,7 1,5 2,8 2,25 1,35 2,8 2,25 1,35 2,4 1,75 1,2 2,4 1,75 1,2 Typ SKSM 810 FT SKSM 820 FT SKSM 830 FT SKSM 840 FT SKSM 850 FT SKSM 860 FT 1,5m kN/m 2,0 m kN/m 3,0m kN/m Zatěžovací diagram kabelového žlabu typu SKSM 85 Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem Rozpětí podpěr m Průhyb bočnice při dovolených kN/m Schéma zatížení při zkušební metodě Křivka zatížení šířkou kabelového žlabu/žebříku mm Křivka průhybu bočnice závislosti rozestupu mezi podepřením Industrieinstallationen - Kabeltragsysteme / cs / 2023/07/10 11:41:01 11:41:01 (LLExport_03242) / 2023/07/10 11:41:42 11:41:42 V objednávkách uvádějte čísla výrobků Kabelové žlaby 161 . 6059549 6059553 6059555 6059557 6059559 6059561 Bal. Od šířky kabelového žlabu 200 30% perforací
