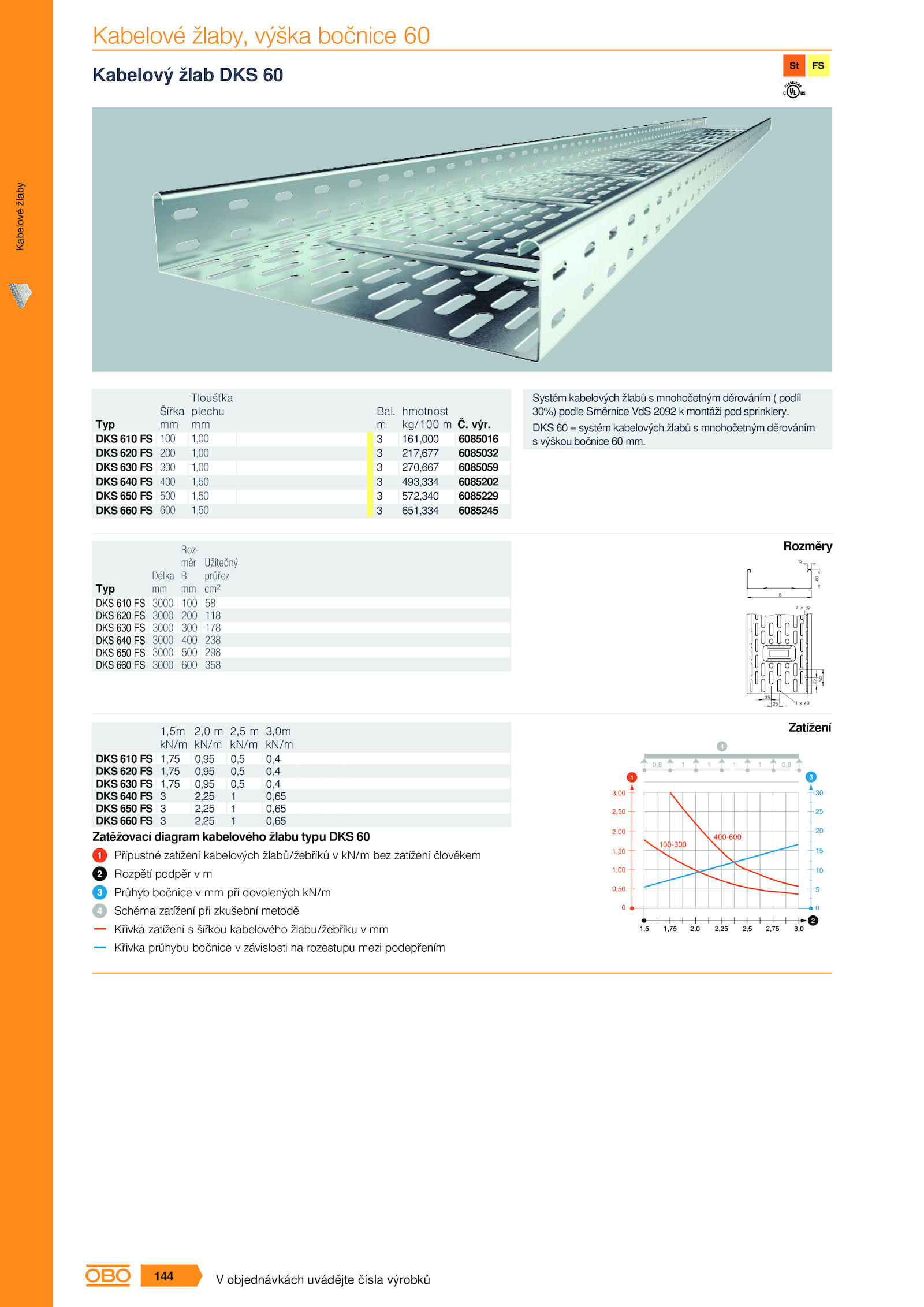

Kabelové žlaby, výška bočnice 60
Kabelový žlab DKS 60
100 1,00
200 1,00
300 1,00
400 1,50
500 1,50
600 1,50
Typ
DKS 610 FS
DKS 620 FS
DKS 630 FS
DKS 640 FS
DKS 650 FS
DKS 660 FS
Šířka
mm
Tloušťka
plechu
mm výr.
3000 100 58
3000 200 118
3000 300 178
3000 400 238
3000 500 298
3000 600 358
Typ
DKS 610 FS
DKS 620 FS
DKS 630 FS
DKS 640 FS
DKS 650 FS
DKS 660 FS
Délka
mm
Roz-
měr
B
mm
Užitečný
průřez
cm²
Rozměry
1,75 0,95 0,5 0,4
1,75 0,95 0,5 0,4
1,75 0,95 0,5 0,4
3 2,25 0,65
3 2,25 0,65
3 2,25 0,65
Typ
DKS 610 FS
DKS 620 FS
DKS 630 FS
DKS 640 FS
DKS 650 FS
DKS 660 FS
1,5m
kN/m
2,0 m
kN/m
2,5 m
kN/m
3,0m
kN/m
Zatěžovací diagram kabelového žlabu typu DKS 60
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Zatížení
V objednávkách uvádějte čísla výrobků
Kabelové
žlaby
144
.
6085016
6085032
6085059
6085202
6085229
6085245
Bal.
m
3
3
3
3
3
3
hmotnost
kg/100 m
161,000
217,677
270,667
493,334
572,340
651,334
Systém kabelových žlabů mnohočetným děrováním podíl
30%) podle Směrnice VdS 2092 montáži pod sprinklery.
DKS systém kabelových žlabů mnohočetným děrováním
s výškou bočnice mm
