Poznámky redaktora
Kabelové žlaby, výška bočnice 60

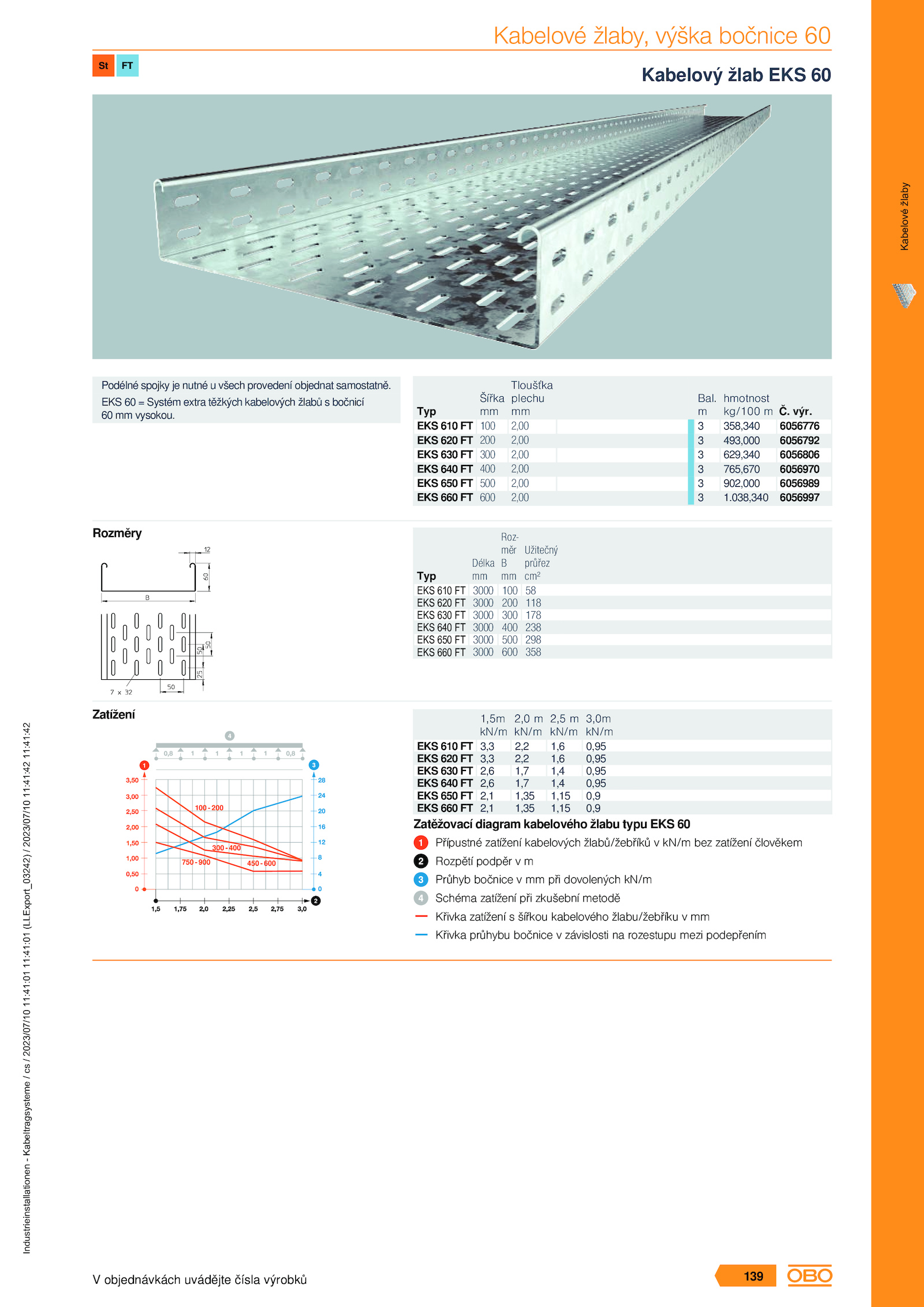

Kabelový žlab EKS 60
Podélné spojky nutné všech provedení objednat samostatně.
EKS Systém extra těžkých kabelových žlabů bočnicí
60 vysokou.
m
3
3
3
3
3
3
hmotnost
kg/100 m
358,340
493,000
629,340
765,670
902,000
1.
6056776
6056792
6056806
6056970
6056989
6056997
Bal.
100 2,00
200 2,00
300 2,00
400 2,00
500 2,00
600 2,00
Typ
EKS 610 FT
EKS 620 FT
EKS 630 FT
EKS 640 FT
EKS 650 FT
EKS 660 FT
Šířka
mm
Tloušťka
plechu
mm výr.038,340
Rozměry
3000 100 58
3000 200 118
3000 300 178
3000 400 238
3000 500 298
3000 600 358
Typ
EKS 610 FT
EKS 620 FT
EKS 630 FT
EKS 640 FT
EKS 650 FT
EKS 660 FT
Délka
mm
Roz-
měr
B
mm
Užitečný
průřez
cm²
Zatížení
3,3 2,2 1,6 0,95
3,3 2,2 1,6 0,95
2,6 1,7 1,4 0,95
2,6 1,7 1,4 0,95
2,1 1,35 1,15 0,9
2,1 1,35 1,15 0,9
Typ
EKS 610 FT
EKS 620 FT
EKS 630 FT
EKS 640 FT
EKS 650 FT
EKS 660 FT
1,5m
kN/m
2,0 m
kN/m
2,5 m
kN/m
3,0m
kN/m
Zatěžovací diagram kabelového žlabu typu EKS 60
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Industrieinstallationen
-
Kabeltragsysteme
/
cs
/
2023/07/10
11:41:01
11:41:01
(LLExport_03242)
/
2023/07/10
11:41:42
11:41:42
V objednávkách uvádějte čísla výrobků
Kabelové
žlaby
139
