Kloubový oblouk montuje
pomocí kloubových spojek kabelovému
žlabu.
Bezšroubová montáž víka
Neděrovaná víka montují pomocí spon víka
typu DRLU.
Montáž kloubového oblouku svislého,
stoupajícího
Kloubový oblouk svislý stoupací pro překlenutí
výškových rozdílů. Pře-
pážku lze snadno vést přes místo styku bez
použití šroubů propojit pomocí přepážkové
spojky TSGV. Prvek klou-
bového oblouku spojuje pomocí kloubových
spojek kabelovým žlabem.
Montáž vestavného odbočného dílu (šířka 100
- 300 mm)
Při montáži vestavného odbočného dílu se
vyřízne bočnice kabelového žlabu vsune a
zašroubuje odbočný díl.
Oblouk 90° (stoupající/klesající)
Oblouk 90° stoupajícím nebo klesajícím
provedení pro zhotovení jednoduchých svislých
změn směru. Spony víka nejprve upevňují
k hraně víka, pak víkem naklapávají na
bočnici kabelového žlabu.
Montáž kloubového oblouku svislého,
klesajícího
Kloubový oblouk svislý klesající pro překlenutí
výškových rozdílů.
Montáž vestavného odbočného dílu svisle
Svislá montáž vestavného odbočného dílu jako
odbočení podélné.
Montáž vestavného odbočného dílu (šířka 400
- 600 mm)
Při montáži vestavného odbočného dílu se
vyřízne bočnice kabelového žlabu vsune a

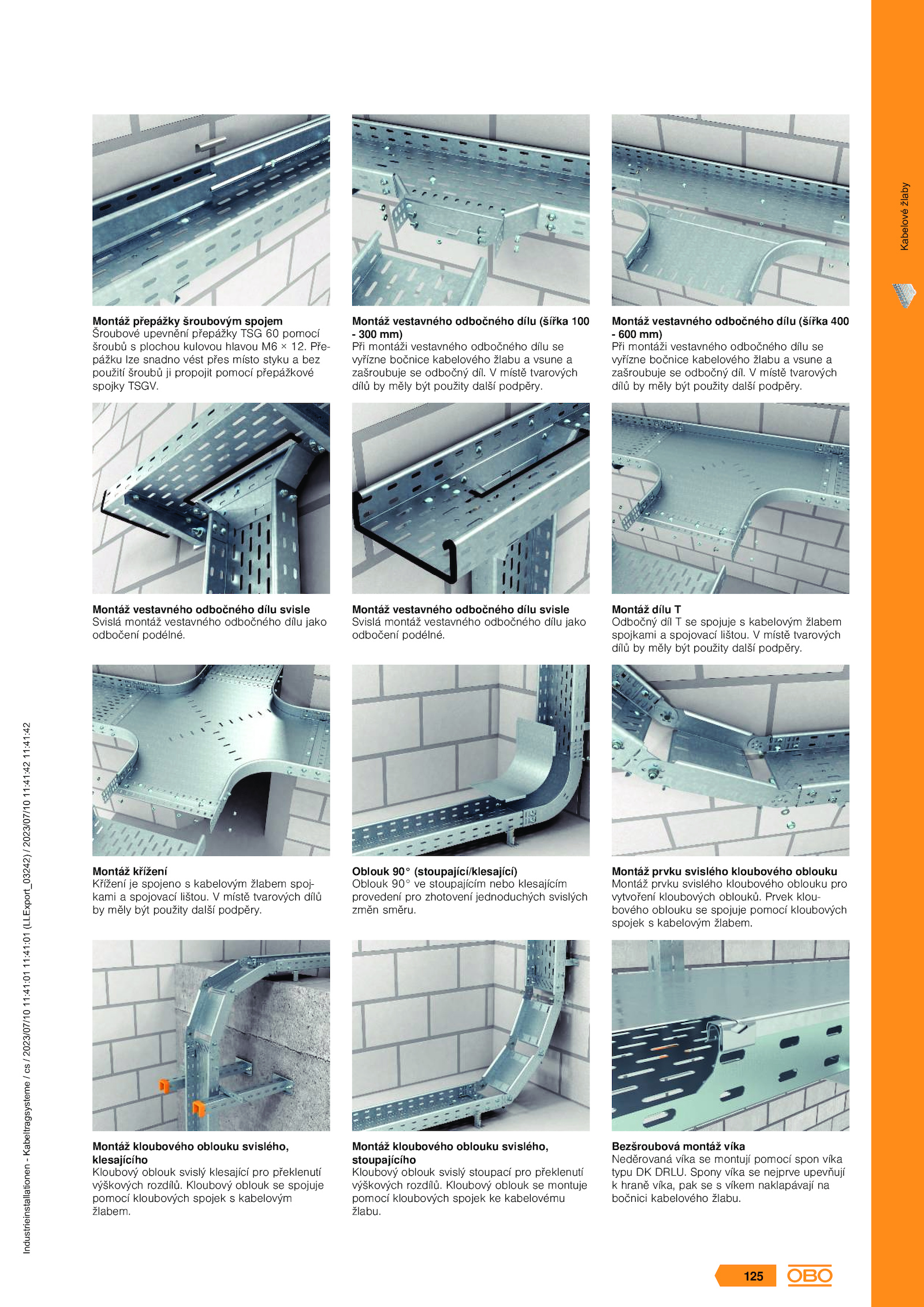

zašroubuje odbočný díl.Montáž přepážky šroubovým spojem
Šroubové upevnění přepážky TSG pomocí
šroubů plochou kulovou hlavou 12. místě tvarových
dílů měly být použity další podpěry.
Montáž dílu T
Odbočný díl spojuje kabelovým žlabem
spojkami spojovací lištou.
Montáž křížení
Křížení spojeno kabelovým žlabem spoj-
kami spojovací lištou. místě tvarových dílů
by měly být použity další podpěry.
Montáž vestavného odbočného dílu svisle
Svislá montáž vestavného odbočného dílu jako
odbočení podélné. místě tvarových
dílů měly být použity další podpěry.
Industrieinstallationen
-
Kabeltragsysteme
/
cs
/
2023/07/10
11:41:01
11:41:01
(LLExport_03242)
/
2023/07/10
11:41:42
11:41:42
Kabelové
žlaby
125
. Kloubový oblouk spojuje
pomocí kloubových spojek kabelovým
žlabem. místě tvarových
dílů měly být použity další podpěry.
Montáž prvku svislého kloubového oblouku
Montáž prvku svislého kloubového oblouku pro
vytvoření kloubových oblouků
