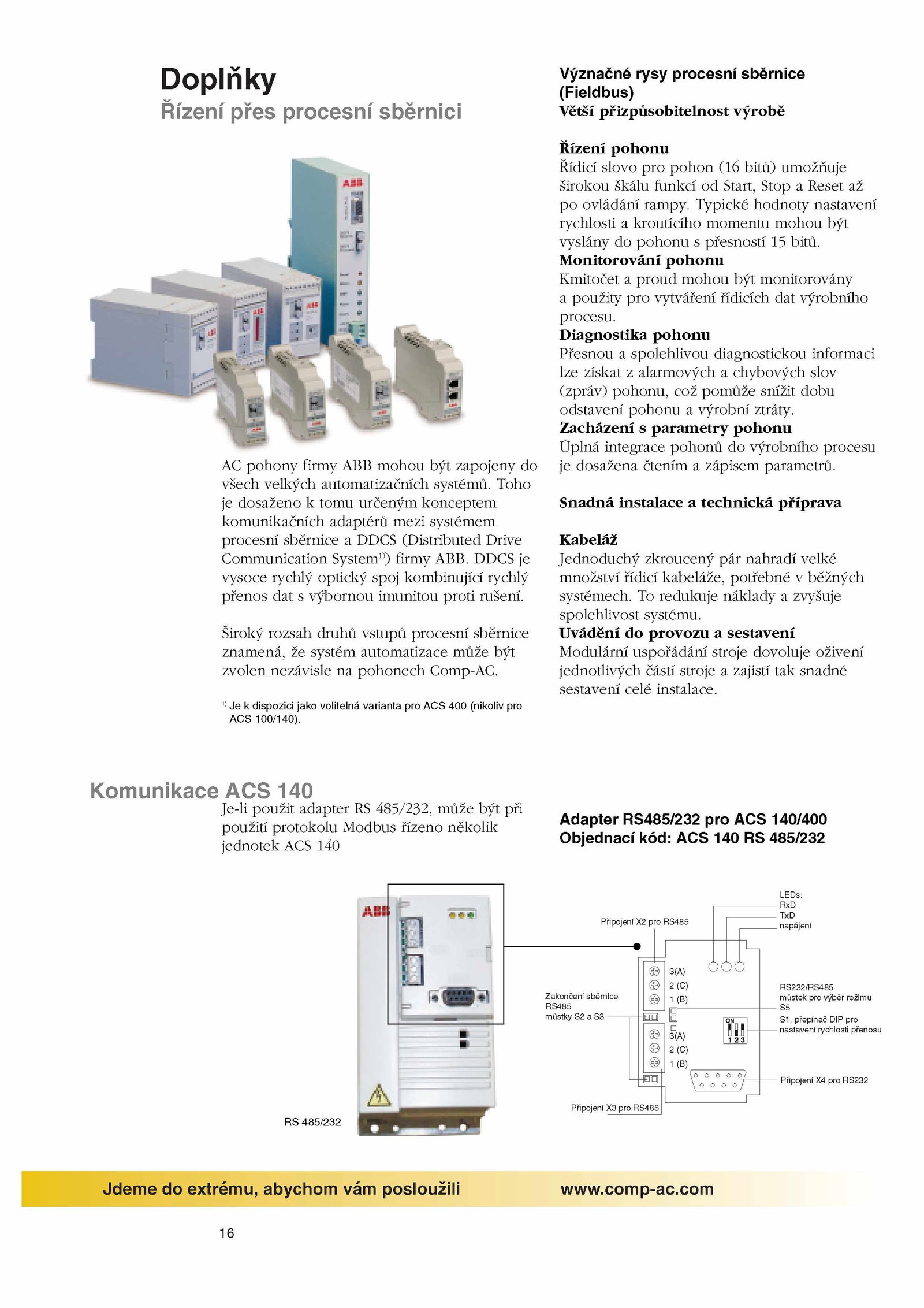

Komunikace ACS 140
Je-li použit adapter 485/232, může být při
použití protokolu Modbus řízeno několik
jednotek ACS 140
Adapter RS485/232 pro ACS 140/400
Objednací kód: ACS 140 485/232
RS 485/232
Připojení pro RS485
•
Zakončení sběrnice
RS485
můstky ------
3(A)
2 (C)
1 (B)
UÔO
— En
Připojení pro RS485
3(A)
2 (C)
1 (B)
Bflfl1 3
\0 OOO0/
LEDs:
- RxD
- TxD
_ napájení
RS232/RS485
můstek pro výběr režimu
- S5
S1, přepínač DIP pro
- nastavení rychlosti přenosu
- Připojení pro RS232
Jdeme extrému, abychom vám posloužili www.Doplňky
Řízení pres procesní sběrnici
Význačné rysy procesní sběrnice
(Fieldbus)
Vetší přizpůsobitelnost výrobě
AI#
Ï
E
AC pohony firmy ABB mohou být zapojeny do
všech velkých automatizačních systémů.
Široký rozsah druhů vstupů procesní sběrnice
znamená, systém automatizace může být
zvolen nezávisle pohonech Comp-AC.
Zacházení parametry pohonu
Úplná integrace pohonů výrobního procesu
je dosažena čtením zápisem parametrů.
1)Je dispozici jako volitelná varianta pro ACS 400 (nikoliv pro
ACS 100/140).
Řízení pohonu
Řídicí slovo pro pohon (16 bitů) umožňuje
širokou škálu funkcí Start, Stop Reset až
po ovládání rampy. DDCS je
vysoce rychlý optický spoj kombinující rychlý
přenos dat výbornou imunitou proti rušení.
Snadná instalace technická příprava
Kabeláž
Jednoduchý zkroucený pár nahradí velké
množství řídicí kabeláže, potřebné běžných
systémech. Toho
je dosaženo tomu určeným konceptem
komunikačních adaptérÛ mezi systémem
procesní sběrnice DDCS (Distributed Drive
Communication System0) firmy ABB.
Diagnostika pohonu
Přesnou spolehlivou diagnostickou informaci
lze získat alarmových chybových slov
(zpráv) pohonu, což pomůže snížit dobu
odstavení pohonu výrobní ztráty. Typické hodnoty nastavení
rychlosti kroutícího momentu mohou být
vyslány pohonu přesností bitů.
Monitorování pohonu
Kmitočet proud mohou být monitorovány
a použity pro vytváření řídicích dat výrobního
procesu.
Uvádění provozu sestavení
Modulární uspořádání stroje dovoluje oživení
jednotlivých částí stroje zajistí tak snadné
sestavení celé instalace. redukuje náklady zvyšuje
spolehlivost systému.com
16
