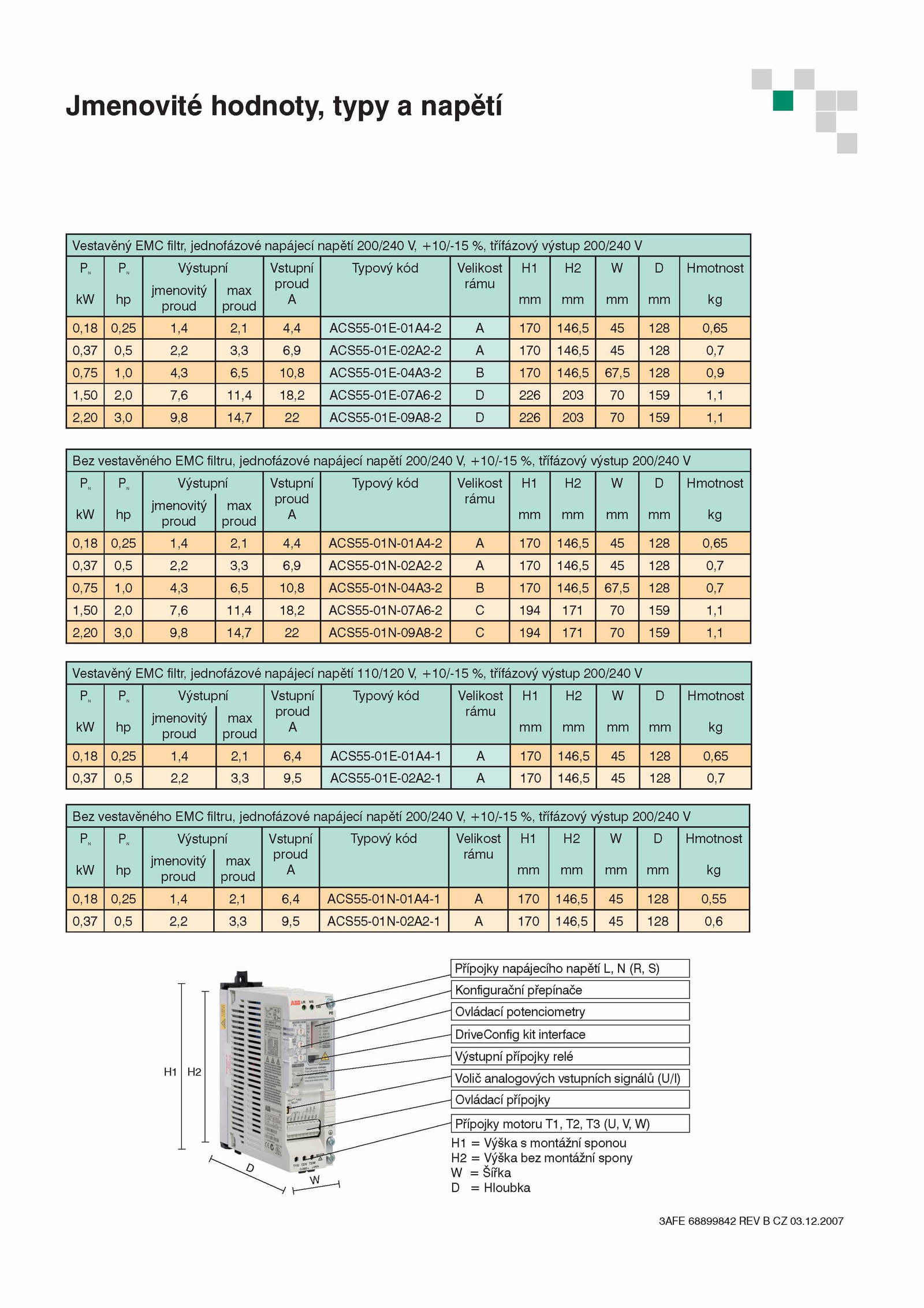

.Jmenovité hodnoty, typy napětí
Vestavěný EMC filtr, jednofázové napájecí napětí 200/240 +10/-15 třífázový výstup 200/240 V
P.
kW
P.
hp
Výstup
jm enovitý
proud
ní
max
proud
Vstupní
proud
A
Typový kód Velikost
rámu
H1
mm
H2
mm
W
mm
D
mm
H otnost
kg
0,18 0,25 1,4 2,1 4,4 ACS55-01N-01A4-2 170 146,5 128 0,65
0,37 0,5 2,2 3,3 6,9 ACS55-01N-02A2-2 170 146,5 128 0,7
0,75 1,0 4,3 6,5 10,8 ACS55-01N-04A3-2 170 146,5 67,5 128 0,7
1,50 2,0 7,6 11,4 18,2 ACS55-01N-07A6-2 194 171 159 1,1
2,20 3,0 9,8 14,7 ACS55-01N-09A8-2 194 171 159 1,1
Vestavěný EMC filtr, jednofázové napájecí napětí 110/120 +10/-15 třífázový výstup 200/240 V
PN
kW
PN
hp
Výstup
jm enovitý
proud
ní
max
proud
Vstupní
proud
A
Typový kód Velikost
rámu
H1
mm
H2
mm
W
mm
D
mm
H otnost
kg
0,18 0,25 1,4 2,1 6,4 ACS55-01E-01A4-1 170 146,5 128 0,65
0,37 0,5 2,2 3,3 9,5 ACS55-01E-02A2-1 170 146,5 128 0,7
Bez vestavěného EMC filtru, jednofázové napájecí napětí 200/240 +10/-15 třífázový výstup 200/240 V
PN
kW
PN
hp
Výstup
jm enovitý
proud
ní
max
proud
Vstupní
proud
A
Typový kód Velikost
rámu
H1
mm
H2
mm
W
mm
D
mm
H otnost
kg
0,18 0,25 1,4 2,1 6,4 ACS55-01N-01A4-1 170 146,5 128 0,55
0,37 0,5 2,2 3,3 9,5 ACS55-01N-02A2-1 170 146,5 128 0,6
H1 H2
Přípojky napájecího napětí (R, S)
Konfigurační přepínače
Ovládací potenciometry
DriveConfig kit interface
Výstupní přípojky relé
Volič analogových vstupních signálů (U/I)
Ovládací přípojky
Přípojky motoru T1, T2, (U, W)
H1 Výška montážní sponou
H2 Výška bez montážní spony
W Šířka
D Hloubka
3AFE 68899842 REV 03.
kW
P.
hp
Výstup
jm enovitý
proud
ní
max
proud
Vstupní
proud
A
Typový kód Velikost
rámu
H1
mm
H2
mm
W
mm
D
mm
H otnost
kg
0,18 0,25 1,4 2,1 4,4 ACS55-01E-01A4-2 170 146,5 128 0,65
0,37 0,5 2,2 3,3 6,9 ACS55-01E-02A2-2 170 146,5 128 0,7
0,75 1,0 4,3 6,5 10,8 ACS55-01E-04A3-2 170 146,5 67,5 128 0,9
1,50 2,0 7,6 11,4 18,2 ACS55-01E-07A6-2 226 203 159 1,1
2,20 3,0 9,8 14,7 ACS55-01E-09A8-2 226 203 159 1,1
Bez vestavěného EMC filtru, jednofázové napájecí napětí 200/240 +10/-15 třífázový výstup 200/240 V
