*** Tolerance elektrického odporu termistoru při teplotě vyměřována výrobcem skupin ±2%, ±3%
nebo ±5%.sensit.cz -83-
.
Snímací prvek Perličkový termistor NTC
Rozsah pracovních teplot -40 150 °C*
Odpor při kQ
Koeficient P25/85 3740 1%
Koeficient P25/100 3760 1%
Dlouhodobá stabilita odporu 3%; 1000 hod při teplotě **
Doporučený maximální příkon 0,5 mW/2mW
Tolerance snímačů ±5% ***
Závislost hodnoty odporu teplotě
°C -9
-40 567,2
-30 315,0 336,2 357,3 378,5 399,6 420,8 450,1 479,4 508,6 537,9
-20 181,4 192,7 204,0 215,4 226,7 238,0 253,4 268,8 284,2 299,6
-10 107,9 114,2 120,5 126,8 133,1 139,4 147,8 156,2 164,6 173,0
0 66,24 69,84 73,44 77,05 80,65 84,25 88,98 93,71 98,44 103,2
Poznámka: hodnoty odporu uvedené tučnejšou převzaty tabulky výrobce perličkového termistoru, ostatní
hodnoty jsou vypočteny lineární interpolací tím, chyba způsobená výpočtem řád nižší, než
výrobcem uváděná tolerance.5EN5IT

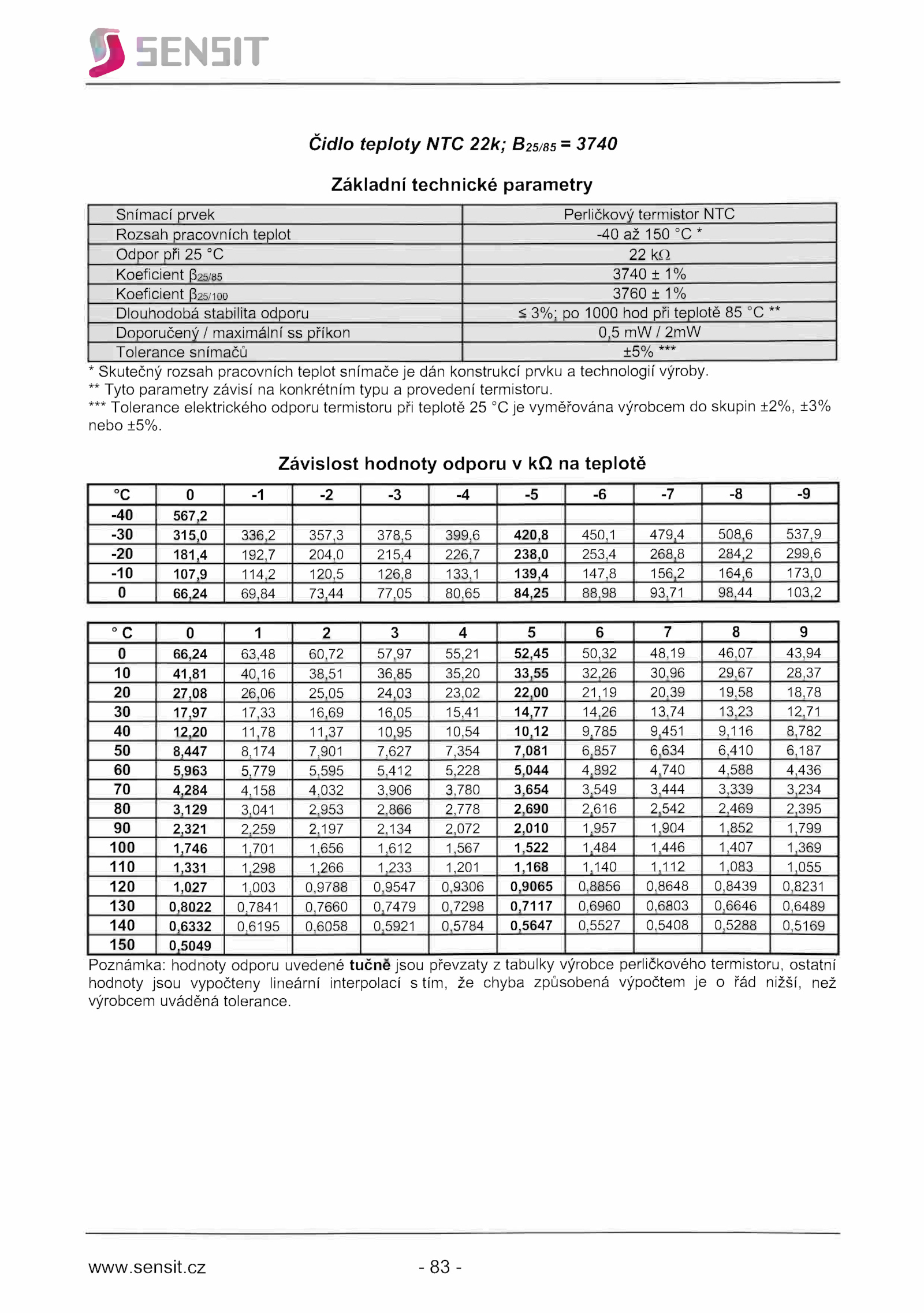

Čidlo teploty NTC 22k; B25/85 3740
Základní technické parametry
* Skutečný rozsah pracovních teplot snímače dán konstrukcí prvku technologií výroby.
°C 9
0 66,24 63,48 60,72 57,97 55,21 52,45 50,32 48,19 46,07 43,94
10 41,81 40,16 38,51 36,85 35,20 33,55 32,26 30,96 29,67 28,37
20 27,08 26,06 25,05 24,03 23,02 22,00 21,19 20,39 19,58 18,78
30 17,97 17,33 16,69 16,05 15,41 14,77 14,26 13,74 13,23 12,71
40 12,20 11,78 11,37 10,95 10,54 10,12 9,785 9,451 9,116 8,782
50 8,447 8,174 7,901 7,627 7,354 7,081 6,857 6,634 6,410 6,187
60 5,963 5,779 5,595 5,412 5,228 5,044 4,892 4,740 4,588 4,436
70 4,284 4,158 4,032 3,906 3,780 3,654 3,549 3,444 3,339 3,234
80 3,129 3,041 2,953 2,866 2,778 2,690 2,616 2,542 2,469 2,395
90 2,321 2,259 2,197 2,134 2,072 2,010 1,957 1,904 1,852 1,799
100 1,746 1,701 1,656 1,612 1,567 1,522 1,484 1,446 1,407 1,369
110 1,331 1,298 1,266 1,233 1,201 1,168 1,140 1,112 1,083 1,055
120 1,027 1,003 0,9788 0,9547 0,9306 0,9065 0,8856 0,8648 0,8439 0,8231
130 0,8022 0,7841 0,7660 0,7479 0,7298 0,7117 0,6960 0,6803 0,6646 0,6489
140 0,6332 0,6195 0,6058 0,5921 0,5784 0,5647 0,5527 0,5408 0,5288 0,5169
150 0,5049
