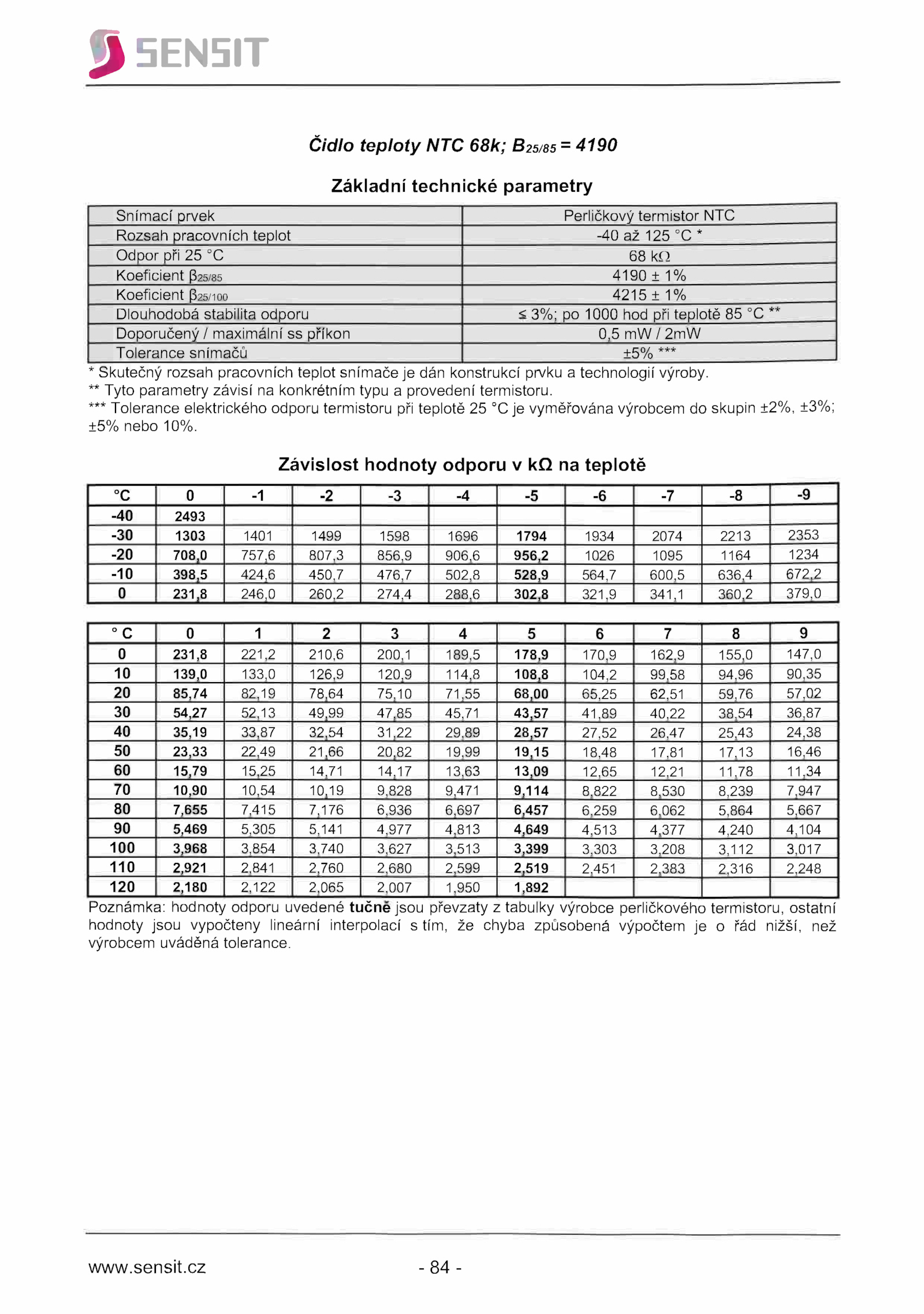

Snímací prvek Perličkový termistor NTC Rozsah pracovních teplot -40 125 * Odpor při kQ Koeficient P25/85 4190 1% Koeficient P25/100 4215 1% Dlouhodobá stabilita odporu 3%; 1000 hod při teplotě ** Doporučený maximální příkon 0,5 mW/2mW Tolerance snímačů ±5% *** Závislost hodnoty odporu teplotě °C -9 -40 2493 -30 1303 1401 1499 1598 1696 1794 1934 2074 2213 2353 -20 708,0 757,6 807,3 856,9 906,6 956,2 1026 1095 1164 1234 -10 398,5 424,6 450,7 476,7 502,8 528,9 564,7 600,5 636,4 672,2 0 231,8 246,0 260,2 274,4 288,6 302,8 321,9 341,1 360,2 379,0 Poznámka: hodnoty odporu uvedené tučnejšou převzaty tabulky výrobce perličkového termistoru, ostatní hodnoty jsou vypočteny lineární interpolací tím, chyba způsobená výpočtem řád nižší, než výrobcem uváděná tolerance.cz -84. ** Tyto parametry závisí konkrétním typu provedení termistoru.5EN5IT Čidlo teploty NTC 68k; B25/85 4190 Základní technické parametry * Skutečný rozsah pracovních teplot snímače dán konstrukcí prvku technologií výroby. *** Tolerance elektrického odporu termistoru při teplotě vyměřována výrobcem skupin ±2%, ±3%; ±5% nebo 10%.sensit. °C 9 0 231,8 221,2 210,6 200,1 189,5 178,9 170,9 162,9 155,0 147,0 10 139,0 133,0 126,9 120,9 114,8 108,8 104,2 99,58 94,96 90,35 20 85,74 82,19 78,64 75,10 71,55 68,00 65,25 62,51 59,76 57,02 30 54,27 52,13 49,99 47,85 45,71 43,57 41,89 40,22 38,54 36,87 40 35,19 33,87 32,54 31,22 29,89 28,57 27,52 26,47 25,43 24,38 50 23,33 22,49 21,66 20,82 19,99 19,15 18,48 17,81 17,13 16,46 60 15,79 15,25 14,71 14,17 13,63 13,09 12,65 12,21 11,78 11,34 70 10,90 10,54 10,19 9,828 9,471 9,114 8,822 8,530 8,239 7,947 80 7,655 7,415 7,176 6,936 6,697 6,457 6,259 6,062 5,864 5,667 90 5,469 5,305 5,141 4,977 4,813 4,649 4,513 4,377 4,240 4,104 100 3,968 3,854 3,740 3,627 3,513 3,399 3,303 3,208 3,112 3,017 110 2,921 2,841 2,760 2,680 2,599 2,519 2,451 2,383 2,316 2,248 120 2,180 2,122 2,065 2,007 1,950 1,892 www
