°C 9
0 5733 5502 5272 5041 4811 4581 4402 4223 4045 3866
10 3688 3547 3406 3265 3124 2984 2873 2762 2652 2541
20 2431 2344 2258 2172 2086 2000 1920 1840 1760 1680
30 1660 1602 1545 1487 1430 1373 1326 1280 1234 1188
40 1142 1105 1069 1032 996,6 960,3 930,4 900,5 870,6 840,7
50 810,9 785,4 759,9 734,4 708,9 683,4 662,5 641,6 620,7 599,8
60 579,0 562,0 545,1 528,1 511,2 494,3 480,1 466,0 451,9 437,8
70 423,7 411,7 399,7 387,8 375,8 363,9 353,8 343,7 333,7 323,6
80 313,6 305,2 296,8 288,5 280,1 271,8 264,7 257,6 250,5 243,4
90 236,4 230,4 224,5 218,6 212,7 206,8 201,7 196,6 191,6 186,5
100 181,5 177,0 172,6 168,1 163,7 159,3 155,4 151,6 147,8 144,0
110 140,2 136,9 133,6 130,3 127,0 123,8 120,9 118,1 115,2 112,4
120 109,6 107,1 104,7 102,2 99,84 97,41 95,29 93,17 91,06 88,94
130 86,83 84,95 83,07 81,19 79,31 77,44 75,79 74,15 72,51 70,87
140 69,23 67,80 66,37 64,95 63,52 62,10 60,84 59,58 58,33 57,07
150 55,82 54,73 53,64 52,56 51,47 50,39
www.cz -69-
.sensit.
** Tyto parametry závisí konkrétním typu provedení termistoru.
Snímací prvek Perličkový termistor NTC
Rozsah pracovních teplot -55 155 °C*
Odpor při kQ
Koeficient P25/85 3552 1%
Koeficient P25/100 3560 1%
Dlouhodobá stabilita odporu 3%; 1000 hod při teplotě **
Doporučený maximální příkon 0,5 mW/2mW
Tolerance snímačů ±5% ***
Závislost hodnoty odporu teplotě
°C -9
-50 78635 106210
-40 44060 46978 49896 52814 55732 58650 62647 66644 70641 74638
-30 25392 26980 28568 30156 31744 33333 35478 37623 39769 41914
-20 15034 15917 16800 17683 18566 19450 20638 21826 23015 24203
-10 9137 9643 10150 10657 11164 11671 12343 13016 13688 14361
0 5733 6028 6323 6619 6914 7210 7595 7980 8366 8751
Poznámka: hodnoty odporu uvedené tučně jsou převzaty tabulky výrobce perličkového termistoru, ostatní
hodnoty jsou vypočteny lineární interpolací tím, chyba způsobená výpočtem řád nižší, než
výrobcem uváděná tolerance.5EN5IT

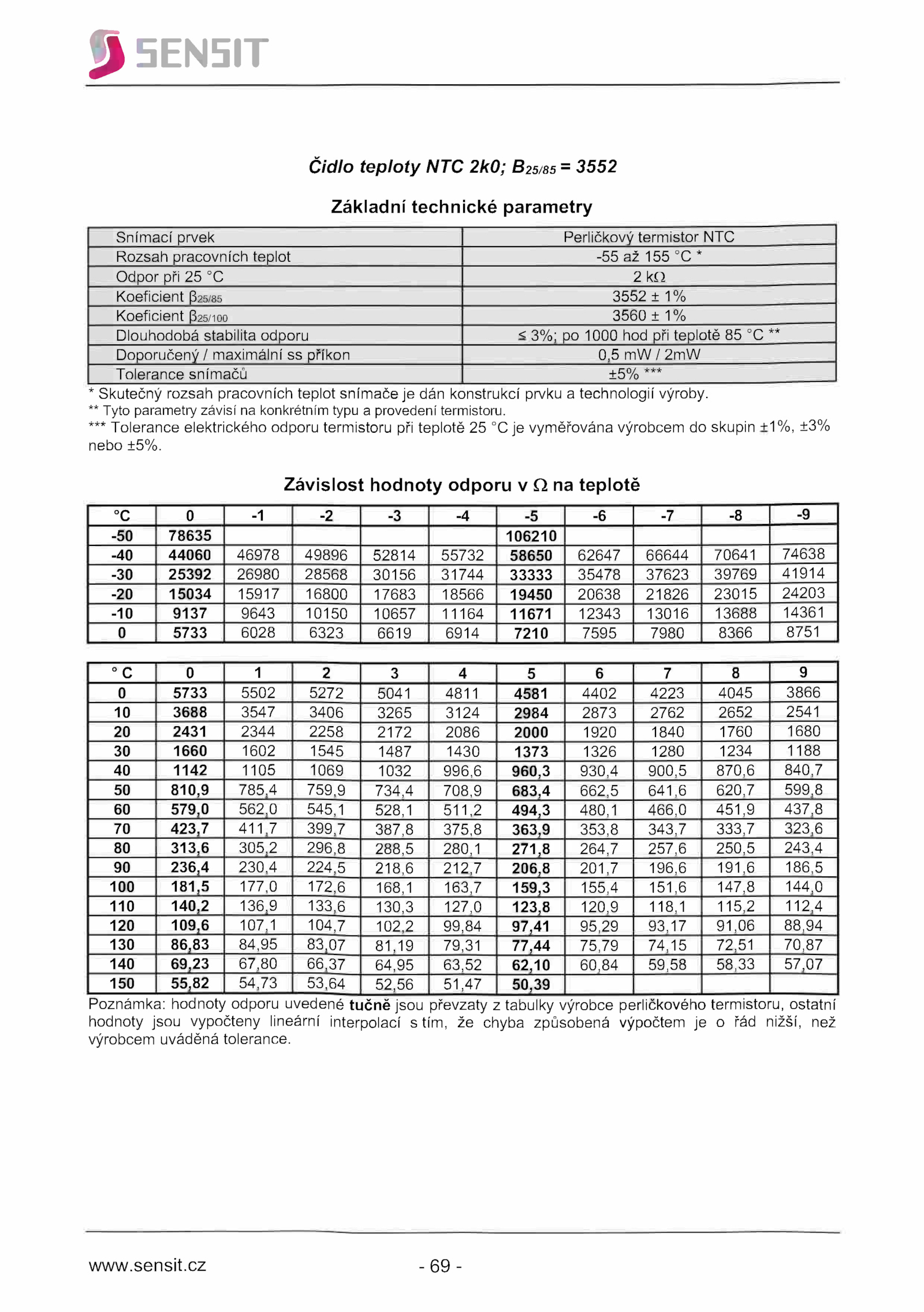

Čidlo teploty NTC 2k0; B25/85 3552
Základní technické parametry
* Skutečný rozsah pracovních teplot snímače dán konstrukcí prvku technologií výroby.
*** Tolerance elektrického odporu termistoru při teplotě vyměřována výrobcem skupin +1%, ±3%
nebo ±5%
