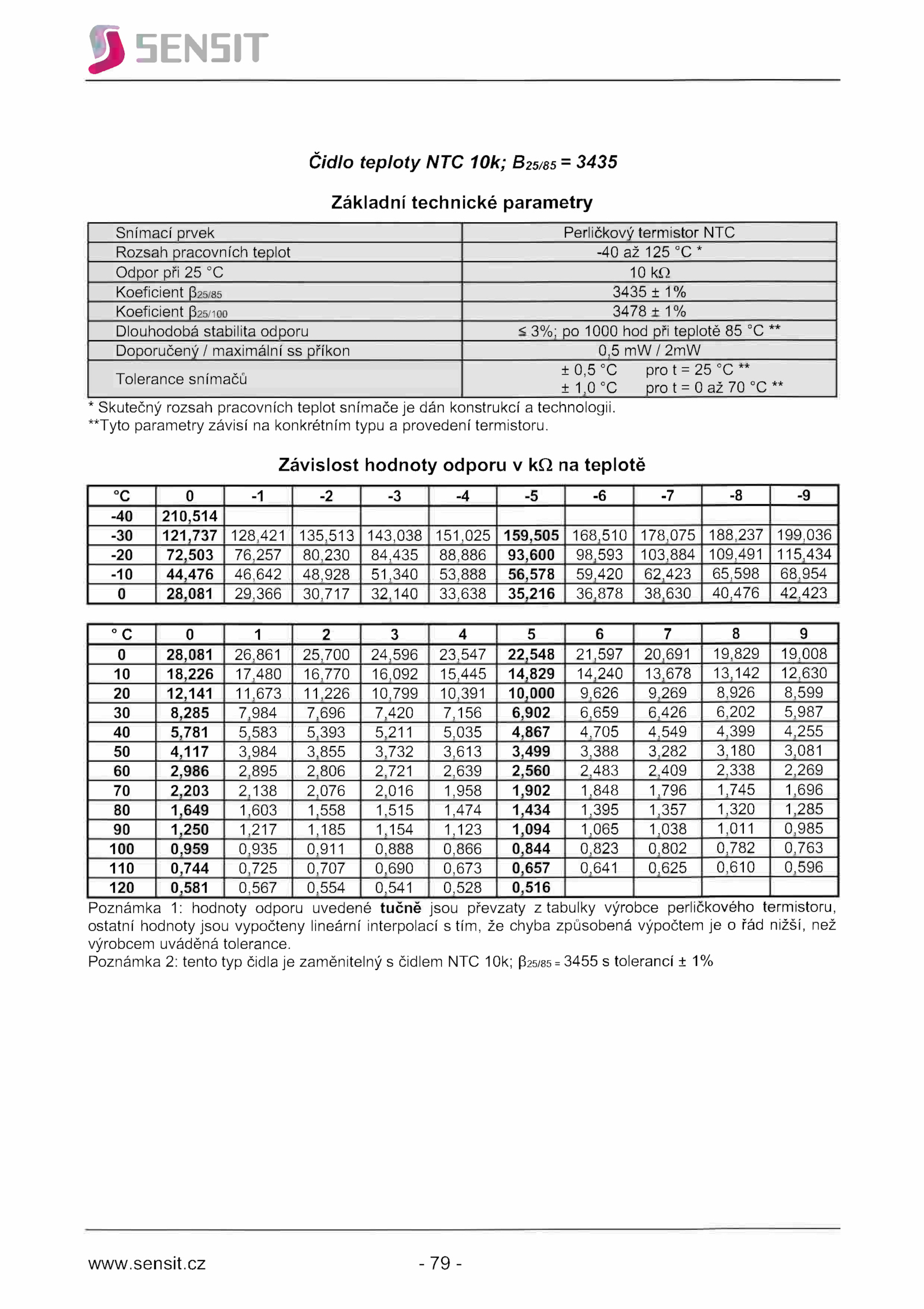

cz -79- .sensit. Poznámka tento typ čidla zaměnitelný čidlem NTC 10k; P25/85 3455 tolerancí 1% °C 9 0 28,081 26,861 25,700 24,596 23,547 22,548 21,597 20,691 19,829 19,008 10 18,226 17,480 16,770 16,092 15,445 14,829 14,240 13,678 13,142 12,630 20 12,141 11,673 11,226 10,799 10,391 10,000 9,626 9,269 8,926 8,599 30 8,285 7,984 7,696 7,420 7,156 6,902 6,659 6,426 6,202 5,987 40 5,781 5,583 5,393 5,211 5,035 4,867 4,705 4,549 4,399 4,255 50 4,117 3,984 3,855 3,732 3,613 3,499 3,388 3,282 3,180 3,081 60 2,986 2,895 2,806 2,721 2,639 2,560 2,483 2,409 2,338 2,269 70 2,203 2,138 2,076 2,016 1,958 1,902 1,848 1,796 1,745 1,696 80 1,649 1,603 1,558 1,515 1,474 1,434 1,395 1,357 1,320 1,285 90 1,250 1,217 1,185 1,154 1,123 1,094 1,065 1,038 1,011 0,985 100 0,959 0,935 0,911 0,888 0,866 0,844 0,823 0,802 0,782 0,763 110 0,744 0,725 0,707 0,690 0,673 0,657 0,641 0,625 0,610 0,596 120 0,581 0,567 0,554 0,541 0,528 0,516 www. Snímací prvek Perličkový termistor NTC Rozsah pracovních teplot -40 125 °C* Odpor při kQ Koeficient P25/85 3435 1% Koeficient P25/100 3478 1% Dlouhodobá stabilita odporu 3%; 1000 hod při teplotě “ Doporučený maximální příkon 0,5 mW/2mW Tolerance snímačů ± 0,5 pro “ ±1,0 pro ** Závislost hodnoty odporu teplotě °C -9 -40 210,514 -30 121,737 128,421 135,513 143,038 151,025 159,505 168,510 178,075 188,237 199,036 -20 72,503 76,257 80,230 84,435 88,886 93,600 98,593 103,884 109,491 115,434 -10 44,476 46,642 48,928 51,340 53,888 56,578 59,420 62,423 65,598 68,954 0 28,081 29,366 30,717 32,140 33,638 35,216 36,878 38,630 40,476 42,423 Poznámka hodnoty odporu uvedené tučně jsou převzaty tabulky výrobce perličkového termistoru, ostatní hodnoty jsou vypočteny lineární interpolací stím, chyba způsobená výpočtem řád nižší, než výrobcem uváděná tolerance. **Tyto parametry závisí konkrétním typu provedení termistoru.5EN5IT Čidlo teploty NTC 10k; B25/85 3435 Základní technické parametry * Skutečný rozsah pracovních teplot snímače dán konstrukcí technologii
