°C 9
0 22137 21155 20174 19192 18211 17230 16486 15743 14999 14256
10 13513 12945 12377 11810 11242 10675 10238 9801 9365 8928
20 8492 8153 7815 7476 7138 6800 6536 6272 6008 5744
30 5480 5273 5066 4858 4651 4444 4280 4116 3952 3788
40 3624 3494 3364 3233 3103 2973 2869 2765 2660 2556
50 2452 2368 2284 2200 2116 2032 1964 1896 1829 1761
60 1693 163 1583 1527 1472 1417 1372 1327 1282 1237
70 1192 1155 1118 1081 1044 1007 976,5 945,9 915,4 884,8
80 854,3 829,0 803,7 778,4 753,1 727,8 706,7 685,7 664,6 643,6
90 622,5 604,9 587,3 569,7 552,1 534,5 519,7 504,9 490,2 475,4
100 460,6 448,1 435,7 423,2 410,8 398,3 387,8 377,3 366,7 356,2
110 345,7 336,8 327,8 318,9 309,9 301,0 293,4 285,8 278,1 270,5
120 262,9 256,4 249,9 243,3 236,8 230,3 224,7 219,1 213,6 208,0
130 202,4 197,6 192,8 188,0 183,2 178,4 174,3 170,1 166,0 161,8
140 157,7 154,1 150,5 147,0 143,4 139,8 136,7 133,6 130,4 127,3
150 124,2
www.
Snímací prvek Perličkový termistor NTC
Rozsah pracovních teplot -40 150 °C*
Odpor při 6,8 kQ
Koeficient P25/85 3977 1%
Koeficient P25/100 3994 1%
Dlouhodobá stabilita odporu 3%; 1000 hod při teplotě **
Doporučený maximální příkon 0,5 mW/2mW
Tolerance snímačů ±5% ***
Závislost hodnoty odporu teplotě
°C -9
-40 225824
-30 119136 127935 136734 145533 154332 163132 175670 188208 200747 213285
-20 65524 70002 74480 78958 83436 87915 94159 100403 106647 112891
-10 37431 39804 42178 44552 46926 49300 52544 55789 59034 62279
0 22137 23443 24749 26055 27361 28667 30419 32172 33925 35678
Poznámka: hodnoty odporu uvedené tučně jsou převzaty tabulky výrobce perličkového termistoru, ostatní
hodnoty jsou vypočteny lineární interpolací tím, chyba způsobená výpočtem řád nižší, než
výrobcem uváděná tolerance.
** Tyto parametry závisí konkrétním typu provedení termistoru.5EN5IT

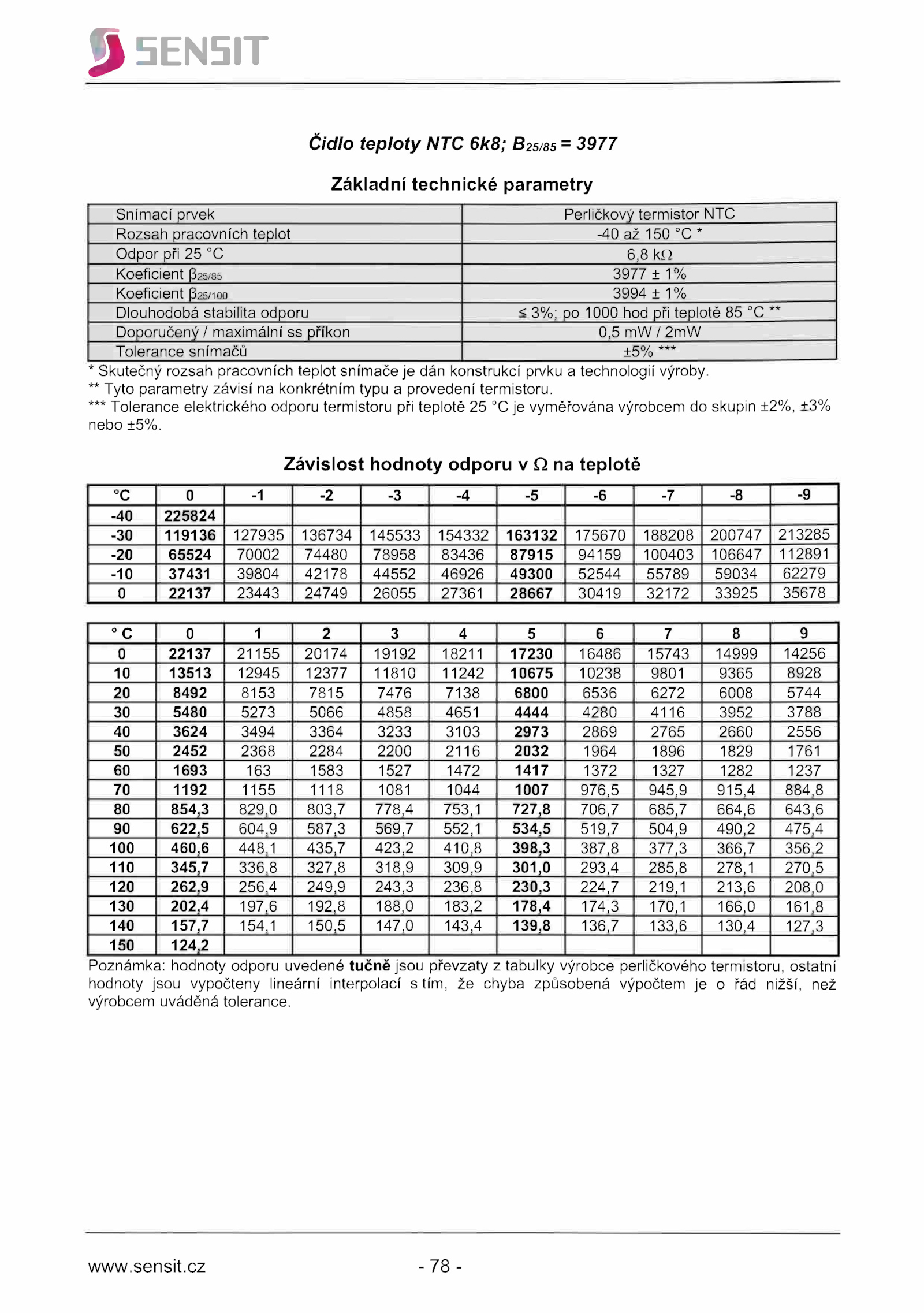

Čidlo teploty NTC 6k8; B25/85 3977
Základní technické parametry
* Skutečný rozsah pracovních teplot snímače dán konstrukcí prvku technologií výroby.cz -78-
.
*** Tolerance elektrického odporu termistoru při teplotě vyměřována výrobcem skupin ±2%, +3%
nebo ±5%.sensit
