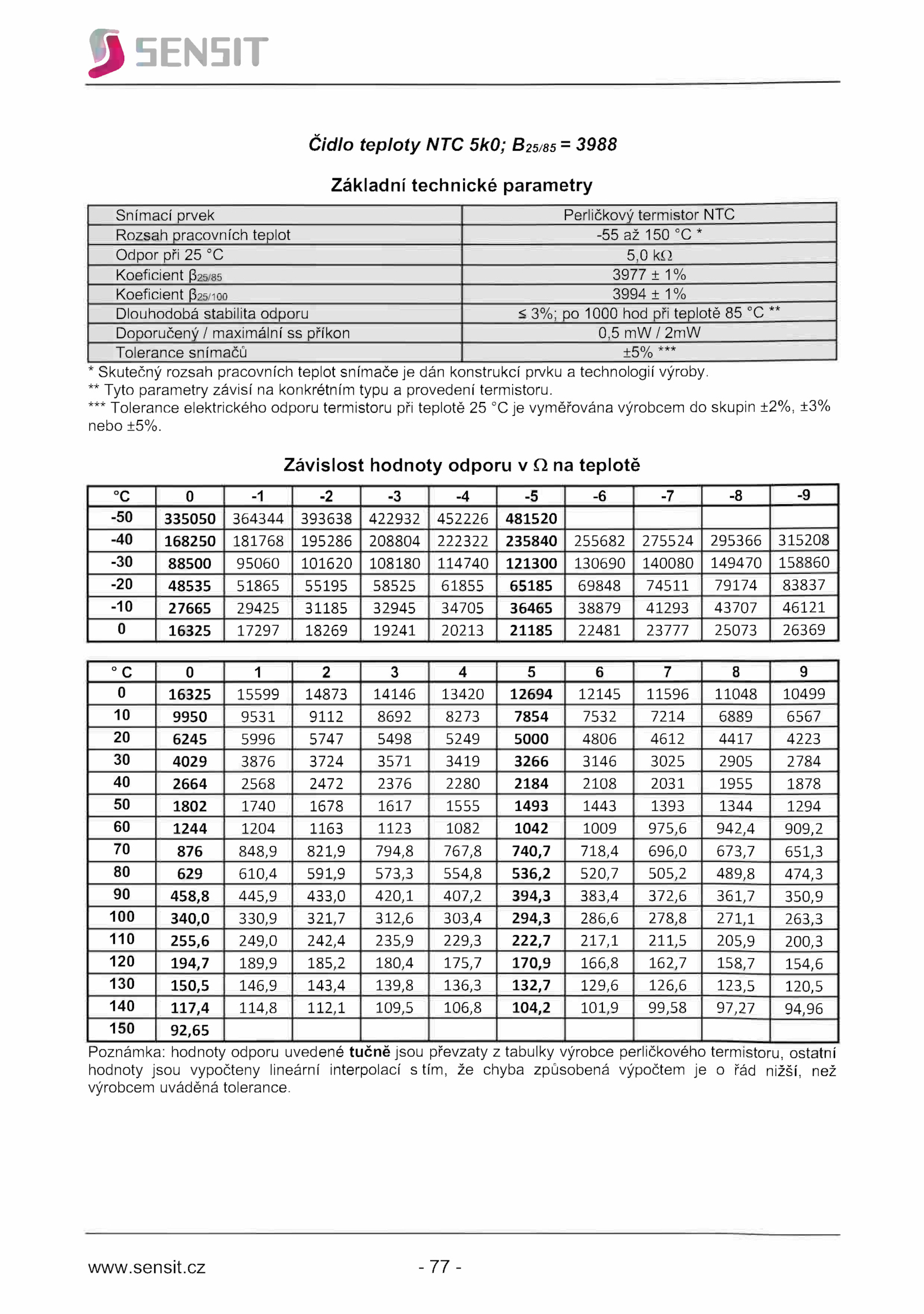

Čidlo teploty NTC 5k0; B25/85 3988
Základní technické parametry
* Skutečný rozsah pracovních teplot snímače dán konstrukcí prvku technologií výroby.
°C 9
0 16325 15599 14873 14146 13420 12694 12145 11596 11048 10499
10 9950 9531 9112 8692 8273 7854 7532 7214 6889 6567
20 6245 5996 5747 5498 5249 5000 4806 4612 4417 4223
30 4029 3876 3724 3571 3419 3266 3146 3025 2905 2784
40 2664 2568 2472 2376 2280 2184 2108 2031 1955 1878
50 1802 1740 1678 1617 1555 1493 1443 1393 1344 1294
60 1244 1204 1163 1123 1082 1042 1009 975,6 942,4 909,2
70 876 848,9 821,9 794,8 767,8 740,7 718,4 696,0 673,7 651,3
80 629 610,4 591,9 573,3 554,8 536,2 520,7 505,2 489,8 474,3
90 458,8 445,9 433,0 420,1 407,2 394,3 383,4 372,6 361,7 350,9
100 340,0 330,9 321,7 312,6 303,4 294,3 286,6 278,8 271,1 263,3
110 255,6 249,0 242,4 235,9 229,3 222,7 217,1 211,5 205,9 200,3
120 194,7 189,9 185,2 180,4 175,7 170,9 166,8 162,7 158,7 154,6
130 150,5 146,9 143,4 139,8 136,3 132,7 129,6 126,6 123,5 120,5
140 117,4 114,8 112,1 109,5 106,8 104,2 101,9 99,58 97,27 94,96
150 92,65
www.
Snímací prvek Perličkový termistor NTC
Rozsah pracovních teplot -55 150 °C*
Odpor při 5,0 kQ
Koeficient P25/85 3977 1%
Koeficient P25/100 3994 1%
Dlouhodobá stabilita odporu 3%; 1000 hod při teplotě **
Doporučený maximální příkon 0,5 mW/2mW
Tolerance snímačů ±5% *“
Závislost hodnoty odporu teplotě
°C -9
-50 335050 364344 393638 422932 452226 481520
-40 168250 181768 195286 208804 222322 235840 255682 275524 295366 315208
-30 88500 95060 101620 108180 114740 121300 130690 140080 149470 158860
-20 48535 51865 55195 58525 61855 65185 69848 74511 79174 83837
-10 27665 29425 31185 32945 34705 36465 38879 41293 43707 46121
0 16325 17297 18269 19241 20213 21185 22481 23777 25073 26369
Poznámka: hodnoty odporu uvedené tučně jsou převzaty tabulky výrobce perličkového termistoru, ostatní
hodnoty jsou vypočteny lineární interpolací tím, chyba způsobená výpočtem řád nižší, než
výrobcem uváděná tolerance.cz -77-
.
*** Tolerance elektrického odporu termistoru při teplotě vyměřována výrobcem skupin ±2%, ±3%
nebo ±5%.sensit.
** Tyto parametry závisí konkrétním typu provedení termistoru
