Snímací prvek Perličkový termistor NTC
Rozsah pracovních teplot -55 155 °C*
Odpor při 5,0 kQ
Koeficient 025/85 3480 1%
Koeficient 025/ioo 3497 1%
Dlouhodobá stabilita odporu 3%; 1000 hod při teplotě **
Doporučený maximální příkon 0,5 mW/2mW
Tolerance snímačů ±5% “*
Závislost hodnoty odporu teplotě
°C -9
-50 189950 203952 217954 231956 245958 259960
-40 104800 111910 119020 126130 133240 140350 150270 160190 170110 180030
-30 60186 63958 67729 71501 75272 79044 84195 89346 94498 99649
-20 35834 37916 39997 42079 44160 46242 49031 51820 54608 57397
-10 22043 23234 24424 25615 26805 27996 29564 31131 32699 34266
0 13968 14671 15375 16078 16782 17485 18397 19308 20220 21131
Poznámka: hodnoty odporu uvedené tučnejšou převzaty tabulky výrobce perličkového termistoru, ostatní
hodnoty jsou vypočteny lineární interpolací tím, chyba způsobená výpočtem řád nižší, než
výrobcem uváděná tolerance.
°C 9
0 13968 13421 12874 12328 11781 11234 10806 10378 9950 9522
10 9094 8757 8419 8082 7744 7407 7139 6871 6604 6336
20 6068 5854 5641 5427 5214 5000 4828 4657 4485 4314
30 4142 4004 3865 3727 3588 3450 3337 3225 3112 3000
40 2887 2795 2703 2612 2520 2428 2353 2277 2202 2126
50 2051 1989 1927 1865 1803 1741 1689,6 1638,2 1586,8 1535,4
60 1484 1441 1398 1356 1313 1270 1234 1198 1163 1127
70 1091 1061 1031 1001 970,8 940,8 915,5 890,2 865,0 839,7
80 814,4 793,0 771,6 750,3 728,9 707,5 689,4 671,2 653,1 634,9
90 616,8 601,3 585,8 570,4 554,9 539,4 526,2 513,0 499,7 486,5
100 473,3 462,0 450,6 439,3 427,9 416,6 406,8 397,0 387,3 377,5
110 367,7 359,3 350,9 342,4 334,0 325,6 318,3 311,0 303,6 296,3
120 289,0 282,7 276,3 270,0 263,6 257,3 251,8 246,3 240,7 235,2
130 229,7 224,9 220,0 215,2 210,3 205,5 201,3 197,1 192,8 188,6
140 184,4 180,7 177,0 173,2 169,5 165,8 162,5 159,2 156,0 152,7
150 149,4 146,5 143,6 140,8 137,9 135,0
www.
*** Tolerance elektrického odporu termistoru při teplotě vyměřována výrobcem skupin ±2%, ±3%
nebo ±5%.5EN5IT

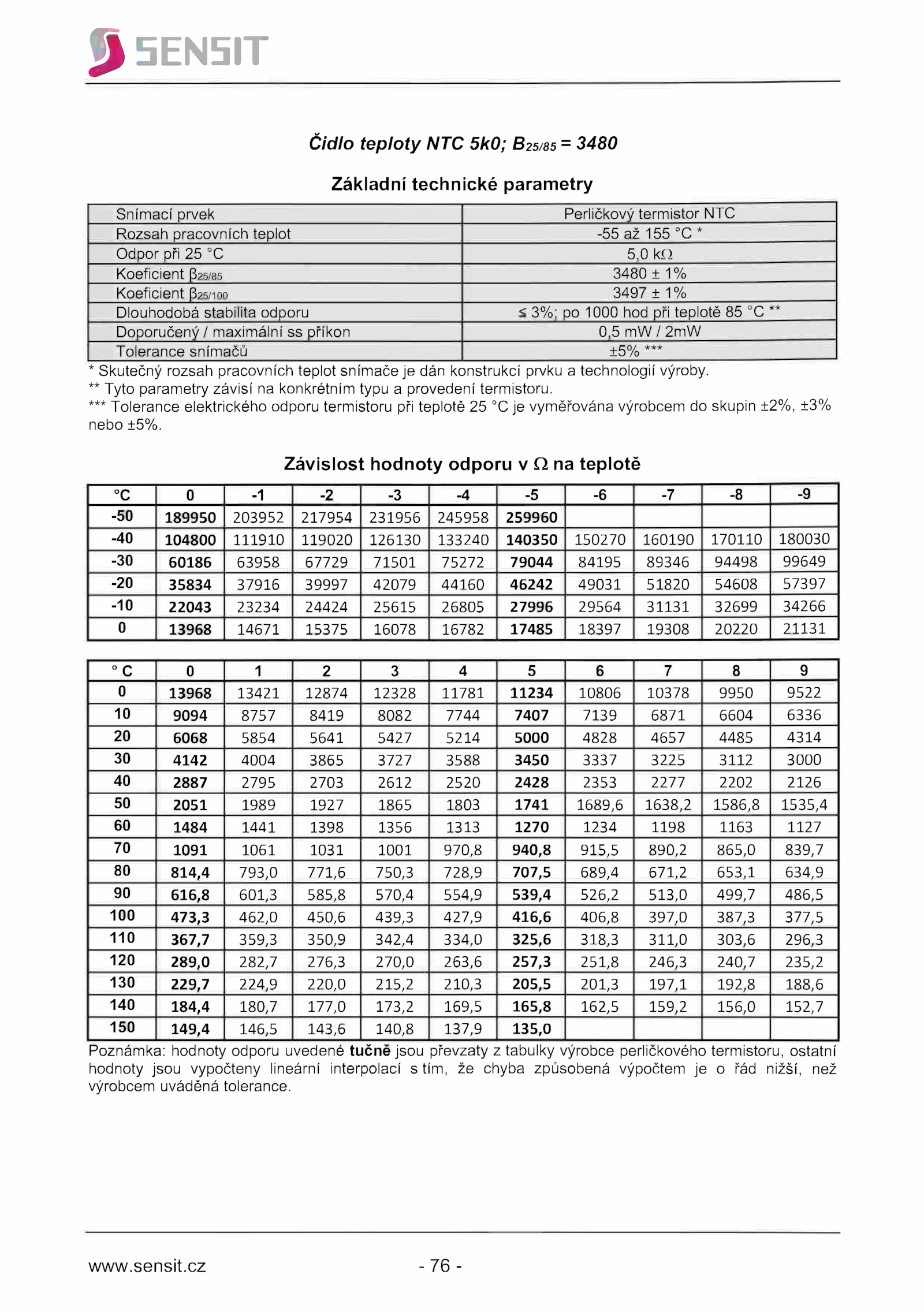

Čidlo teploty NTC 5k0; B25/85 3480
Základní technické parametry
* Skutečný rozsah pracovních teplot snímače dán konstrukcí prvku technologií výroby.sensit.
** Tyto parametry závisí konkrétním typu provedení termistoru.cz -76
