. Změna napětí definována rovnicí dle normy ČSN 60584-1:
U (tgo)’ pV
i=i
kde 3,945 012 8025 101
a2 2,362 237 3598 10’2
a3 -3,285 890 6784 10'4
a4 -4,990 482 8777 10'6
a5 -6,750 905 9173 10‘8
v rozsahu teplot -270 °C
a6 -5,741 032 7428 10’10
a7 -3,108 887 2894 10’12
a8 -1,045 160 9365 10’14
a9 -1,988 926 6878 10'17
aio= -1,632 269 7486 10'20
U Zbi (tgo)1 coexp[ci(tgo- 126,9686)2] rozsahu teplot 1372 °C
i=1
kde -1,760 041 3686 101 -3,108 887 2894 10'12
bi 3,892 120 4975 101 -1,045 160 9365 10'14
b2 1,855 877 0032 10‘2 -1,988 926 6878 10'17
b3 -9,945 759 2874 10’5 -1,632 269 7486 10'20
b4 3,184 094 5719 10'7 1,185 976 102
b5 -5,607 284 4889 10‘1° -1,183 432 10‘4
Závislost hodnoty napětí teplotě:
°C -10 -20 -30 -40 -50 -60 -70 -80 -90
-200 -5,891 -6,035 -6,158 -6,262 -6,344 -6,404 -6,441 -6,458
-100 -3,554 -3,852 -4,138 -4,411 -4,669 -4,913 -5,141 -5,354 -5,550 -5,730
0 0,000 -0,392 -0,778 -1,156 -1,527 -1,889 -2,243 -2,587 -2,920 -3,243
Teplotní závislost napětí teplotě krokem jednom stupni celsia ČSN 60584-1.
°C 90
0 0,000 0,397 0,798 1,203 1,612 2,023 2,436 2,851 3,267 3,682
100 4,096 4,509 4,920 5,328 5,735 6,138 6,540 6,941 7,340 7,739
200 8,138 8,539 8,940 9,343 9,747 10,153 10,561 10,971 11,382 11,795
300 12,209 12,624 13,040 13,457 13,874 14,293 14,713 15,133 15,554 15,975
400 16,397 16,820 17,243 17,667 18,091 18,516 18,941 19,366 19,792 20,218
500 20,644 21,071 21,497 21,924 22,350 22,776 23,203 23,629 24,055 24,480
600 24,905 25,330 25,755 26,179 26,602 27,025 27,447 27,869 28,289 28,710
700 29,129 29,548 29,965 30,382 30,798 31,213 31,628 32,041 32,453 32,865
800 33,275 33,685 34,093 34,501 34,908 35,313 35,718 36,121 36,524 36,925
900 37,326 37,725 38,124 38,522 38,918 39,314 39,708 40,101 40,494 40,885
1000 41,276 41,665 42,053 42,440 42,826 43,211 43,595 43,978 44,359 44,740
1100 45,119 45,497 45,873 46,249 46,623 46,995 47,367 47,737 48,105 48,473
1200 48,838 49,202 49,565 49,926 50,286 50,644 51,000 51,355 51,708 52,060
1300 52,410 52,759 53,106 53,451 53,795 54,138 54,479 54,819
www.sensit.5EN5IT

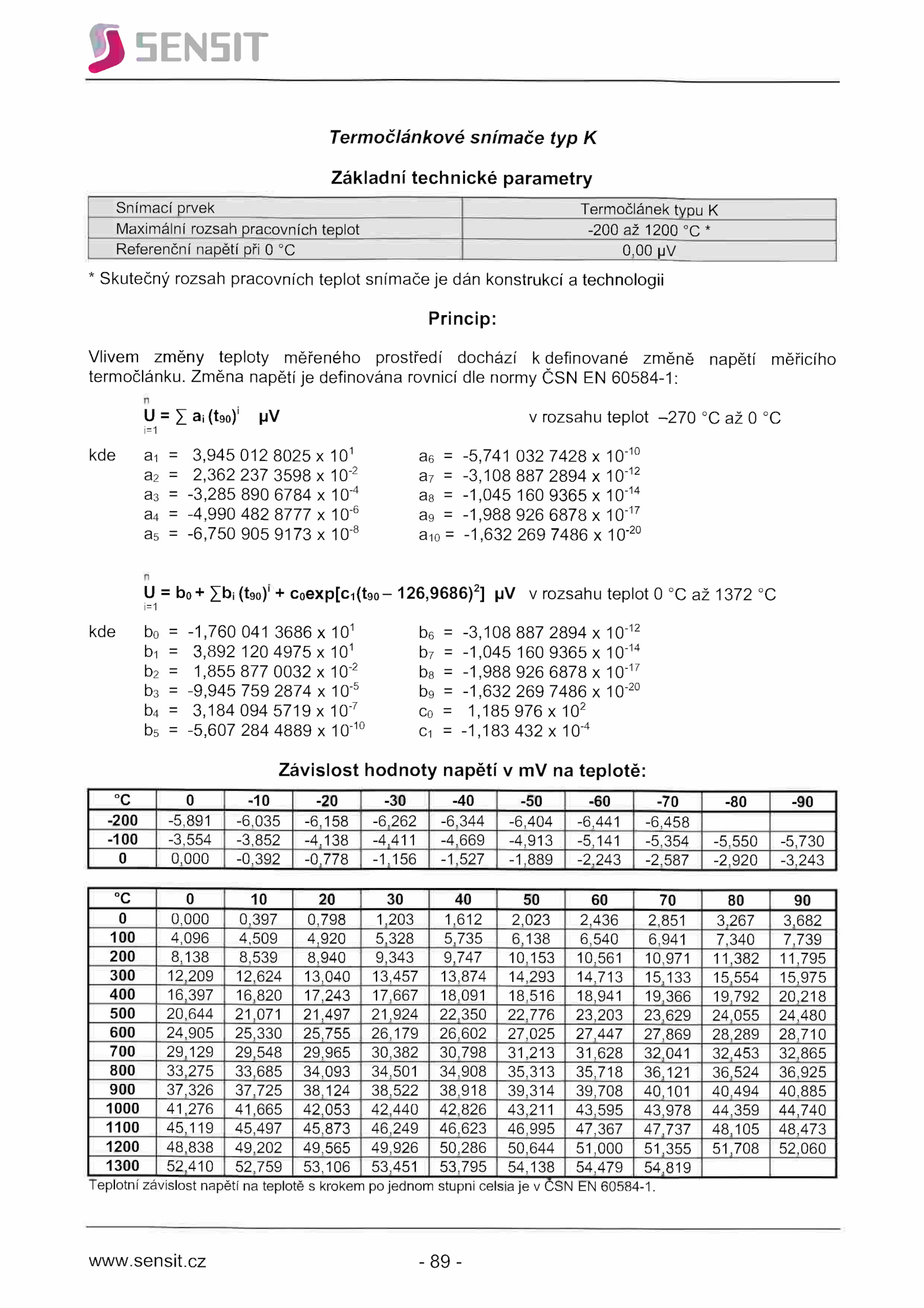

Termočlánkové snímače typ K
Základní technické parametry
* Skutečný rozsah pracovních teplot snímače dán konstrukcí technologii
Snímací prvek Termočlánek typu K
Maximální rozsah pracovních teplot -200 1200 *
Referenční napětí při 0,00 pV
Princip:
Vlivem změny teploty měřeného prostředí dochází definované změně napětí měřicího
termočlánku
